A vibração alta Shaker System In Lab Equipment de Frequecy Electrooic da força 3KN pequena dentro dos quilogramas 100k carrega

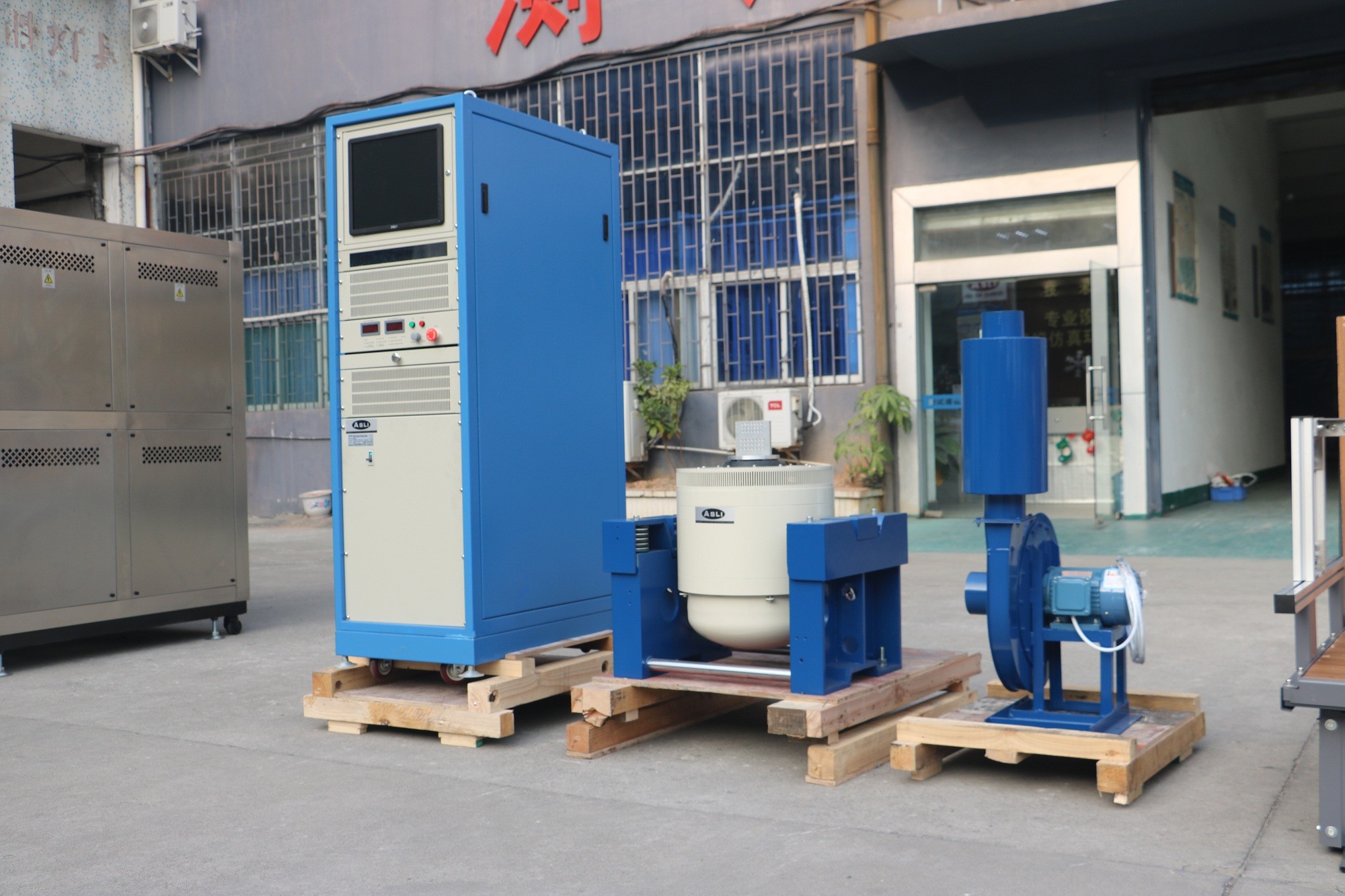

Especificação modelo na exposição
| Especificação de sistema | |||
| Modelo de sistema: | ES 3 | ||
| Escala de frequência: | 3~3500 | ||
| Força avaliado | Seno N | 3000 | |
| N aleatório | 3000 | ||
| Choque N | 6000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,6 | |
| Choque (m/s2) | 1,6 | ||
| Disp máximo. | Curso máximo milímetro (p-p) |
25 | |
| Bobina movente | 3.5kgs | ||
| Dimensão de bobina movente | Diâmetro 230mm | ||
| Max Load: | 100kgs | ||
Outras seleções do abanador da vibração do availabel
| Modelo |
Seno avaliado Força (N) |
Aleatório avaliado Força (N) |
Frequência Escala (hertz) |
Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) |
Deslocamento avaliado (p-p) milímetro |
Máximo Carga (quilogramas) | bobina movente (quilogramas) |
Dimensione de Bobina movente (milímetros) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Exemplo da vibração para testes aleatórios
Características:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. Rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. Fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. A tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. A rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade da tabela da vibração, melhora o desempenho de baixa frequência.
Parâmetros técnicos da tabela horizontal da vibração (teste da linha central de X, de Y):
Parâmetros técnicos da tabela vertical da vibração (Z, teste da linha central):

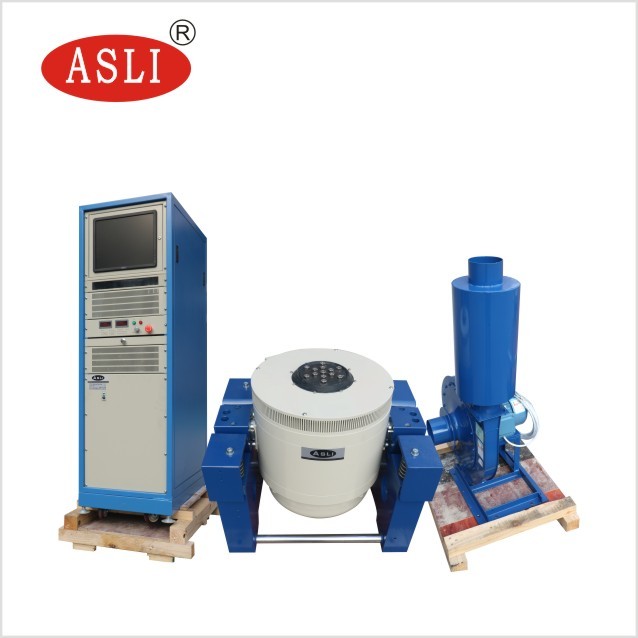

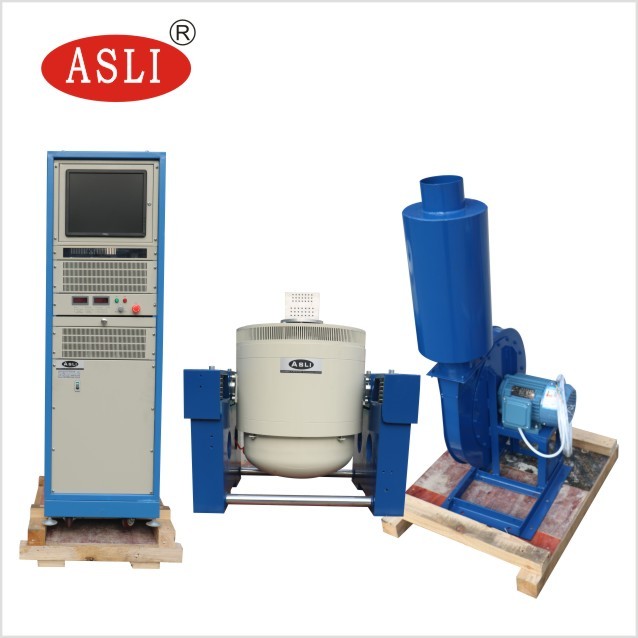

Pics para a referência:
Visita ASLi Company do cliente:
|
|
