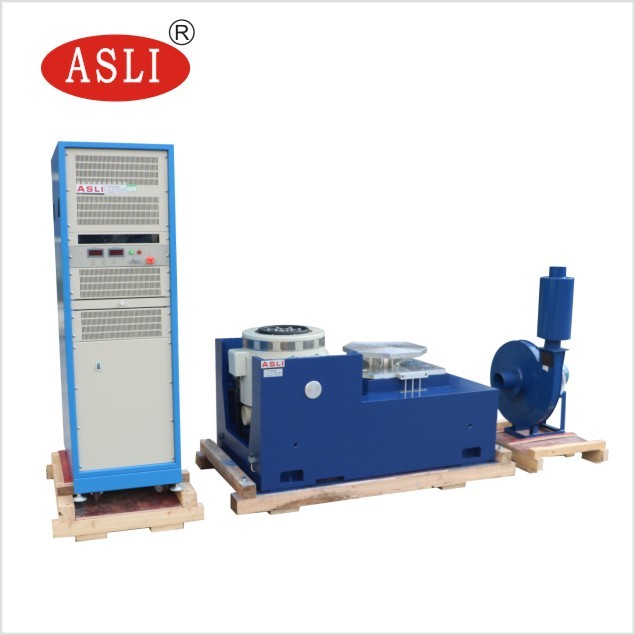

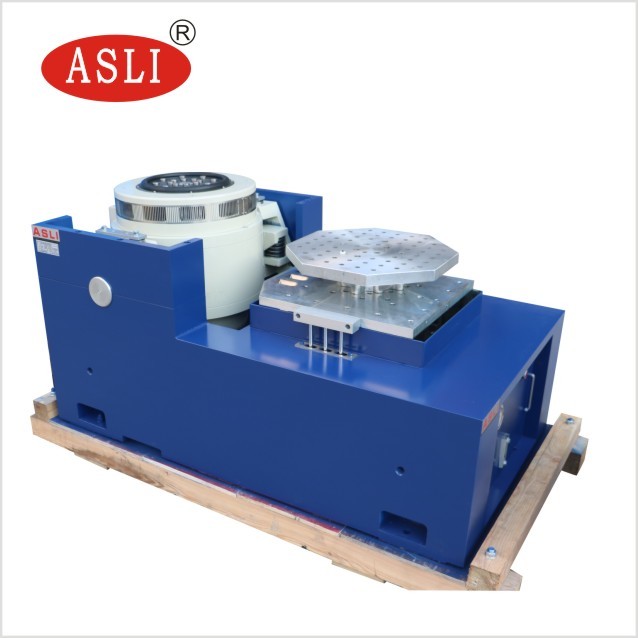

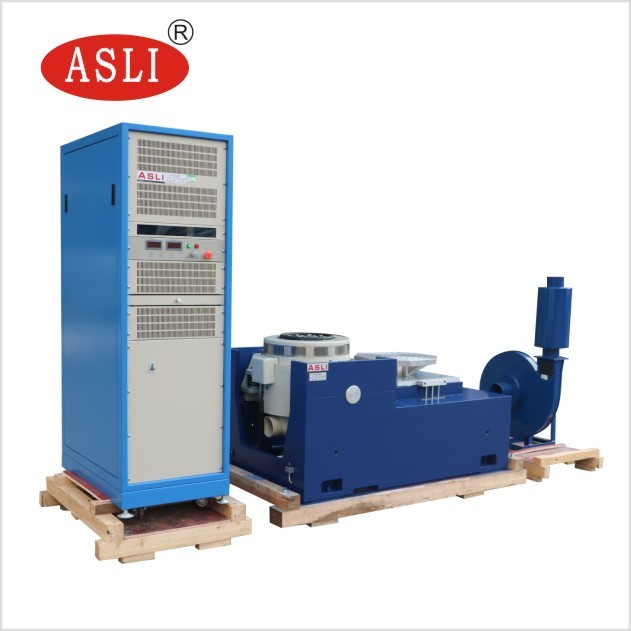

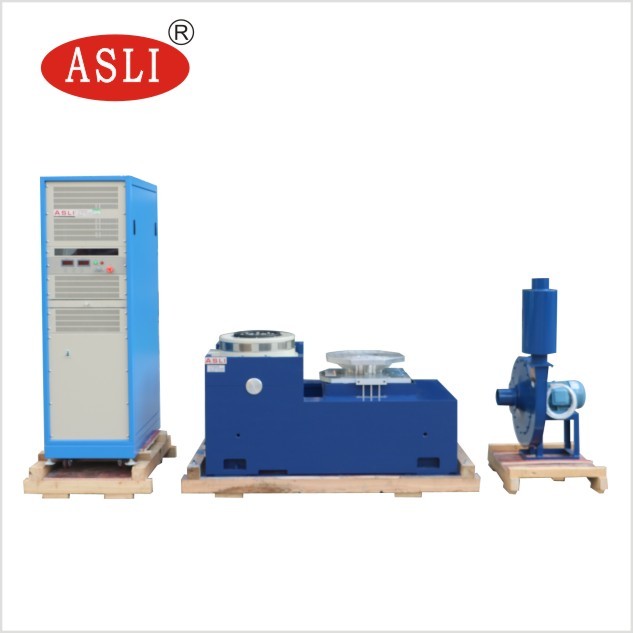

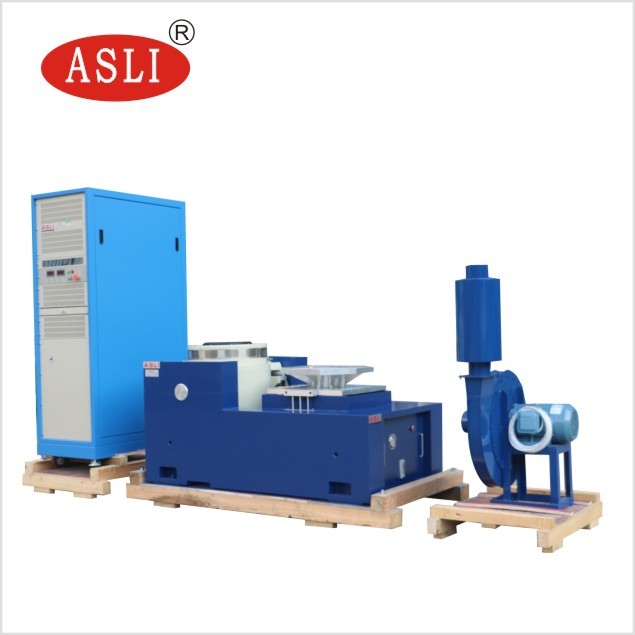

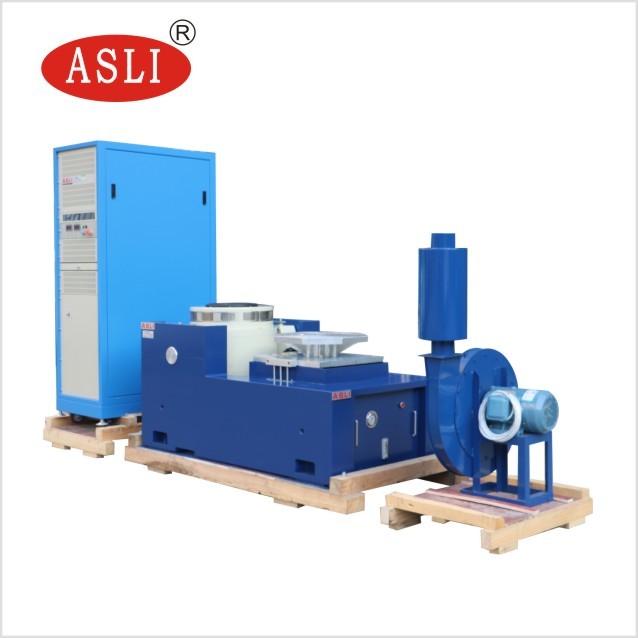

abanador eletrodinâmico de 3000N 1.6m/S

Tabela eletrodinâmica do teste de vibração do UN 38,3 para baterias automotivos e da motocicleta

1. características de sistema de vigilância mecânicas da vibração da máquina do teste de vibração da carga útil 300kgf:

1. esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.

2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.

3. rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.

4. fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.

5. a tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.

6. Projeto novo do canal e para aumentar o efeito refrigerando.

7. rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade de rolamento da tabela da vibração

Abanador & equipamento de testes eletrodinâmicos da vibração para laboratório amplamente utilizado na defesa nacional, nas armas, na aviação, no espaço aéreo, nas comunicações, na eletrônica, em dispositivos elétricos, em comunicações, em aparelhos eletrodomésticos e em outros campos.

3. do sistema de vigilância mecânico da vibração da máquina do teste de vibração da carga útil 300kgf parâmetros técnicos:

Parâmetros técnicos do banco de alta frequência do teste de vibração:

......

Eletro abanador dinâmico da vibração ES-3

1. Parâmetros

(1) força avaliado: força 3000N do seno; força aleatória 3000N; força 6000Nde choque;

(2) escala de frequência: 3Hz a 3500Hz, frequência fixa, varredura para a frente e para trás, seno, aleatório, choque

modo da Varredura-frequência (de 3): linear, logarítmico, varredura para a frente e para trás, frequência fixa

(4) vezes da Varredura-frequência: 1 a 32767

tempo da Varredura-frequência (de 5): a frequência fixada/único 1-3600mins, curvas da varredura-frequência pode ser indicada.

(7) Máximo Velocidade: 1.6m/s

(8) Máximo Deslocamento: 25mmp-p (não carga), pico dobro

deslocamento do impacto (de 9): 25mm

(10) pesos de bobina movente: 3.0kg

onda da vibração (de 11): o seno, aleatório, choque, os espectros do controle, onda, alcance dinâmico do sinal pode ser indicado

diâmetro (de 12) da bobina movente: Φ150milímetros

dimensão do sistema de vibração (de 13): W950xH650xD800 milímetro

(14) pesos do sistema de vibração: 750KG

2 detalhes dos componentes da vibração

(1) grupo do gerador 1 da vibração

grupo do controlador 1 da vibração (de 2)

grupo da câmara 1 da conexão de uma comunicação (de 3)

(4) DA-3 grupo do amplificador de potência 1

PC do poder 1 da excitação (de 5)

motorista Software (de 6) 1 grupo

grupo do sistema de refrigeração 1 (de 7)

(8) colora a impressora 1 ajustada

sensor da aceleração (de 9) (inclua a linha de saída)    1 PC

2-4-2 especificação do software de controlo

2-4-2-1 onda sinusoidaa

(1) modo de controle: software de controlo sinusoidal da forma de onda

(2) escala de frequência: 1,0 a 5000hz (1,0 a 12000hz são opcionais)

alcance dinâmico do controle (de 3): 100dB

tempo do circuito fechado (de 4): 10ms

precisão de controle (de 5): ±1dB

(6) definição da frequência: 0,01%

(7) velocidades da varredura: varredura linear 0 a 6000hz/s; varredura logarítmica 0 a 6000hz/s

distorção da onda (de 8): <0>

2-4-2-2 onda aleatória

(1) modo de controle: PSD

escala de frequência (de 2): C.C. a 4800Hz, (a C.C. a 11000Hz é opcional)

definição (de 3): Linhas Max.1600

alcance dinâmico do controle (de 4): 90dB

tempo do circuito fechado (de 5): tipicamente 100ms

precisão de controle (de 6): ±1dB

2-4-2-3 onda de choque

(1) modo de controle: a forma de onda pode ser controlada

modo de choque (de 2): a onda do metade-seno, viu a onda de dente, onda triangular, onda retangular, onda trapezoidalmente

escala de frequência (de 3): DCto22000Hz

quadro (de 4): Max.32K

tempo da duração (de 5): 0.5-3000ms

modo da compensação (de 6): pre-pulso, após-pulso, pre/pulso
