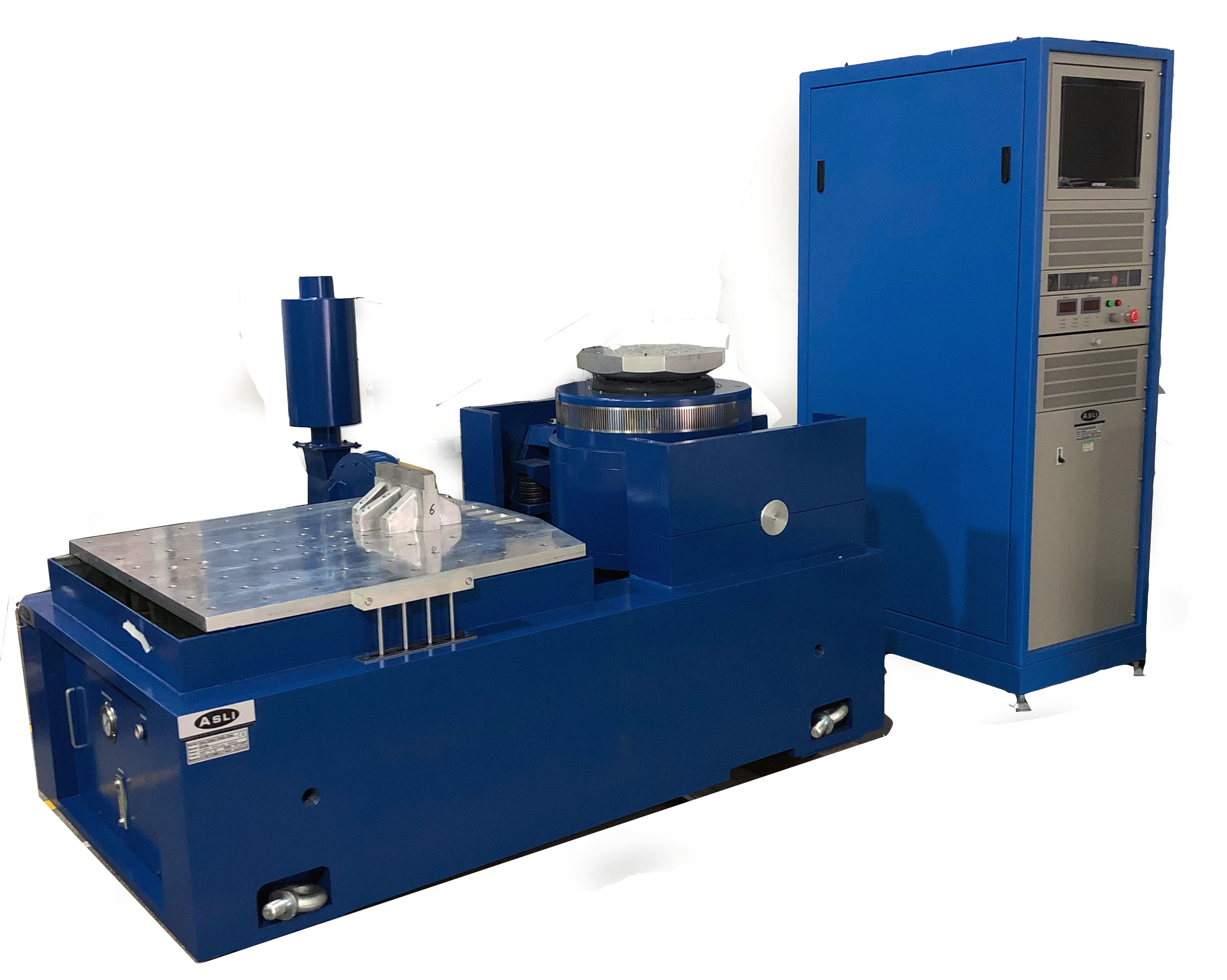

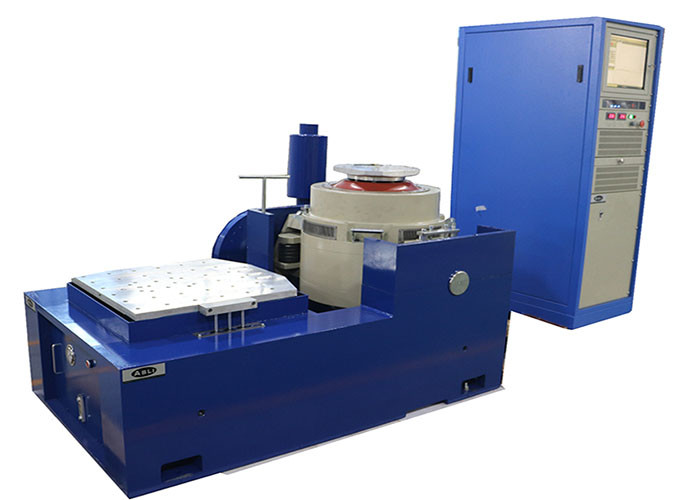

abanador 30000N eletrodinâmico para testes de vibração dos dispositivos de exposição do diodo emissor de luz
o abanador 30000N eletrodinâmico para testes de vibração dos dispositivos de exposição do diodo emissor de luz é amplamente utilizado na defesa, na aviação, no espaço aéreo, nas comunicações, na eletrônica, nos automóveis, nos aparelhos eletrodomésticos, e nas outras indústrias. Este tipo de equipamento é usado descobrindo as falhas adiantadas, simulando a condição de trabalho real e o teste de força da estrutura, a aplicação do produto é largo, a largura da aplicação é óbvia, o efeito do teste é notável e seguro. Onda de seno, FM, varredura, programável, multiplicador da frequência, logarítmo, aceleração máxima, modulação de amplitude, controle de tempo, controle de computador completo da função, aceleração fixa simples/amplitude fixa. Equipamento com a falha contínua correr 3 meses do teste, desempenho estável, qualidade segura.
FOLHA DE DADOS DO DESEMPENHO
| Abanador (ES-30) | ||
| Força do seno (pico) | 30kN | |
| Choque a força (o pico) | kN 60 | |
| Escala de frequência | 5~2, 600hertz | |
| Deslocamento (contínuo) | 100 milímetros | |
| Máximo Velocidade | 1,8 m /s | |
| Máximo Aceleração | 75 G | |
| Diâmetro da armadura | 445 milímetros | |
| 1st frequência ressonante da ordem | 2, 400hertz | |
| Momento excêntrico permissível | >500 Nxm | |
| Peso da armadura | 40 quilogramas | |
| Dimensão do parafuso de HE/ST | M10 (métrica) | |
| Frequência axial do isolamento de vibração | <>3 hertz | |
| Máximo Carga útil | 500 quilogramas | |
| Escapamento do fluxo magnético | ≤1mT | |
| Dimensões (L×W×H, desembalados) | 1,330x860x1,250 milímetro | |
| Peso (desembalado) | 2.500 quilogramas | |
| A instalação | Esteira de borracha (parafusos de âncora exigidos) | |
| Amplificador de potência | ||
| Saída do amplificador | 30 kVA | |
| SNR | >DB 65 | |
| Tensão da saída avaliado | 120 Vrms | |
| Eficiência do amplificador | > 90% | |
| Dimensões (L×W×H, desembalados) | 800x900x2,100 milímetro | |
| Peso (desembalado) | 500 quilogramas | |
| Ventilador (Model# PBL-W 30) | ||
| Volume de ar | 0,46 m3/s | |
| Poder | 7,5 quilowatts | |
| Diâmetro do canal de ar | 200 milímetros | |
| Pressão de ar | 8.8kPa | |
| A instalação | Capaz de conectar ao teto (até duas curvaturas) de 90 graus, 20' máximo corrida | |

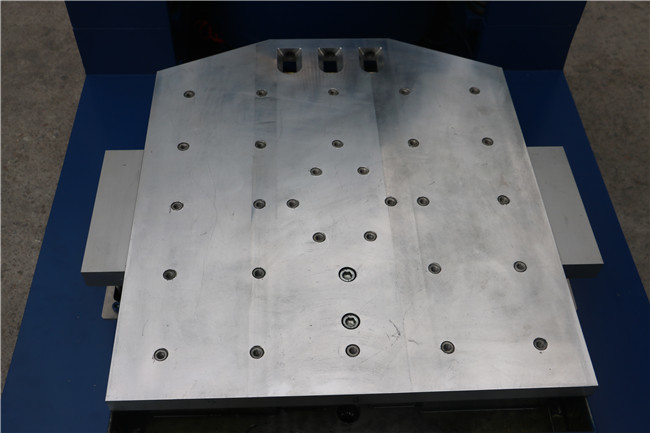

| Tabela horizontal do deslizamento | ||
| Dimensões | 600x600 milímetro | |
| Espessura | 45 milímetros | |
| Limite da frequência | 2.000 hertz | |
| Massa eficaz | 54 quilogramas | |
|
Nota: 1. O rolamento de alta pressão do óleo-filme é usado para a melhor uniformidade. |
||
| Controlador e acelerômetro da vibração | ||
| Controlador da vibração | Controlador da vibração com calibração do seno, a aleatória, do choque e do auto. | |
| Acelerômetro | 100mV/g, escala: 50g, Freq de trabalho.: 1-10kHz, peso: 11gram, com cabo de baixo nível de ruído de 10ft | |
| Outros funções/acessórios suportados | ||
| Câmaras ambientais | Apoiado | |
| Dispositivos móveis | Customizável | |
| Paineis isolantes | Customizável | |
| Dispositivo elétrico | Customizável | |
| Ambiente de trabalho do sistema | ||
| Variação da temperatura | 0-40℃ | |
| Escala de umidade | 0~90%, nenhuma condensação | |
| Exigências de poder | 380V/3ph/50Hz, 40kVA | |
| Pressão de ar comprimido | 0,6 Mpa | |
Especificação
| Nome | Banco do teste de vibração da bateria de automóvel EN50604 IEC62133 UN38.3 para testes de laboratório | ||||||||
| Modelo | Força avaliado do seno (N) | Força aleatória avaliado (N) | Escala de frequência (hertz) | Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) | Deslocamento avaliado (p-p) milímetro | Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensão da bobina movente (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
