Teste de vibração ES-6 equipment.pdf

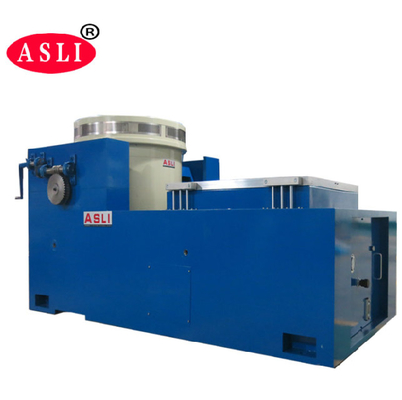

Abanador eletrodinâmico da vibração para a varredura do seno, o choque do Metade-seno e o teste de vibração aleatório

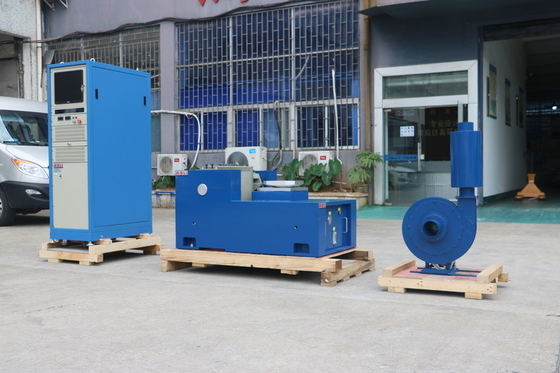

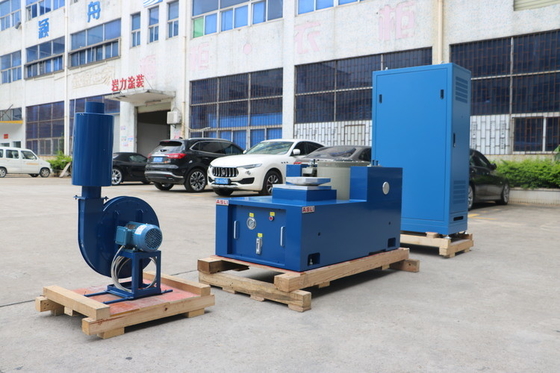

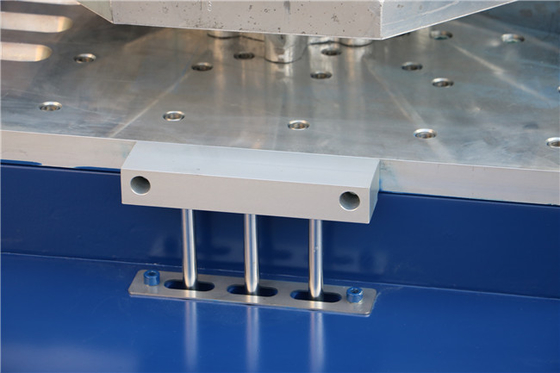

Agitando a configuração da tabela:
a escala de frequência do controle do abanador da vibração da C.C. até 3 quilohertz e é apropriada para testes de choque da alto-aceleração assim como para testar com excitações sinusoidaas, aleatórias e transientes.
Armaduras permutáveis e de pouco peso – economicamente adaptação do aumento, desde que o mesmo abanador pode ser cabido com as armaduras diferentes para ajustar a superfície de montagem de acordo com o tamanho do dispositivo sob o teste.
Aplicação
O abanador de alta frequência da vibração adotou ‘estrutura dobro-magnética do circuito’, ‘círculos de esqueleto auto-gerados da ação’, ‘apoio transportado por via aérea’ e de ‘os rolamentos rolo e a orientação linear’, do ‘a tecnologia moderna avançada do isolamento eixo’ e a tecnologia especial, podem ser terminados teste de vibração sinusoidal na três-linha central de X, de Y, de Z e testes de vibração aleatórios de faixa larga, para ser terminado (metade - seno) pelo teste clássico do espectro do pulso e da resposta de choque. Ele amplamente utilizado na defesa nacional, nas armas, na aviação, no espaço aéreo, nas comunicações, na eletrônica, em dispositivos elétricos, em comunicações, em aparelhos eletrodomésticos e em outros campos.
(1) força avaliado: força 6000N do seno; força aleatória 6000N; força 12000N de choque;
(2) escala de frequência: 5Hz a 3500Hz, frequência fixa, varredura para a frente e para trás, seno, aleatório, choque
modo da Varredura-frequência (de 3): linear, logarítmico, varredura para a frente e para trás, frequência fixa
(4) vezes da Varredura-frequência: 1 a 32767
tempo da Varredura-frequência (de 5): a frequência fixada/único 1-3600mins, curvas da varredura-frequência pode ser indicada.
(6) Máximo Aceleração 1000m/s2 (não carga)
(7) Max Load 180Kg
(8) Máximo Deslocamento: 25mm p-p (não carga), pico dobro
deslocamento do impacto (de 9): 25 milímetros
(10) pesos de bobina movente: 6.5kg
(11) sentidos da vibração: vertical
onda da vibração (de 12): seno, aleatório, choque
diâmetro (de 13) da bobina movente: Φ230 milímetro
dimensão do sistema de vibração (de 14) (milímetro): W850xH750xD550mm
(15) pesos do sistema de vibração: 590kg

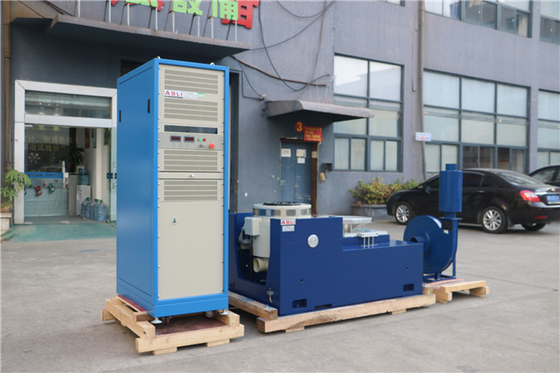

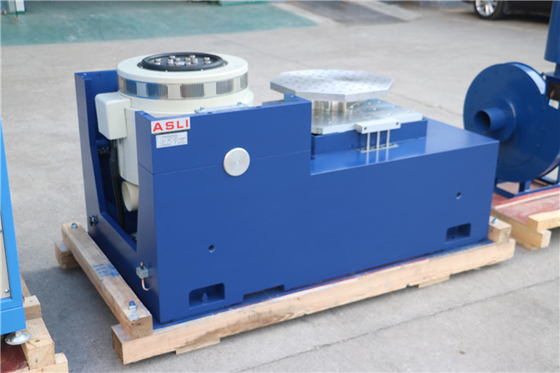

2-2 detalhes dos componentes da vibração
(1) grupo do gerador 1 da vibração
(2) grupo do controlador 1 da vibração
grupo da câmara 1 da conexão de uma comunicação (de 3)
(4) DA-6 grupo do amplificador de potência 1
PC do poder 1 da excitação (de 5)
motorista Software (de 7) 1 grupo
grupo do sistema de refrigeração 1 (de 8)
(9) grupo industrial do computador 1
Parâmetros técnicos:
| Nome | Verificador de embalagem da tabela da vibração/tabela da vibração para peças de automóvel | ||||||||
| Modelo | Força avaliado do seno (N) | Força aleatória avaliado (N) | Escala de frequência (hertz) | Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) | Deslocamento avaliado (p-p) milímetro | Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensão da bobina movente (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
