câmara de ensaio de vibração ES-6.pdf
Tabela de agitação eletrodinâmica para ensaio de vibração de células e baterias SAE J2464
Classificação de força do sistema
Sistemas de vibração com potência nominal de saída tipicamente expressa em termos de:
Força senoidal: lbs (kN) pk
Força aleatória: lbs (kN) rms
Força de choque: lbs (kN) pk
A classificação aleatória de força declarada assume uma certa forma de espectro (geralmente plana) em uma determinada faixa de frequência (geralmente 5 Hz ∼ 2.000 Hz) e uma certa carga de massa mínima no agitado.Se estas condições forem diferentes das exigências do ensaio, pode ser necessário um novo cálculo da força nominal aleatória efectiva.3

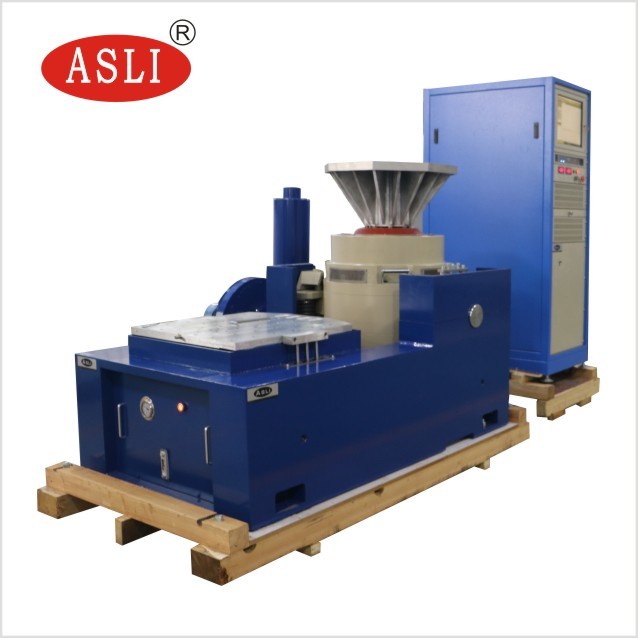

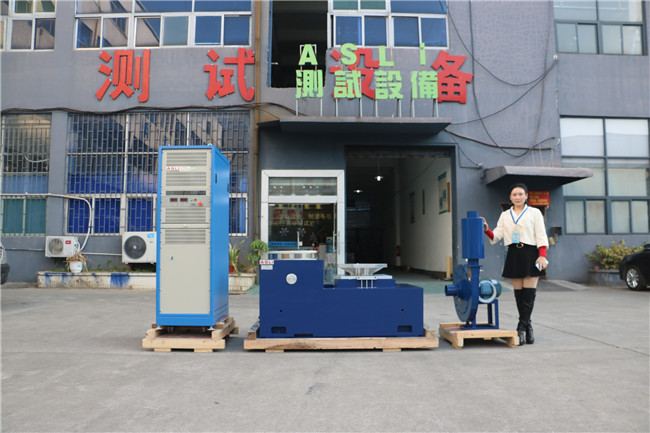

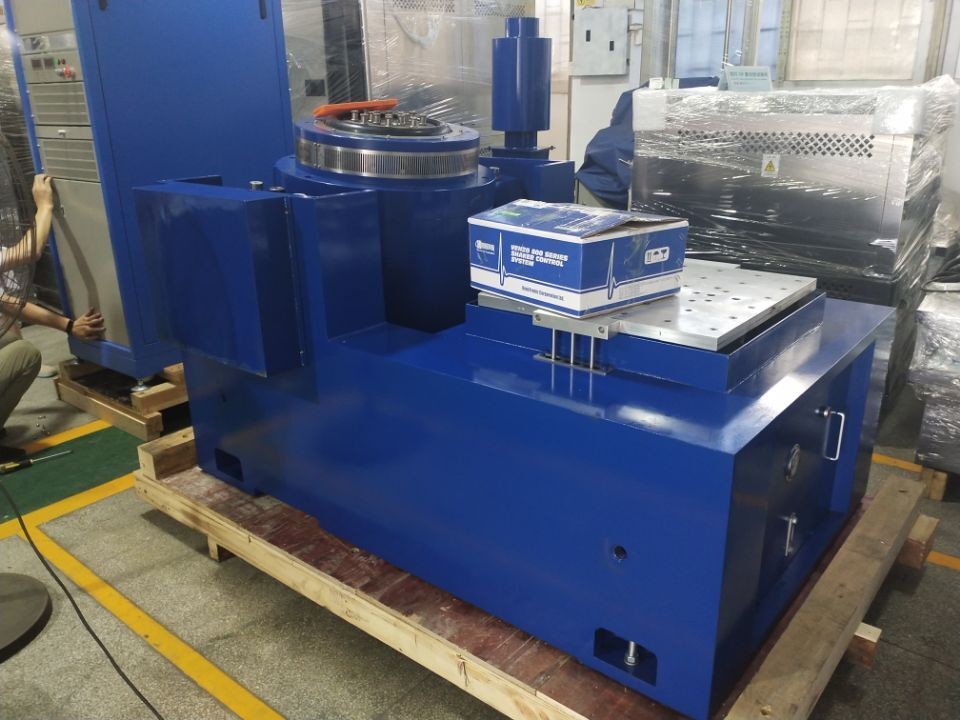

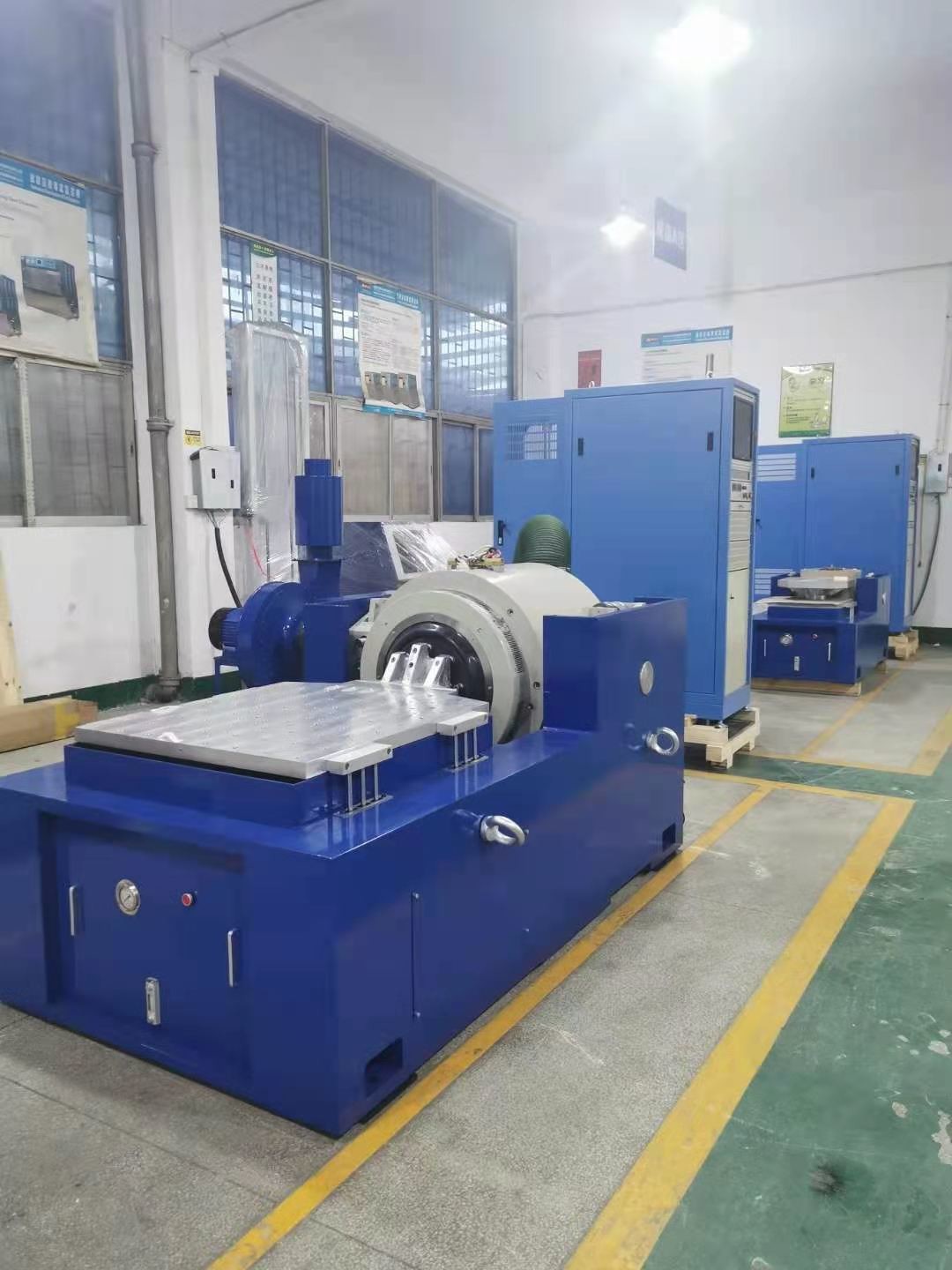

Composição do sistema de ensaio

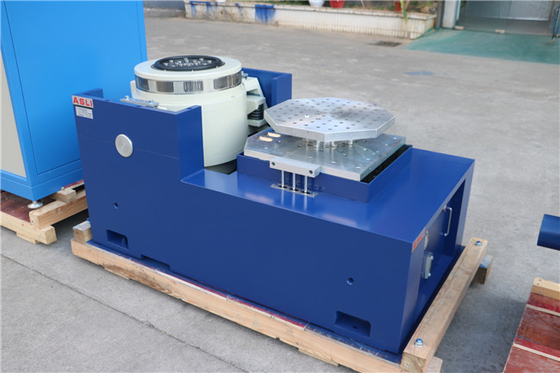

1Gerador de vibração horizontal de uma peça

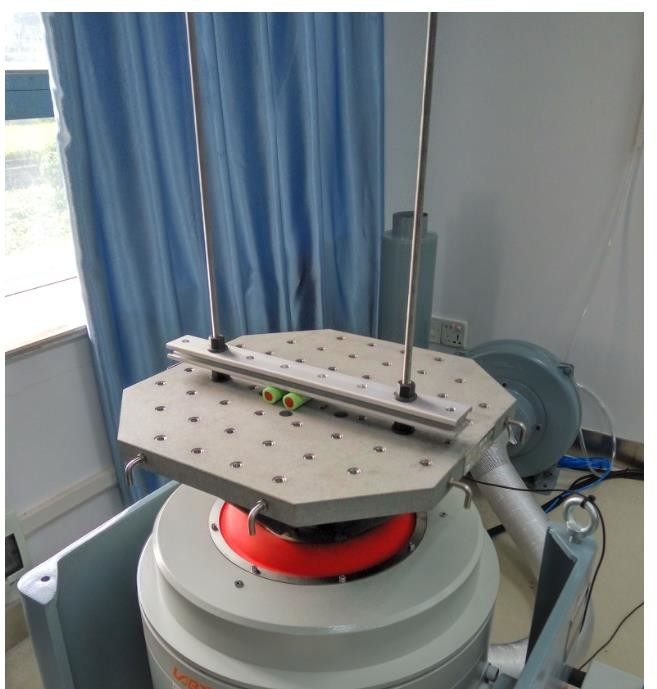

2Tabela de expansão vertical
3Ventilador de arrefecimento com silenciador
4Amplificador de potência digital
5Instrumento de medição de controlo de vibrações multifunção.
Especificações
| Nome | Bateria de automóvel EN50604 IEC62133 UN38.3 Banco de ensaio de vibração para ensaios de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Se precisar de mais informações sobre a tabela do agitador eletrodinâmico para teste de vibração de células e baterias SAE J2464, sinta-se à vontade para enviar suas perguntas.
