Estação de ensaio de vibração de alta frequência ES-30 para veículos montados em motor
Product Details
| força senoidal: | 6000N | Velocidade: | 1,6 m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3500Hz |
| carregando: | 180kg | aceleração: | 100G |
| armadura: | 230mm | Tamanho da mesa: | 600x600mm |
| Destacar |
bancada de teste de vibração de alta frequência,ES-30 Ensaios de vibração sinusal,Ensaio de vibração de veículos montados num motor |
||
Product Description

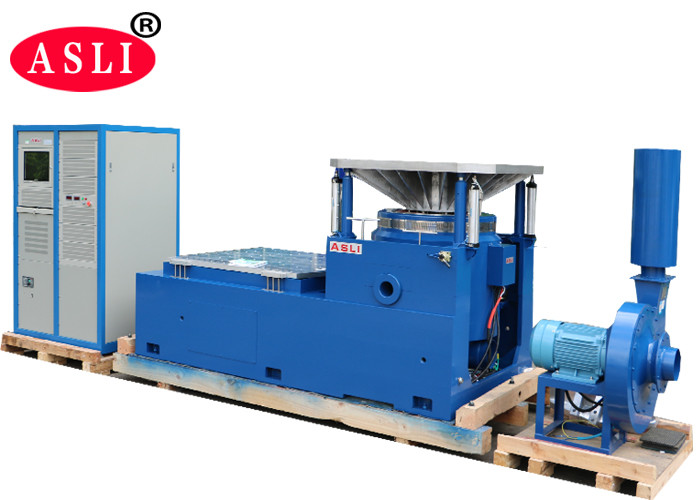

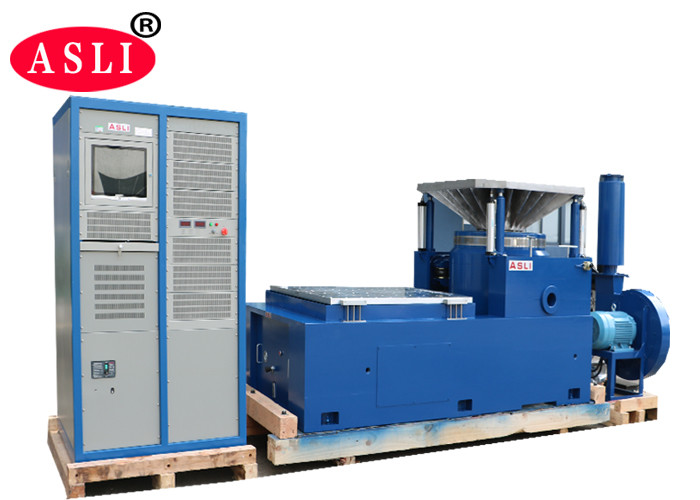

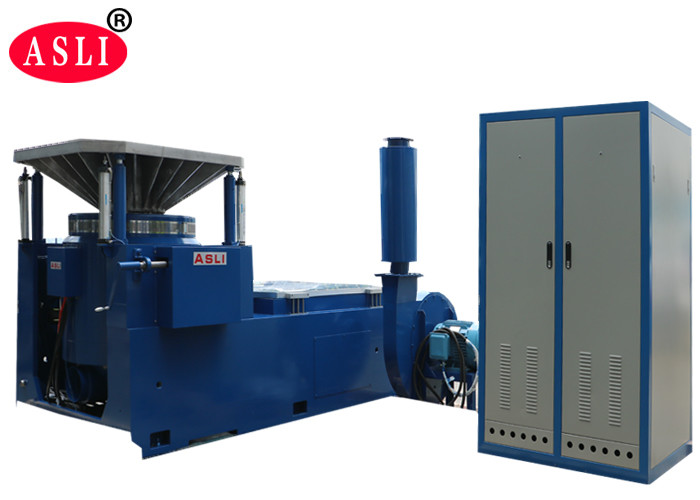

O ASLI ES-30 é uma plataforma de teste de vibração de alta frequência projetada para testes de vibração senoidal de componentes de veículos montados em motor e produtos automotivos. Ele oferece testes de vibração e impacto confiáveis e repetíveis para programas de validação automotiva exigentes.
Baixar Especificação ES-30 (PDF)

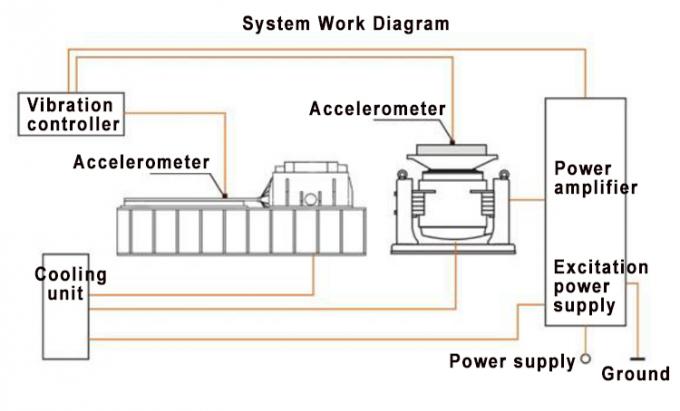

- Gerador de vibração horizontal de uma peça
- Mesa de expansão vertical
- Ventilador de resfriamento com silenciador
- Amplificador de potência de comutação digital
- Instrumento de medição de controle de vibração multifuncional
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- Esqueleto de círculo dinâmico bem projetado com frequência de ressonância axial de estágio superior.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo composta reta e orientada para importação, proporcionando forte capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao isolamento de vibração, oferecendo instalação móvel conveniente.
- Tecnologia avançada no sistema móvel garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do rolamento com pequeno efeito de balão, aumentando a capacidade de rolamento do rolamento da mesa vibratória e melhorando o desempenho de baixa frequência.
Product Highlights
A bancada de teste de vibração de alta frequência ES-30 oferece força senoidal de 6.000 N, faixa de 3-3.500 Hz, carga de 180 kg e aceleração de 100 g para testes de veículos montados no motor. Apresenta resfriamento avançado, baixo vazamento magnético e armadura durável. Opções personalizadas disponíveis.
