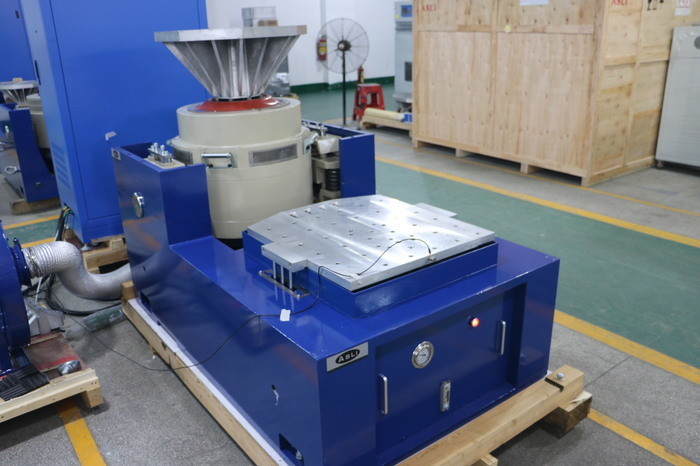

Máquina de ensaio de vibração sinusal e aleatória
Product Details
| força seno: | 6000N | Velocidade: | 1,6m/s |
|---|---|---|---|
| Deslocamento: | 25MM | Freqüência: | 3 ~ 3500Hz |
| Carregando: | 180kg | Aceleração: | 100g |
| armadura: | 230mm | Controlador: | Amplificador de potência |
| Teste de vibração: | Seno e aleatório | ||
| Destacar |
Máquina de ensaio de vibração sinusal,Máquina de ensaio de vibração de 3500 Hz,Máquina de ensaio de vibração de 230 mm |
||
Product Description
câmara de ensaio de vibração ES-6.pdf

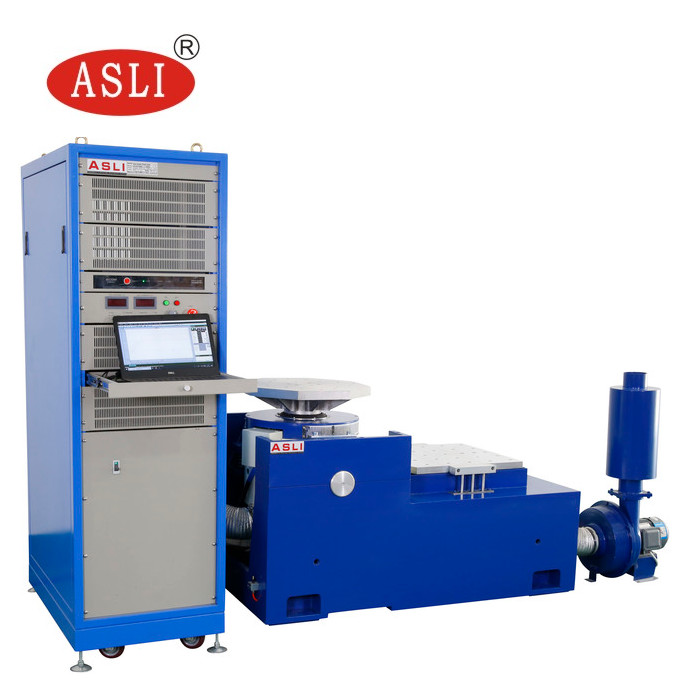

Máquina de ensaio de vibração sinusal e aleatória com controlador de vibração e amplificador de potência
Normas: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
Aplicação
O Shaker de Vibração de Alta Frequência adotou a "estrutura de circuito magnético duplo", "círculos de ação de esqueleto auto-gerados", "suporte aéreo" e "rolamentos de rolos e orientação linear","Isolamento de trunião" tecnologia moderna avançada e tecnologia especial, podem ser completados em testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga, a serem completados pelo teste clássico de pulso e espectro de resposta ao choque (meio seno).
Indústrias de aplicação:Automóveis, electrónica, aeroespacial, navios, telecomunicações, fotoeletrónica, instrumentos, etc.
(1) Força nominal: força senoidal 6000N; força aleatória 6000N; força de choque 12000N;
(2) Faixa de frequência: 5 Hz a 3500 Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
(3)Modo de varredura de frequência: linear, logarítmico, varredura para a frente e para trás, frequência fixa
(4) Frequências de varredura: 1 a 32767
(5) Tempo de frequência de varredura: frequência fixa/solo 1-3600mins, podem ser exibidas curvas de frequência de varredura.
(6) Aceleração máxima 1000 m/s2(sem carga)
(7) Carga máxima 180 kg
(8)Desplaçamento máximo: 25 mm p-p (sem carga), duplo pico
(9)Deslocamento de impacto: 25 mm
(10)Peso da bobina móvel: 6,5 kg
(11) Direcções de vibração: vertical
(12) Ondas de vibração: seno, aleatório, choque
(13)Diâmetro da bobina móvel: Φ230 mm
(14) Dimensão do sistema de vibração ((mm): W850xH750xD550mm
(15) Peso do sistema de vibração: 590 kg
2-2 Detalhes dos componentes de vibração
(1) Gerador de vibrações 1 conjunto
(2) Controlador de vibrações 1 conjunto
(3)Câmara de ligação de comunicação 1
(4) DA-6 Amplificador de potência 1 conjunto
(5) Potência de excitação 1 pc
(7) Software do condutor 1 conjunto
(8)Sistema de arrefecimento 1 conjunto
(9) Computador industrial 1 conjunto
Parâmetros técnicos:
| Nome | Tabela de vibração de embalagem/teste de vibração para peças de automóveis | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade de rolamento da mesa de vibração, melhorar o desempenho de baixa frequência.
