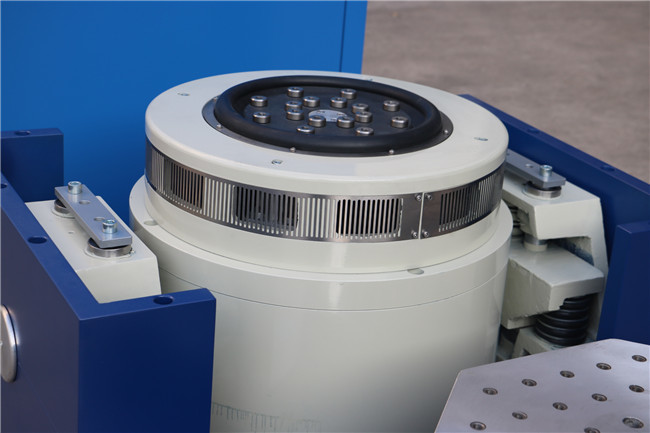

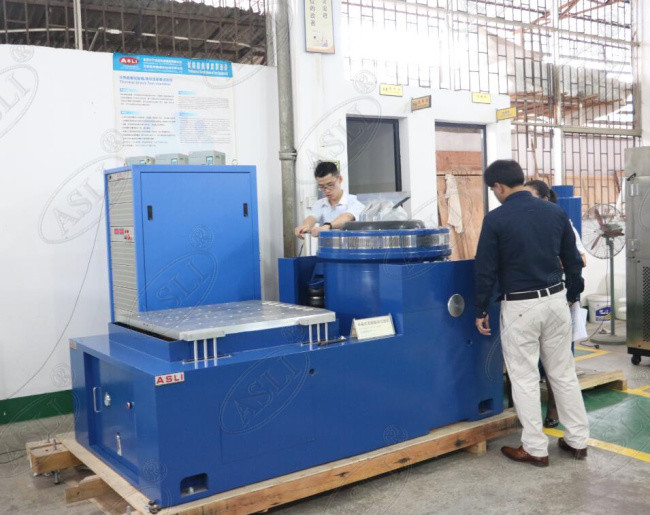

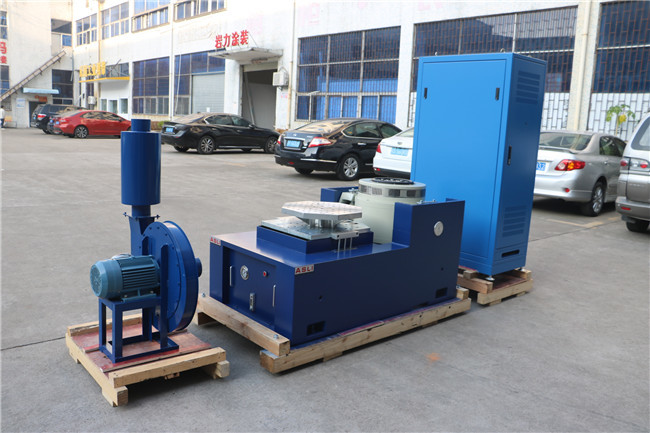

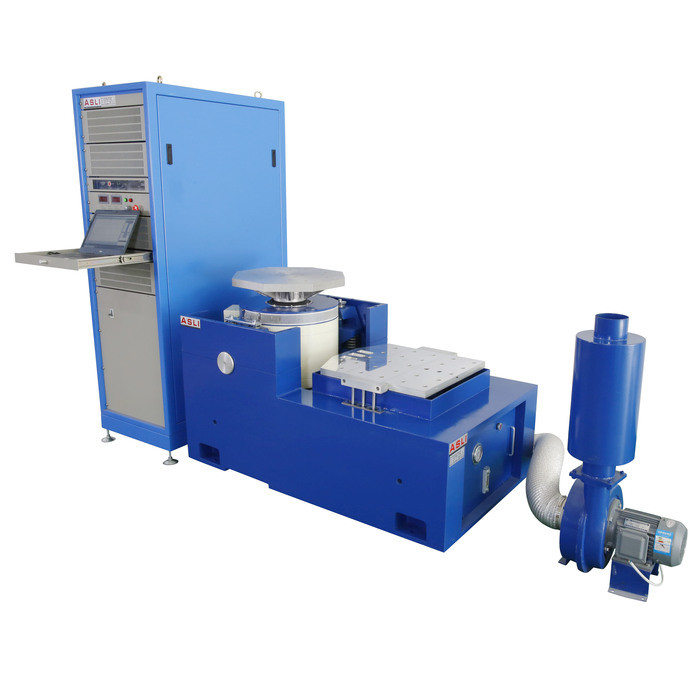

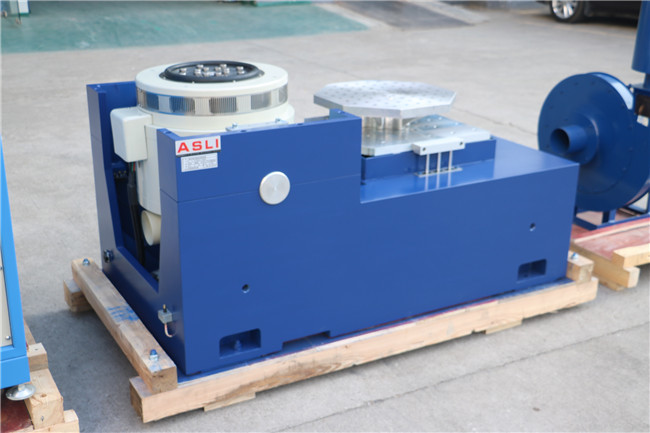

Máquina de ensaio de choque por vibração eletrodinâmica de alta frequência para ensaio de peças de automóveis
Aplicação de agitadores de vibração eletrodinâmica:
Somos fabricantes de produtos da série High Frequency Vibration Test Machine, adotamos a "estrutura de circuito magnético duplo", "círculos de ação de esqueleto auto-gerados","Suporte aéreo" e "rolamentos e orientação linear", "isolamento trunnion" tecnologia moderna avançada e tecnologia especial, pode ser completado em X, Y, Z três eixos sinusoidal teste de vibração e de banda larga testes de vibração aleatória,a ser completado pelo clássico (metade - senoEstes produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, electrónica,Aparelhos elétricos, comunicações, electrodomésticos e outros domínios.
Parâmetros técnicos da máquina de ensaio de vibração:
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Classificados Desconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 |
Φ600
|

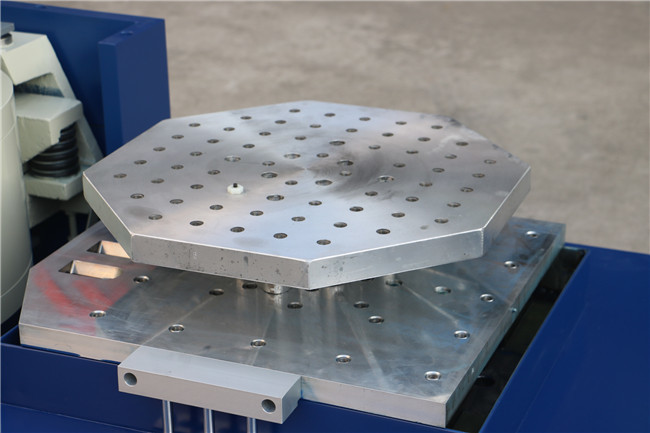

Parâmetros técnicos de um sistema horizontalExpansor:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Normas de ensaio
GB/T 31241-2014 Produtos eletrónicos portáteis com baterias de íons de lítio e requisitos de segurança das baterias
GB/T 18287-2013 A especificação da bateria de íons de lítio utilizada no telefone celular.Os requisitos de curto-circuito externo
GB/T 8897.4-2008 Células galvânicas parte 4 os requisitos de segurança das baterias de íons de lítio
YD/T 2344.1-2011 Pacote de baterias de íons lítio de fosfato de ferro de comunicação Parte 1: bateria integrada
GB/T 21966-2008 Requisitos de segurança da bateria e da bateria de lítio no transporte
MT/T 1051-2007 Bateria de íons de lítio utilizada na lâmpada de mineração
YD 1268-2003 Requisitos de segurança e métodos de ensaio da bateria e do carregador de lítio utilizados em telemóveis
GB/T 19521.11-2005 Bateria de iões de lítio de mercadorias perigosas características perigosas normas de segurança inspecção
YDB 032-2009 Pacote de baterias de iões de lítio de tipo de reserva de comunicação
UL 1642:2012 Padrão para baterias de lítio
UL 2054: 2012 Baterias para uso doméstico e comercial
UN38.3 (2012) Parte 3: Proposta de transporte de mercadorias perigosas - Manual de ensaio e norma
IEC 62133-2012 Requisitos de segurança para baterias e baterias de eletrólito alcalino ou ácido
IEC 62281: 2004 Requisitos de segurança no transporte de baterias e baterias de lítio
IEC 60086: 2007Células galvânicas Parte 4 os requisitos de segurança das baterias de iões de lítio
GJB150,GJB360,GJB548,GJB1217,A norma MIL-STD-810F,MIL-STD-883E, etc.
