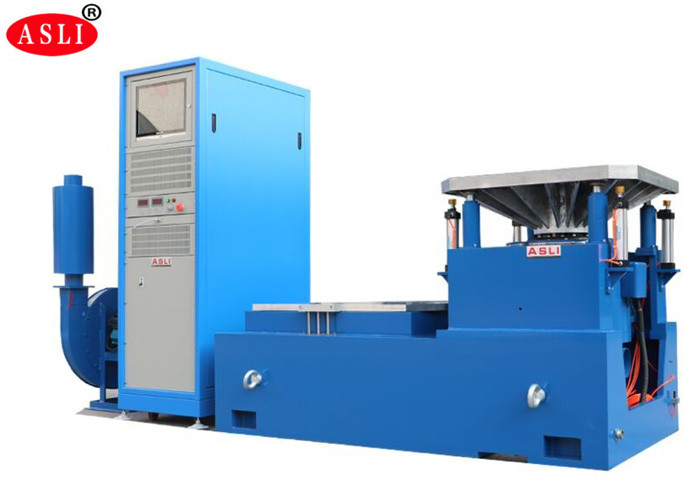

equipamento de testes da vibração 380V, abanador eletrodinâmico da vibração 3500HZ
Product Details
| Aplicativo: | materila, peças automotivas, embalagens, produtos domésticos | Tensão: | 380 V |
|---|---|---|---|
| Serviço pós-venda fornecido: | Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex | Garantia: | 1 ano |
| Indústrias Aplicáveis: | indústria de defesa, civil, eletrodomésticos, automotivo, peças de reposição, eletrônica, aviação | Nome do produto: | sistema de teste de vibração |
| Força do agitador: | 20KN | Adequado para: | Artigos de carregamento máximos do teste 300kgs |
| Faixa de frequência: | 3 ~ 3500Hz | ||
| Destacar |
Equipamento de testes da vibração 3500HZ,equipamento de testes da vibração 380V,Sistemas eletrodinâmicos do abanador 3500HZ |
||
Product Description
Máquina de teste de vibração de alta frequência com agitador de vibração eletrodinâmico para testes precisos e confiáveis em múltiplos eixos.
Para nos ajudar a recomendar o modelo de sistema de teste de vibração mais adequado às suas necessidades, forneça as seguintes informações:
- Descrição do espécime
- Massa de teste do espécime
- Dimensões do espécime
- Perfil de teste (se disponível)
- Aceleração máxima necessária para o teste
- Direção do teste: eixos X, Y, Z ou apenas direção Z
| Especificação do sistema | |
|---|---|
| Modelo do sistema | ES-20 |
| Faixa de frequência | 3–3500 Hz |
| Força nominal — Senoidal | 20000 N |
| Força nominal — Aleatória | 20000 N |
| Força nominal — Choque | 40000 N |
| Aceleração máxima — Senoidal | 1000 m/s² |
| Aceleração máxima — Aleatória | 1000 m/s² rms |
| Aceleração máxima — Choque | 2000 m/s² |
| Velocidade máxima — Senoidal | 1,8 m/s |
| Velocidade máxima — Choque | 1,8 m/s |
| Deslocamento máximo (p-p) | 51 mm |
| Massa da bobina móvel | 30 kg |
| Dimensão da bobina móvel | Ø 320 mm |
| Carga máxima | 300 kg |
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s²) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Bobina móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Esqueleto dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Circuito magnético duplo, baixo vazamento de fluxo magnético, estrutura compacta e design racional.
- Rolamentos de rolos da haste basculante retos e rigidez do corpo composto orientada para importação, com capacidade de carga excêntrica.
- Base de isolamento de pivô dedicada ao uso de hormônio, com conveniência móvel para instalação.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
