Sistema de ensaio de vibração mecânica ES-10.pdf
Simulação de transporte Teste de vibração universal/agitando eletromagnético
O nível máximo de aceleração do provador de vibração eletromagnética é determinado pelo nível máximo de aceleraçãoNa baixa frequência, o deslocamento da parte em movimento é restrito de modo a que oA frequência de ressonância do elemento em movimento é definida mais altado que o limite superior da faixa de frequências.
O desempenho do gerador de vibração pode ser refletido pelo gráfico que exibe o máximoA utilização de um gráfico log-log, a restrição do deslocamentopodem ser expressas por uma linha reta com inclinação de 6 dB/oitava.
Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Mecânico eletromagnético Características:
1Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2. Airbag centro de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito em variação de amplitude.

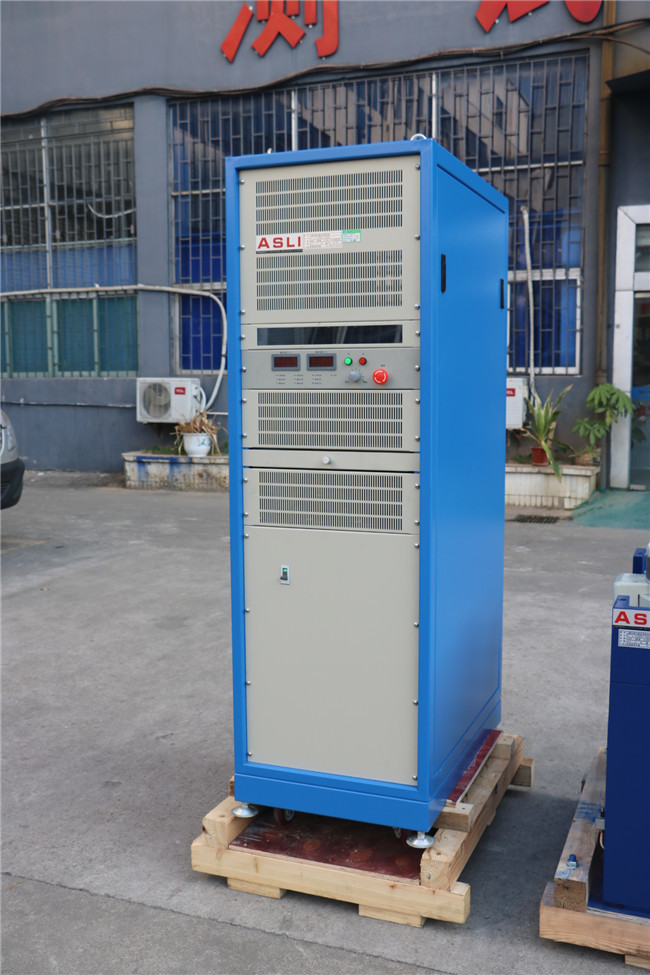

3Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, baixo consumo de energia e distorção harmônica mínima.
4Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade.
5. airbag dispositivo de isolamento de choque para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda de vibração e redução da transmissão de vibração.

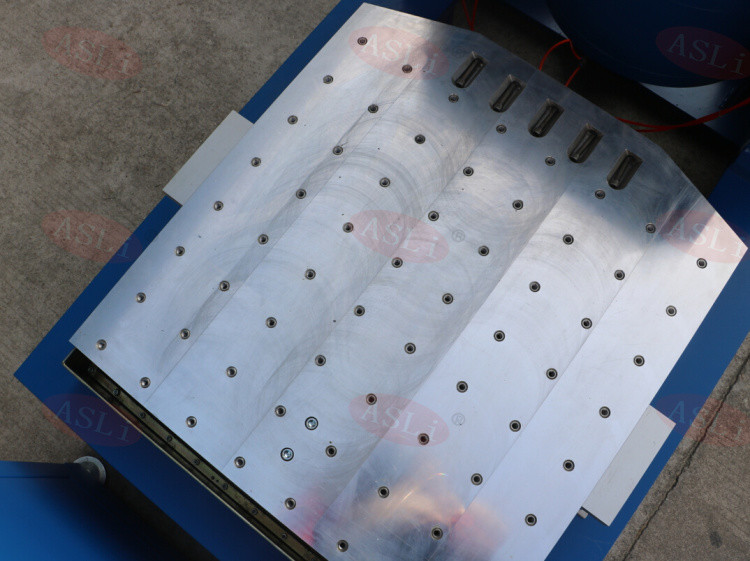

6Plataformas de expansão horizontais e verticais para diferentes aplicações.
Garantia e manutenção
A partir da data de aceitação, o equipamento é completamente gratuito durante o período de garantia de 1 ano (desastres naturais, energia anormal, utilização indevida, danos causados por manutenção inadequada),e o comprador cumpre as condições de custódiaEm seguida, devido à falha da caixa de ensaio, o problema de qualidade de fabricação,O fornecedor enviará pessoal de manutenção para realizar a manutenção gratuita de acordo com o tempo de serviço após ser notificado..
A formação no local pode ser efectuada de acordo com os requisitos do contrato, quando o equipamento for instalado e posto em serviço pelo utilizador e colocado em serviço;
O utilizador pode ser organizado para vir à empresa para receber formação técnica no local durante a colocação em serviço da fábrica, de modo que o cliente possa compreender o desempenho do equipamento,treinar o método de utilização correto, operação, manutenção de rotina, detecção e eliminação de falhas comuns, e reduzir o mau funcionamento causado por utilização inadequada do equipamento.
