Máquina de testes de alta frequência da vibração 3500Hz do seno do CE
Product Details
| Onda de vibração: | Seno | Aplicativo: | Pacote |
|---|---|---|---|
| Aceleração: | 100g | Deslocamento: | 25mm |
| Controlador: | VENZO | Tamanho da mesa deslizante: | 500*500mm |
| Destacar |
máquina de testes da vibração do seno,Máquina de testes da vibração do CE 3500Hz,abanador de alta frequência da vibração do seno |
||
Product Description
A Máquina de Teste de Vibração de Alta Frequência Senoidal CE de 3500Hz é um sistema de teste de vibração eletromagnética de alta frequência projetado para testes de embalagens e aplicações relacionadas a baterias. Simula condições de vibração sob frequência, aceleração e modos de deslocamento prescritos ao longo de três eixos mutuamente perpendiculares. Durante o teste, a bateria ou o pacote de baterias é fixado à mesa vibratória e não deve vazar, perder carga, quebrar, pegar fogo ou explodir.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial de estágio mais alta.
- Design de circuito magnético duplo com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo composto reta e orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do rolamento com pequeno efeito de balão, aumentando a capacidade de rolamento da mesa vibratória e melhorando o desempenho de baixa frequência.

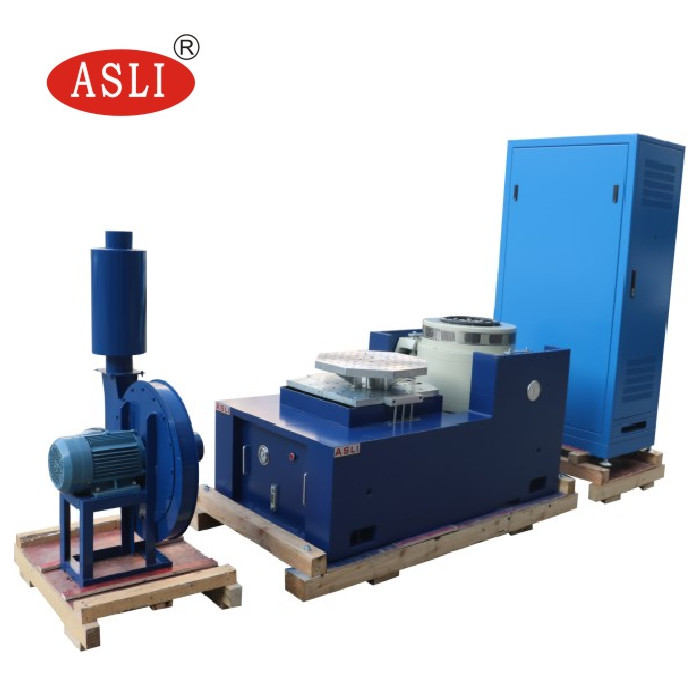

A Máquina de Teste de Vibração Eletromagnética de Alta Frequência é composta pelos seguintes componentes:
- Bancada de teste de vibração
- Amplificador de potência
- Ventilador de refrigeração
- Mesa deslizante
- Expansor vertical
- Dentro de uma pequena bancada de carga para realizar aceleração e frequência de trabalho mais altas, melhorando a capacidade de carga e o desempenho da bancada da máquina inteira.
- A bancada horizontal e a bancada de vibração são do tipo integral, com estrutura perfeita e conveniência para instalar e ajustar.
- Trilho de pressão estática, em V, com capacidade de resistência à inclinação e resistência à carga enviesada.
- Bomba de óleo embutida, boa estrutura e fácil operação.
A bancada estendida vertical VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente adquira o melhor desempenho de acordo com especificações perfeitas.
