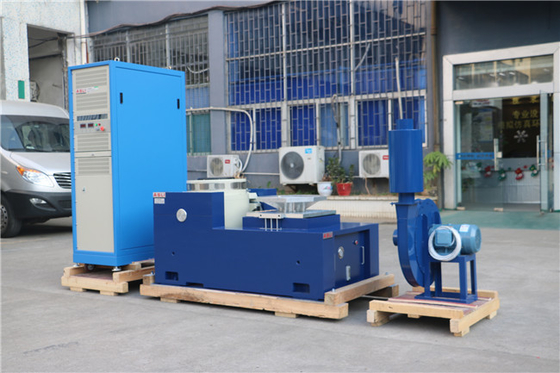

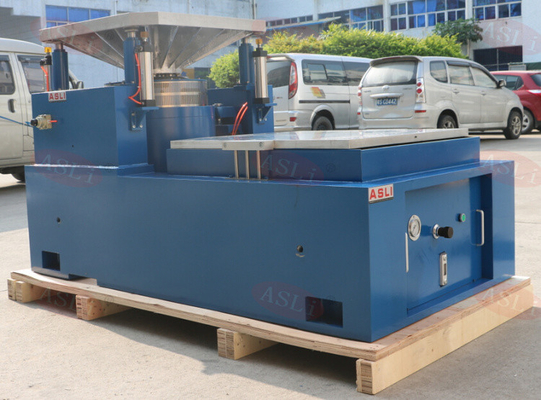

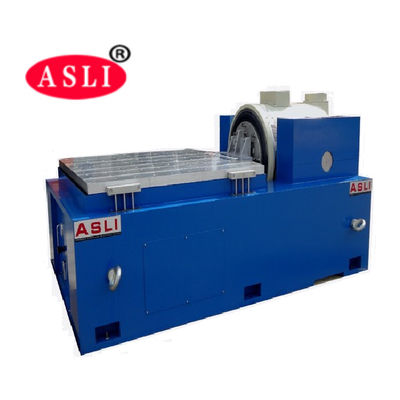

Equipamento de ensaio de vibração de força 20KN refrigerado a ar com mesa de deslizamento horizontal

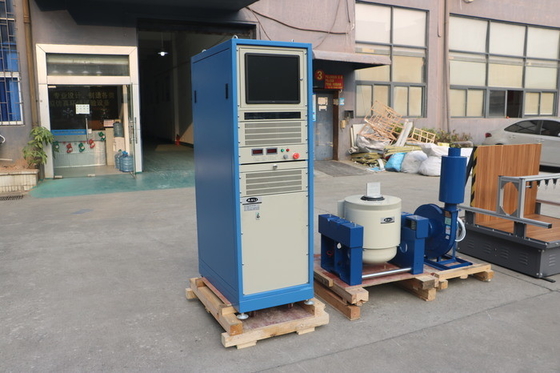

High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentA máquina é simples de usar e pode realizar uma ampla gama de testes de vibração de acordo com as especificações do governo, da indústria e das empresas.
1Uma estrutura combinada de câmara de ensaio e sistema de refrigeração com um design compacto e elegante; console independente
2Para facilitar a operação; unidade de compressor de refrigeração original e os seus principais acessórios importados do estrangeiro
3. Controlador LCD a cores de tela sensível ao toque importado capaz de controlar programas de temperatura e umidade do automóvel;
4Para atender às exigências únicas do cliente, os utilizadores podem escolher entre diferentes modelos de banco de ensaio de vibração para garantir que, além de um bom
5. Sistema de vedação de calor e ar, este banco de vibração também terá efeito notável de vibração mecânica
equipamento de ensaio de fiabilidade, vibração de choque
Parâmetros técnicos:
| Modelo | THV-408 ((A~F) |
| Dimensão interna | W600 × H850 × D800 ((mm) |
| Dimensão externa | W850 × H1950 × D2100 ((mm) |
| Intervalo de temperatura | Temperatura baixa: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Temperatura elevada:100oC (~150oC) |
| Intervalo de umidade | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. é uma condição especial opcional, precisa desumidificador) |
|
Precisão analítica Distribuição temperatura e humidade |
0.1oC; 0,1% H.R./±2,0oC; ±3,0% H.R. |
|
Precisão de controlo de temperatura e humidade |
±0,5oC; ±2,5% R.H. |
|
Temperatura Aumento/Caída Taxa de velocidade |
Aumentar a temperatura de aproximadamente 0,1 a 3,0 oC/min / diminuir a temperatura de aproximadamente 0,1 a 1,5 oC/min; (A taxa de queda da velocidade min.1.5oC/min é uma condição especial facultativa) |
|
Interno e Material externo |
O material da caixa interna é de aço inoxidável SUS 304#, a caixa exterior é de aço inoxidável ou O aço laminado a frio com revestimento de tinta. |
| Material de isolamento | Resistentes a altas temperaturas, densidade elevada, formato de cloro, espuma de aceto etílico |
| Sistema de arrefecimento | Refrigerador de vento ou de água/compressor de segmento único ((-40oC, compressor de segmento duplo -70oC) |
| Dispositivos de protecção |
Interruptor sem fusível, interruptor de protecção contra sobrecarga para compressor, líquido de arrefecimento de alta e baixa tensão interruptor de protecção, interruptor de protecção contra a sobre-umidade e sobre-temperatura, fusíveis, sistema de aviso de avaria, Proteção de alerta de curto prazo de armazenamento de água |
| Acessórios opcionais | Porta interna com buraco de operação (opcional), gravador (opcional), purificador de água, desumidificador |
|
Vibração Equipamento de ensaio |
Escolher o banco de teste de vibração adequado de acordo com a condição de teste do cliente, os parâmetros técnicos Por favor, tome a Electrodynamics. |
| Potência | AC380V 3 frases 5 linhas, 50/60HZ |
| Nome | Tabela de vibração de embalagem/teste de vibração para peças de automóveis | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
