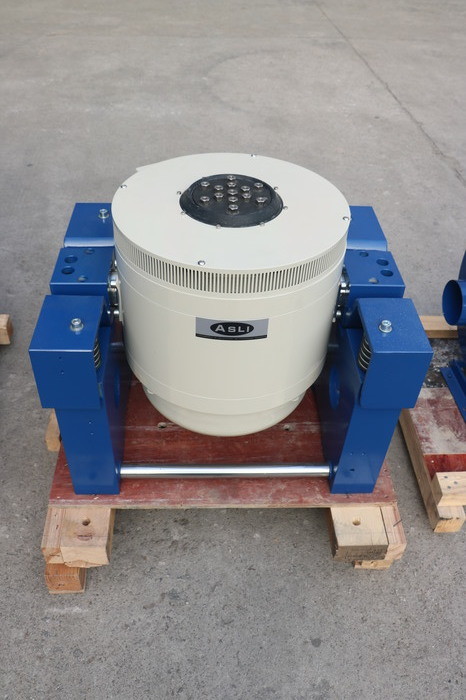

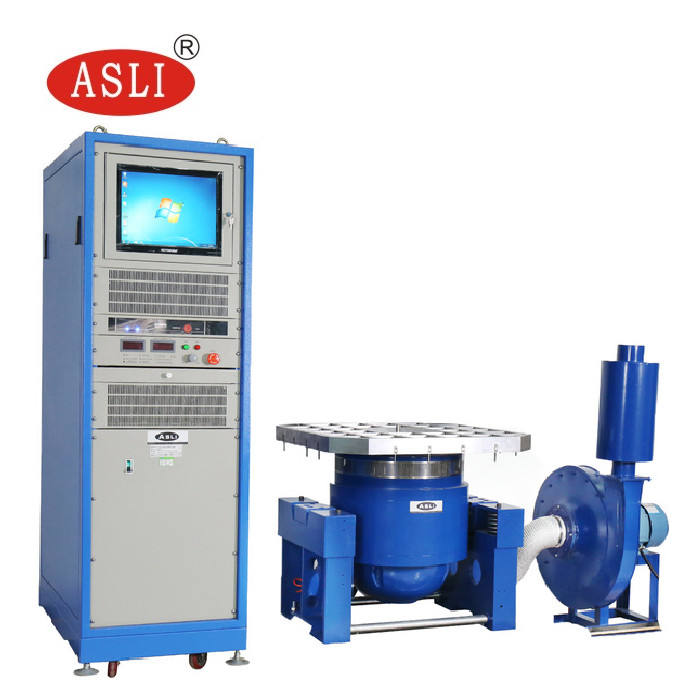

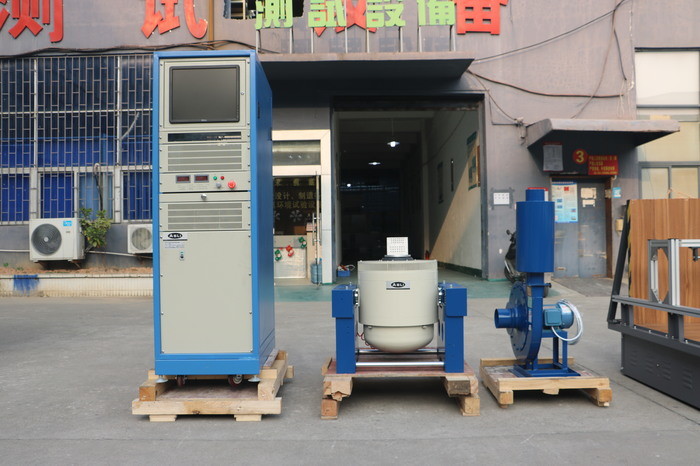

Padrão eletrodinâmico do sistema de testes IEC62133 da vibração da tabela do deslizamento 6KN
Product Details
| Tabela do deslizamento: | 600*600mm | direção de vibração: | Z eixo |
|---|---|---|---|
| força de vibração: | 6KN | padrão de teste: | IEC62133 |
| Teste de choque: | Meio-sinus, trapezoidal, onda de dente de serra | bobina móvel: | 12kg |
| Destacar |
Teste de vibração da mesa de deslizamento de 6KN,Sistema de teste de vibração eletrodinâmica,Equipamento de mesa de vibração IEC62133 |
||
Product Description

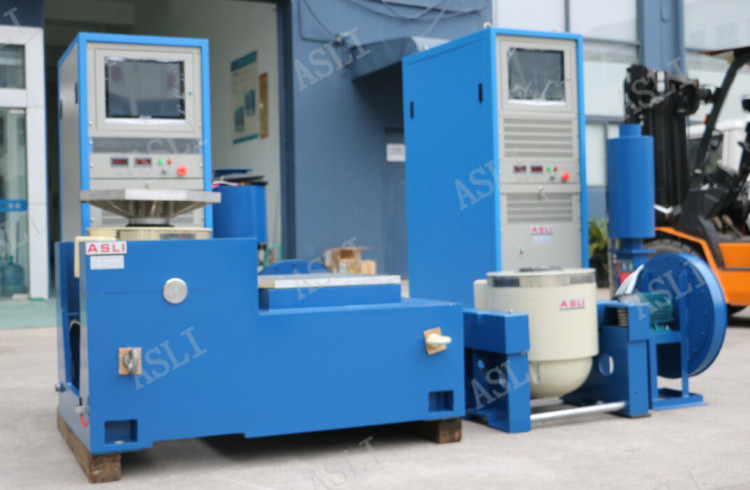

The Electrodynamic 6KN Slip Table Vibration Testing System is a high-frequency electrodynamic vibration tester designed to meet the rigorous demands of IEC62133 and other international testing standardsFabricado para precisão e confiabilidade, este sistema integra uma mesa de deslizamento para testes de vibração horizontal e é amplamente utilizado em defesa, aeroespacial, comunicações, eletrônica,Indústrias de máquinas e aparelhos.
Para especificações pormenorizadas, consulte o documento descarregável:Equipamento de ensaio de vibração ES-10.pdf
- Classificação dos produtos
- UL1642
- UN38.3
- GB31241
- A norma MIL-STD-810G
- A norma MIL-STD-810F
- IEC 60068-2-5
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

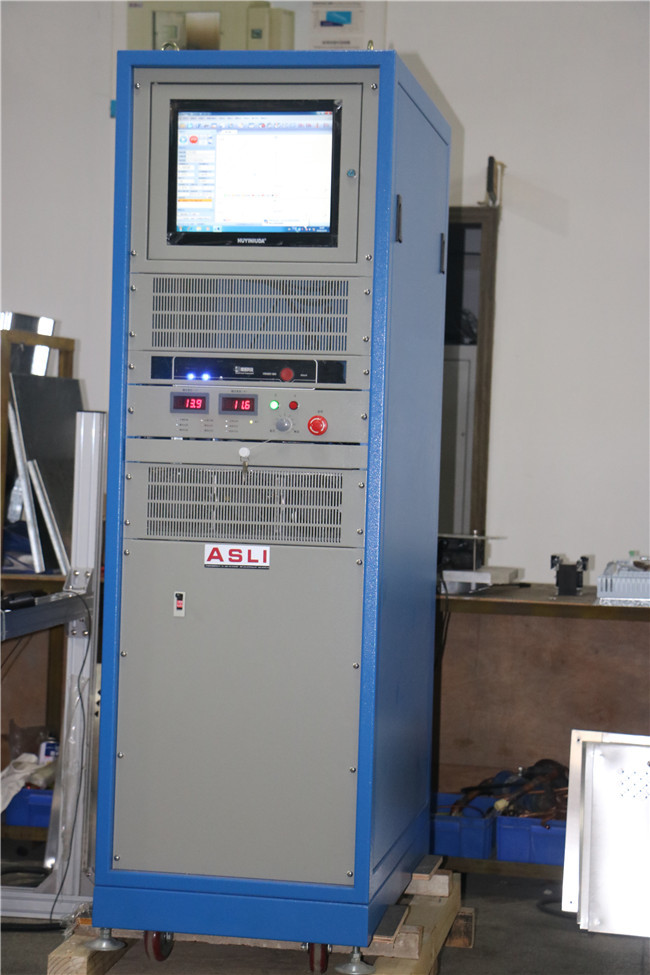

- A caminho:Menu em chinês e inglês, operação por computador, sistemas de monitorização e controlo especializados; dados de todo o processo podem ser manipulados e emitidos.
- Funções de exibição:Display dinâmico de curvas de ensaio, dados multicanal e leituras de dados na tela.
- Registro de curvas:Registo em tempo real dos dados do ensaio; os dados do ensaio são automaticamente recolhidos e os resultados podem ser armazenados e impressos.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢ 1500 |
36.8 44.2 52 |

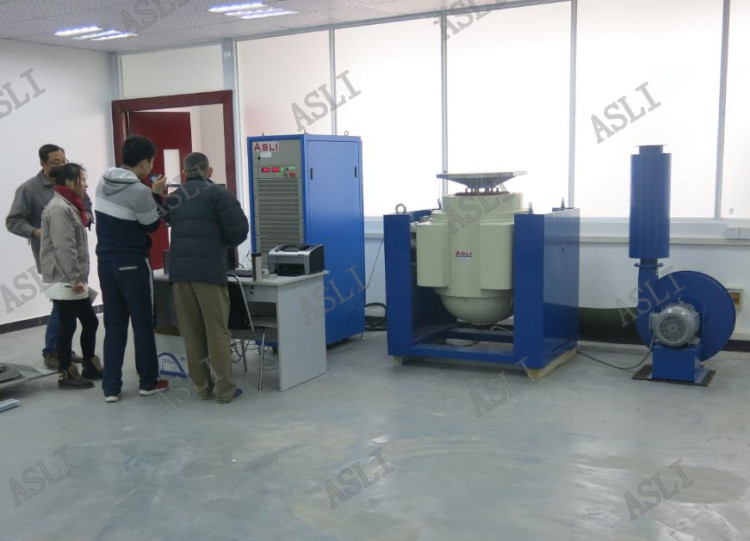

O Tester Universal de Vibração Eletrodinâmica de Alta Frequência realiza testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga.Também suporta o teste de pulso clássico (half-sinus, trapezoidal, onda de serradura) e testes de espectro de resposta ao choque.
Estes sistemas são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos e indústrias de eletrodomésticos.
Se precisarem de mais informações sobre os agitadores de vibração, não hesitem emContacte-nos.
Product Highlights
O sistema eletrodinâmico de teste de vibração da mesa deslizante 6KN atende a IEC62133, UL1642, UN38.3, MIL-STD-810G/F. Apresenta mesa de 600x600mm, eixo Z, bobina de 12kg, meio senoidal, trapezoidal, testes de choque em dente de serra. Durável, eficiente e personalizável para defesa, aeroespacial e eletrônica.
