O balançador de vibração eletrodinâmica realiza vibrações aleatórias de acordo com a norma ASTM D4728
O teste de vibração é amplamente aplicado em muitos campos, desde placas de circuito, aviões, navios, foguetes, mísseis, automóveis, aparelhos domésticos e outros produtos industriais.
Aplicação:
Equipamento de Teste de Vibração de Alta Qualidade, Equipamento de Teste de Vibração, Máquina de Teste de Vibração EletromagnéticaAdotou a estrutura de circuito magnético duplo, auto-gerado esqueleto círculos de ação, suporte aéreo e rolamentos de rolos e orientação linear, trunnion isolamento tecnologia moderna avançada e tecnologia especial, pode ser completado em X, Y,Z ensaio de vibração sinusoidal de três eixos e ensaio de vibração aleatória de banda larga, a ser completado pelo ensaio clássico (meia-sinus, trapezoidal, onda dentada) de pulso e espectro de resposta ao choque.
Especificações:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Requisitos de ensaio:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241

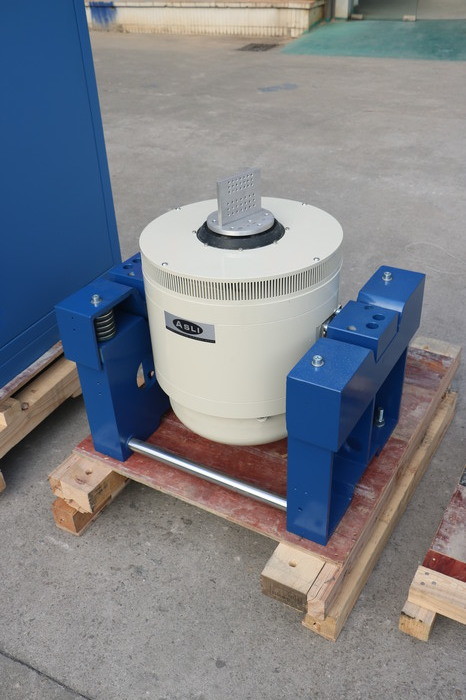

Características da mesa do agitador de vibração:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade de rolamento da mesa de vibração, melhorar o desempenho de baixa frequência.

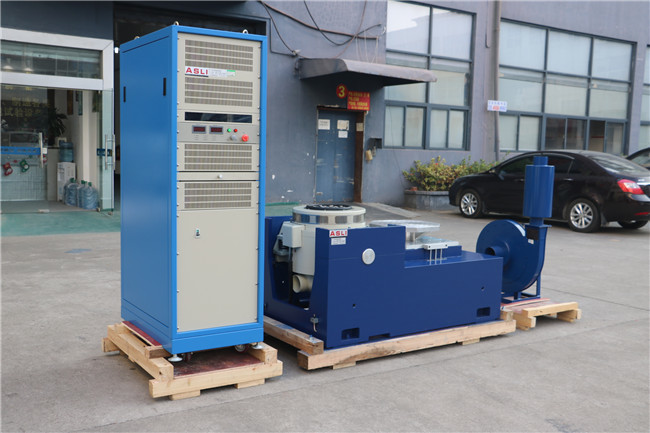

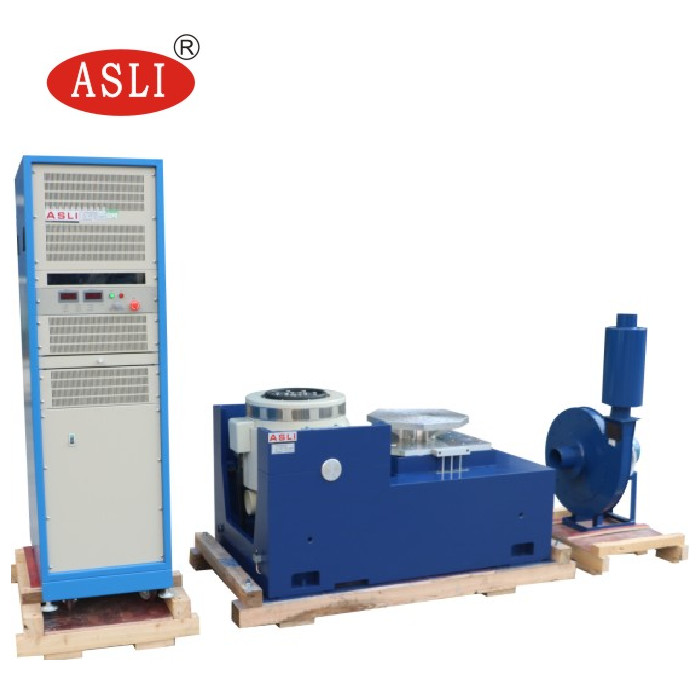

Máquina de ensaio de vibração eletromagnética:

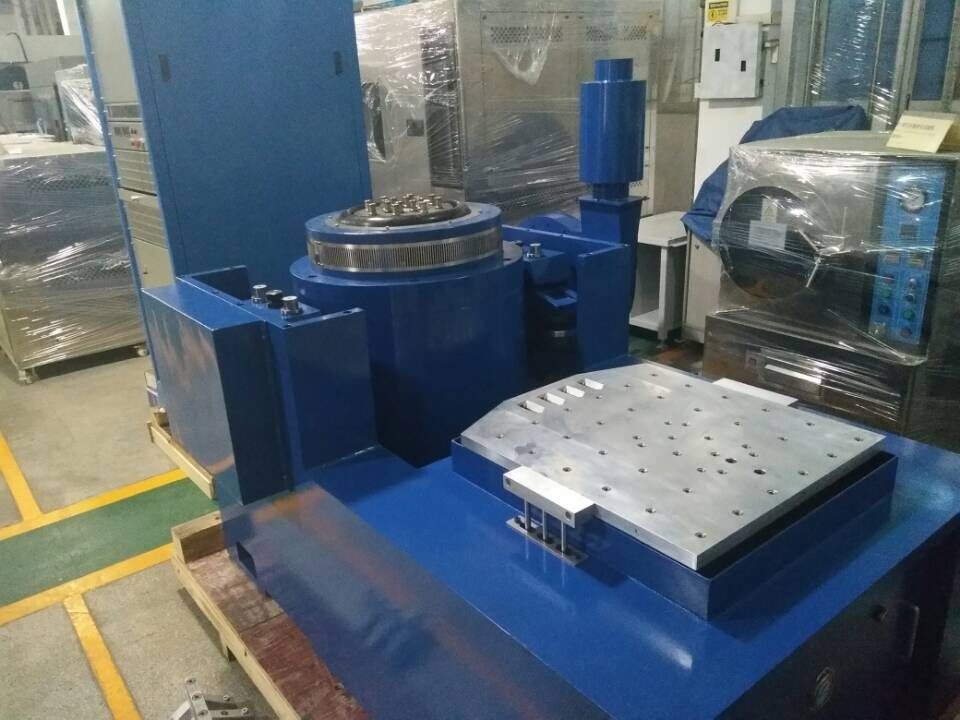

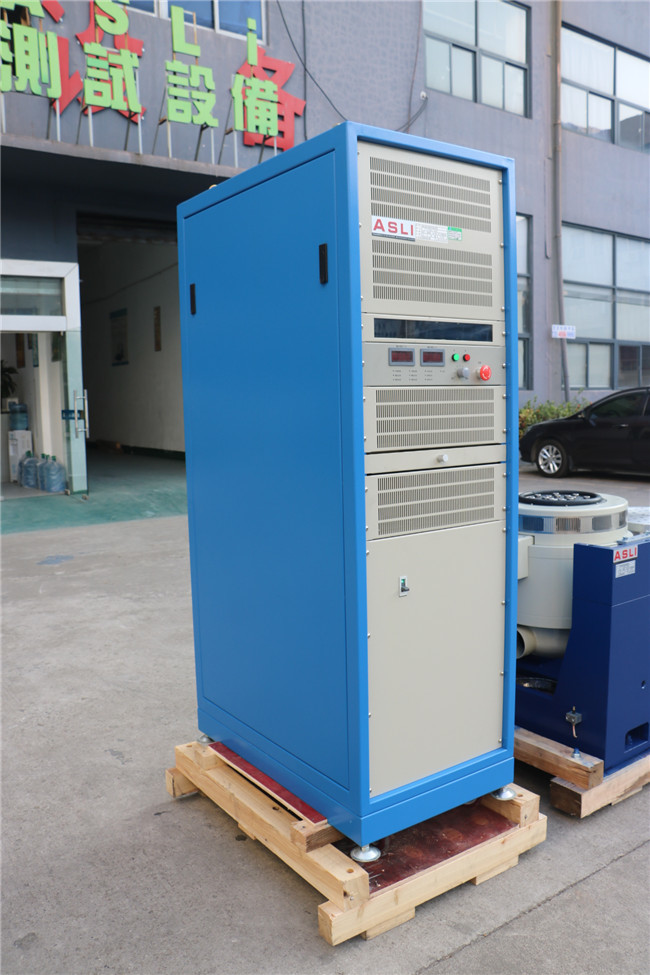

Banco de ensaio de vibrações, amplificador de potência, ventilador de arrefecimento, mesa deslizante, expansor vertical
