Máquina de testes da vibração do laboratório 20000N de ISTA 3A com deslocamento de 76mm
Product Details
| força senoidal: | 20000N | Freqüência: | 3 ~ 2500 Hz |
|---|---|---|---|
| Velocidade: | 1,6m/s | direção de vibração: | vibração vertical ou x, y, z |
| Poder: | 380v trifásico | aceleração: | 100G |
| Destacar |
Máquina de testes da vibração de ISTA 3A,máquina de testes da vibração 20000N,Equipamento de testes do laboratório de ISTA 3A |
||
Product Description

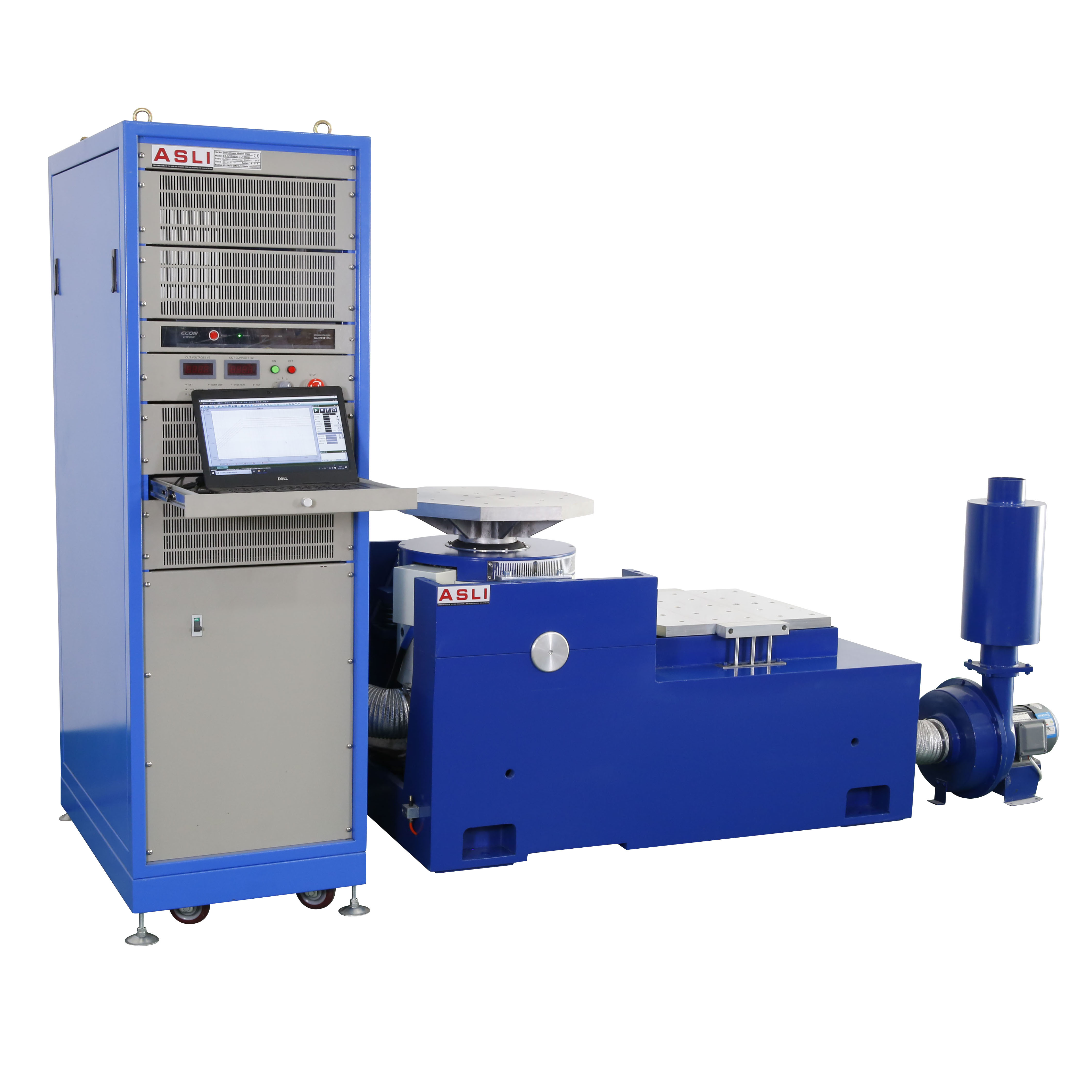

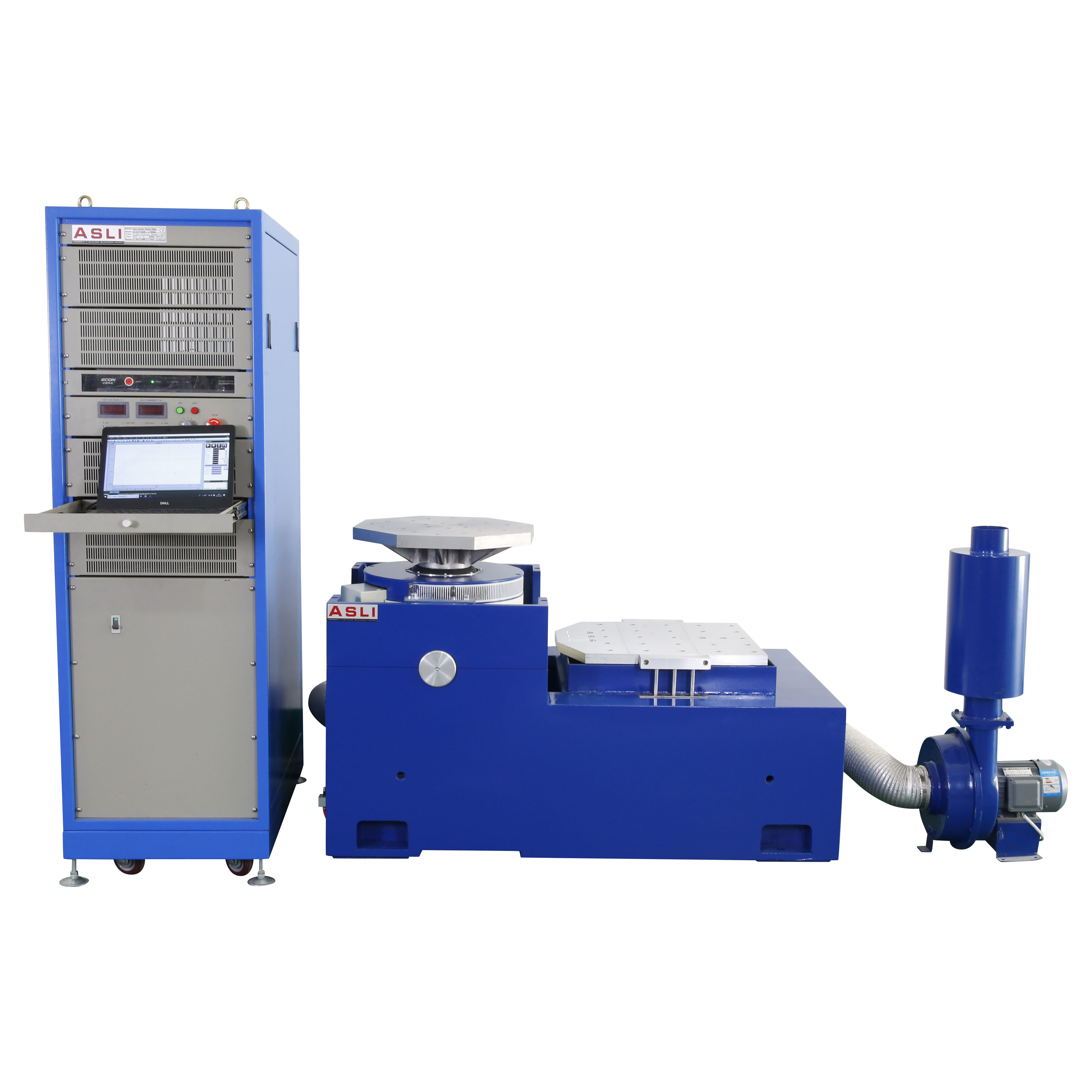

O sistema de agitador eletrodinâmico ISTA 3A é uma plataforma de teste de vibração de alto desempenho projetada para simulação precisa e repetível de ambientes senoidais, aleatórios e de choque. Com uma força nominal de 20.000 N e uma capacidade de deslocamento de até 76 mm pico a pico, este sistema é construído para atender às rigorosas demandas da ISTA 3A e padrões relacionados de simulação de transporte.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
Somos um fabricante de sistemas de agitadores de vibração eletrodinâmicos de alta estabilidade com controle por computador, apresentando o sistema VENZO-820S. Nossos equipamentos adotam tecnologias avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos e guias lineares, e isolamento de base. Esses sistemas são capazes de completar testes de vibração senoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-senoide, onda trapezoidal, onda dente de serra) e testes de espectro de resposta a choque.
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial mais alta.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolo de haste oscilante com orientação de rigidez do corpo composto reta e orientada para importação, proporcionando alta capacidade de carga excêntrica.
- Fundação de isolamento de base dedicada ao isolamento de vibração, com instalação móvel conveniente.
- Novo design de duto que aprimora o efeito de resfriamento.
Somos um fabricante de equipamentos de teste com uma longa história. Nos últimos 28 anos, dedicamo-nos a equipamentos de teste ambiental de simulação e máquinas de teste de vibração e choque mecânico. A Mesa Vibratória Eletrodinâmica de Alta Frequência Vertical e Horizontal é um de nossos produtos estrela, e obtivemos a certificação CE para esta máquina.
Se você tiver alguma dúvida sobre o Equipamento de Teste de Vibração Industrial Programável Dinâmico Eletrodinâmico de 3 Eixos Diferentes, entre em contato conosco. Obrigado.
O testador de vibração por agitação eletrodinâmico adota uma estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos e guias lineares, e isolamento de base com tecnologia moderna avançada. Ele pode completar testes de vibração senoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-senoide, onda trapezoidal, onda dente de serra) e testes de espectro de resposta a choque. Esses produtos são amplamente utilizados em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, eletrodomésticos e outros campos.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
O testador de vibração por agitação eletrodinâmico adota uma estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos e guias lineares, e isolamento de base com tecnologia moderna avançada. Ele pode completar testes de vibração senoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-senoide, onda trapezoidal, onda dente de serra) e testes de espectro de resposta a choque. Esses produtos são amplamente utilizados em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, eletrodomésticos e outros campos.

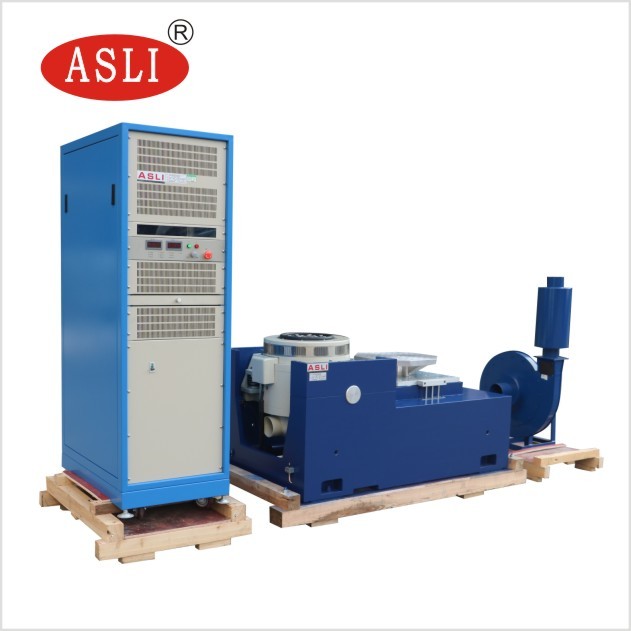

Filme PP primeiro, depois espuma de 10 mm entre a máquina e a caixa, e por fora é uma caixa padrão de compensado para exportação.
Se você tiver alguma dúvida sobre esses agitadores de vibração, sinta-se à vontade para entrar em contato conosco. Obrigado.
