Estante de teste de vibração de alta frequência ES-30.pdf
Testador/agitador de vibração eletromagnética vertical e horizontal para teste de embalagem
Vibrador eletromagnéticoé dedicado à alta qualidade, alto desempenho e alta confiabilidade, precisão e exatidão e operação conveniente.É uma plataforma de teste que atende a todos os tipos de especificações de teste e pode ser executada, incluindo IEC, MIL-STD, JIS, ASTM e outras especificações.
| agitador | |
| Força senoidal (pico) | 30kN |
| Força de choque (pico) | 60 kN |
| Alcance de frequência | 5~2800Hz |
| Deslocamento (contínuo) | 100 mm |
| máx.Velocidade | 1,8 m/s |
| máx.Aceleração | 75 G |
| Diâmetro da armadura | 445 mm |
| frequência de ressonância de 1ª ordem | 2.400 Hz |
| Momento excêntrico admissível | >500 Nxm |
| peso da armadura | 40kg |
| Dimensão do parafuso HE/ST | M10 (métrico) |
| Frequência de isolamento de vibração axial | <3 Hz |
| máx.Carga útil | 500kg |
| Vazamento de fluxo magnético | ≤1 mT |
| Dimensões (C×L×A, sem embalagem) | 1.330x860x1.250 mm |
| Peso (desempacotado) | 2.500 kg |
| Instalação | Tapete de borracha (requer parafusos de ancoragem) |
| Amplificador de potência | |
| Saída do amplificador | 30 kVA |
| SNR | >65 dB |
| Tensão nominal de saída | 120 Vrms |
| Dimensões (C×L×A, sem embalagem) | 800x900x2,100 mm |

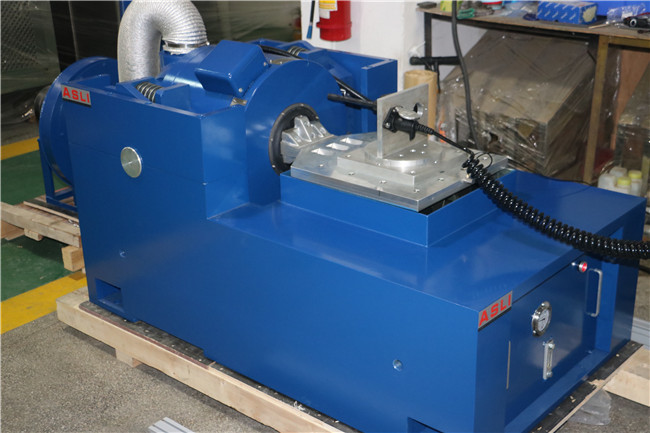

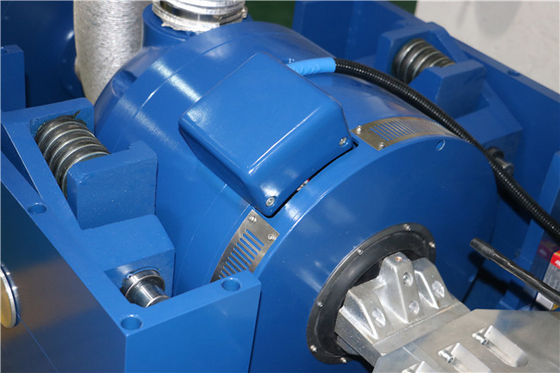

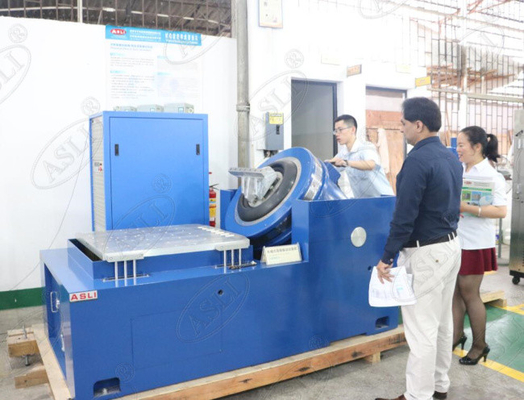

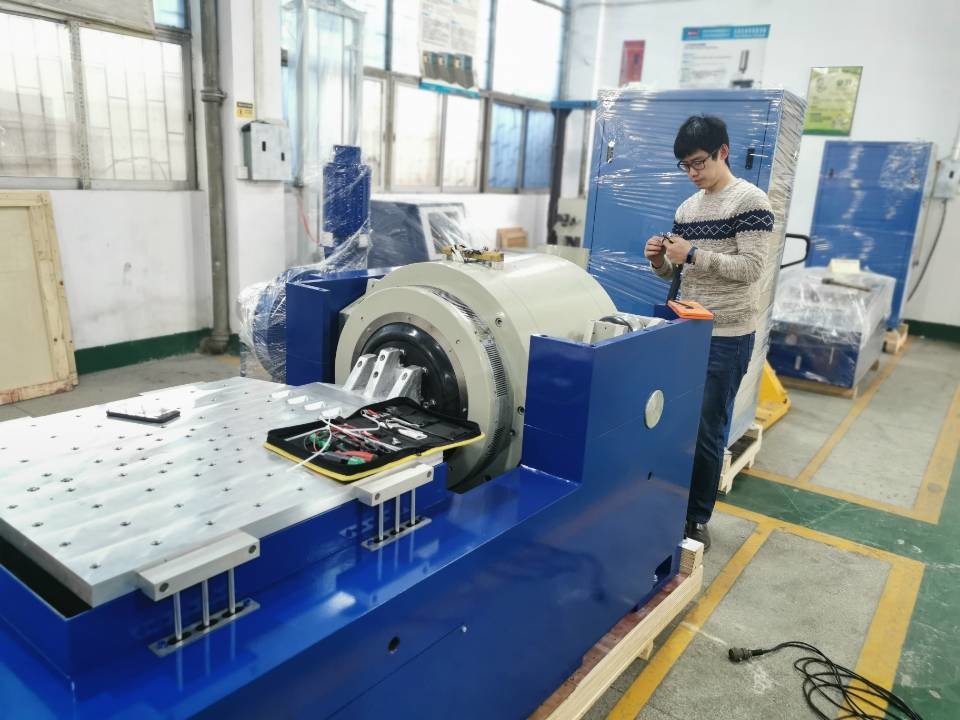

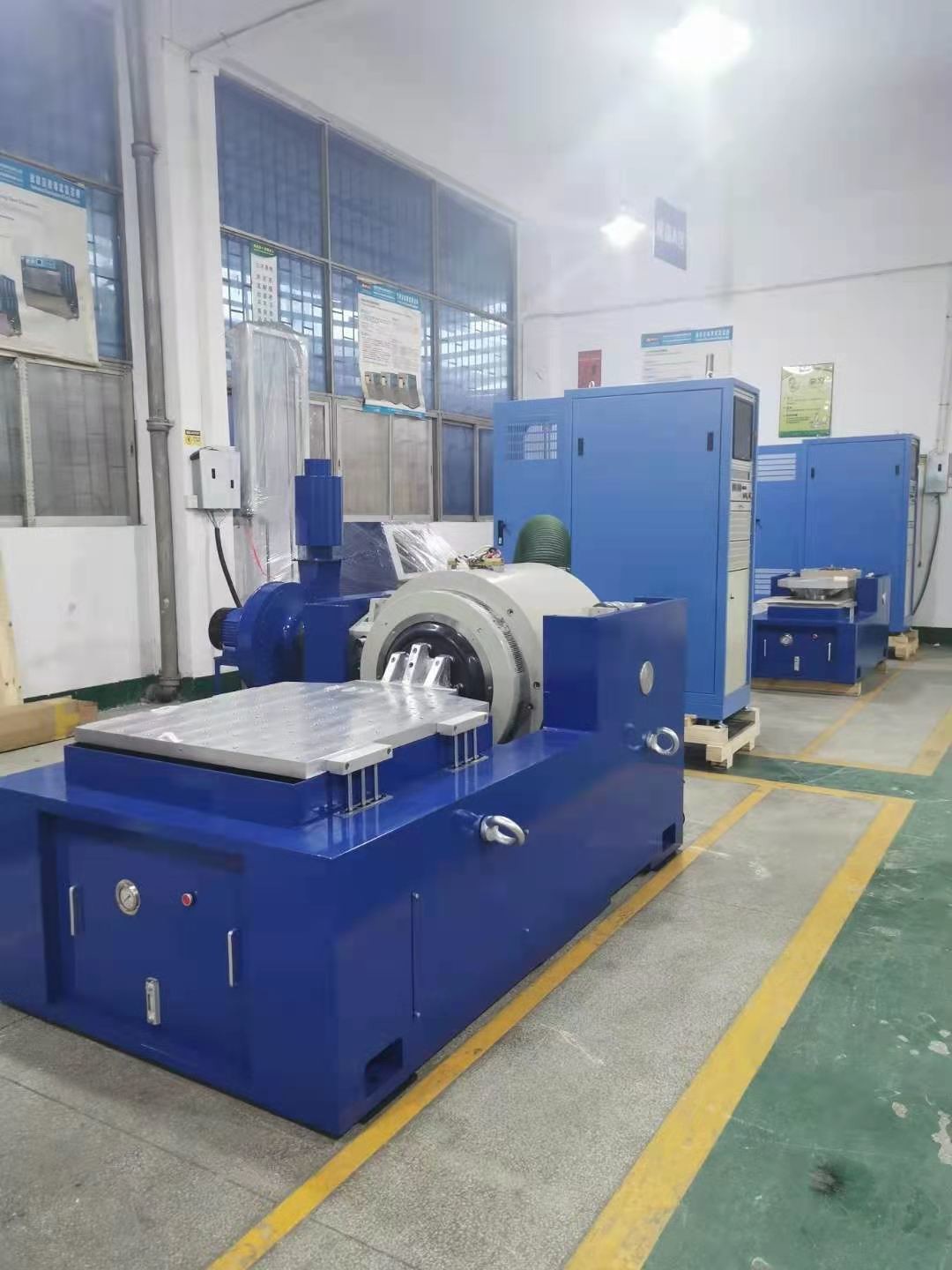

Imagens para referência:
Características do produto
* Sistema de suspensão flexível e guia de linha reta, forte capacidade de carga, bom desempenho de orientação e alta estabilidade.
* A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de carga é forte e o desempenho dinâmico é excelente.
* Diagnóstico de auto-exame rápido e proteção de corrente, alta segurança e confiabilidade;
* O dispositivo de isolamento e amortecimento do airbag faz com que o vibrador não precise da base especial, reproduz perfeitamente a onda de vibração e reduz a transmissão de vibração.
* Proporcionar uso diferenciado de plataformas de expansão horizontal e vertical;
* Pode ser usado com todos os tipos de controladores de vibração e a operação é simples.
