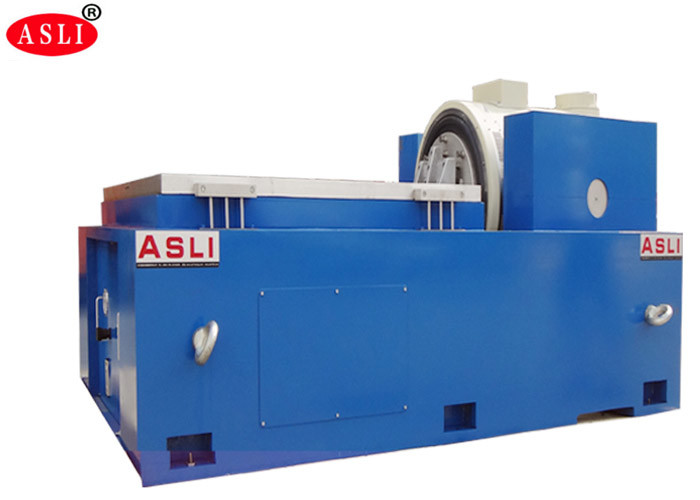

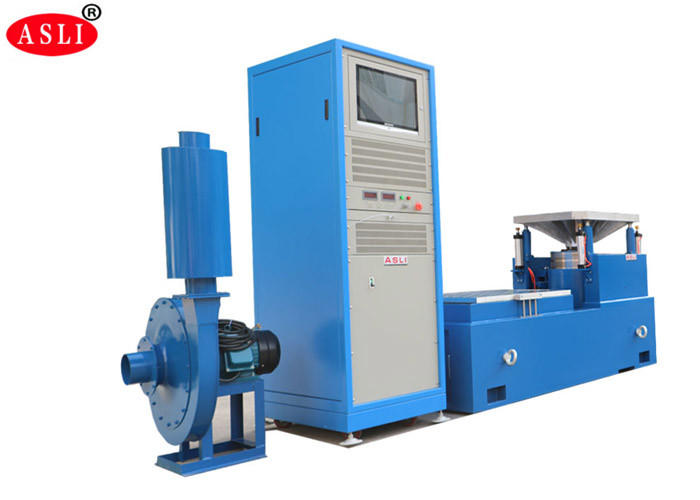

Vibração eletrodinâmica Shaker Table do universal automotivo do IEC 60068 dos padrões de testes da vibração
A vibração eletrodinâmica Shaker Table do universal automotivo do IEC 60068 dos padrões de testes da vibração é usada para avaliar frequências ressonantes de projetos do produto e de pacote e para simular a vibração aleatória que ocorre no disribution ou no ambiente em uso. A máquina é simples de usar pode executar uma vasta gama de teste de vibração de acordo com o governo, a indústria e especificações corporated.
1. Uma estrutura combinada da câmara do teste e do sistema refrigerar que vangloriam-se do projeto compacto e gracioso; console independente
2. Para fazê-lo conveniente para a operação; unidade refrigerando original do compressor e seus acessórios principais importados de no exterior
3. Controlador de tela táctil importado da cor do LCD capaz do controle do automóvel de programas da umidade da temperatura;
4. Com relação da telecomunicação R232. Para encontrar as procuras originais do cliente, os usuários podem escolher dos modelos diferentes do banco do teste de vibração assegurar-se de que além do que bom esfrie
5.Heat e o sistema do selo de ar, este banco da vibração igualmente vangloriam-se do efeito notável da vibração mecânica
equipamento de teste da confiança, vibração de choque
| Especificação de sistema | |||
| Modelo de sistema: | ES 6 | ||
| Escala de frequência: | 3~3500 | ||
| Força avaliado | Seno N | 6000 | |
| N aleatório | 12000 | ||
| Choque N | 12000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,6 | |
| Choque (m/s2) | 1,6 | ||
| Disp máximo. | Curso máximo milímetro (p-p) |
51 | |
| Bobina movente | 6.5kgs | ||
| Dimensão de bobina movente | Diâmetro 230mm | ||
| Max Load: | 180kgs | ||
| Nome | Verificador de embalagem da tabela da vibração/tabela da vibração para peças de automóvel | ||||||||
| Modelo | Força avaliado do seno (N) | Força aleatória avaliado (N) | Escala de frequência (hertz) | Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) | Deslocamento avaliado (p-p) milímetro | Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensão da bobina movente (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
