180kg tabela da vibração da linha central da carga 3, 600kg. Máquina do verificador da vibração de F
Product Details
| força de vibração: | 6000N | Direção de vibração: | 3 eixo |
|---|---|---|---|
| Peso da bobina móvel: | 6,5kg | Deslocamento: | 25mm |
| Máx. Aceleração: | 100g | Aplicativo: | Componente Pequeno |
| Destacar |
180kg tabela da vibração da linha central da carga 3,tabela da vibração da linha central 600kg.f 3,máquina do verificador da vibração 600kg.f |
||
Product Description

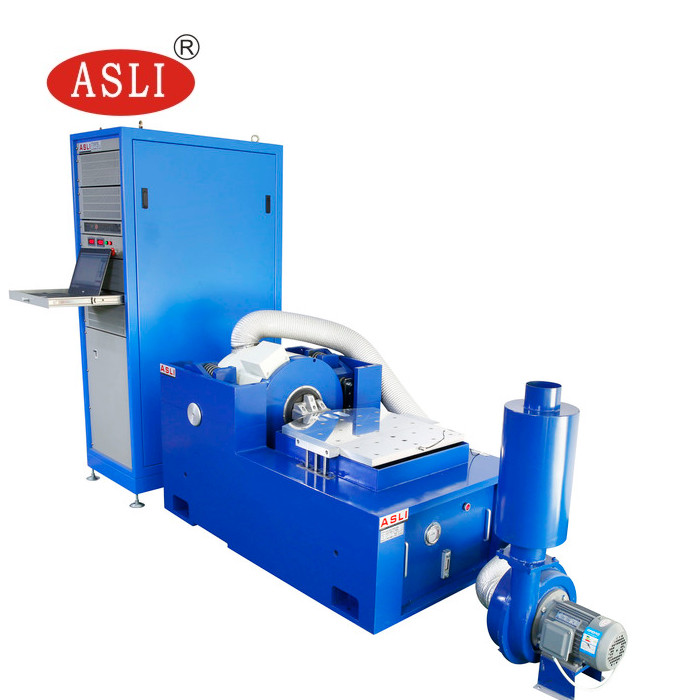

Mesa de Teste de Vibração de 3 Eixos de Frequência de Potência — uma solução de teste de vibração de alto desempenho projetada para avaliação de pequenos componentes. Este sistema oferece simulação de vibração precisa e confiável em uma ampla faixa de frequência, tornando-o ideal para garantia de qualidade, desenvolvimento de produtos e testes de confiabilidade em ambientes industriais e de fabricação.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

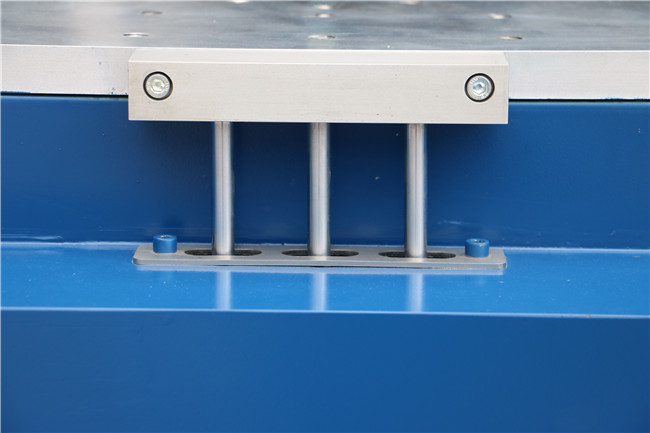

- Sistema de suspensão robusto e guia de movimento linear — forte capacidade de carga, excelentes funções de guia e alta estabilidade.
- Airbag de centro de carga com alta rigidez estática e baixa rigidez dinâmica — forte capacidade de carga e desempenho perfeito na variação de amplitude.
- Comutação de potência Classe D de alta eficiência, corrente de pico 3-sigma, baixo consumo de energia e distorção harmônica mínima.
- Autodiagnóstico rápido com intertravamento de segurança — alta segurança e confiabilidade.
- Dispositivo de isolamento de choque por airbag para a plataforma de vibração — nenhuma fundação adicional necessária, reprodução perfeita da onda vibratória e redução na transmitância de vibração.

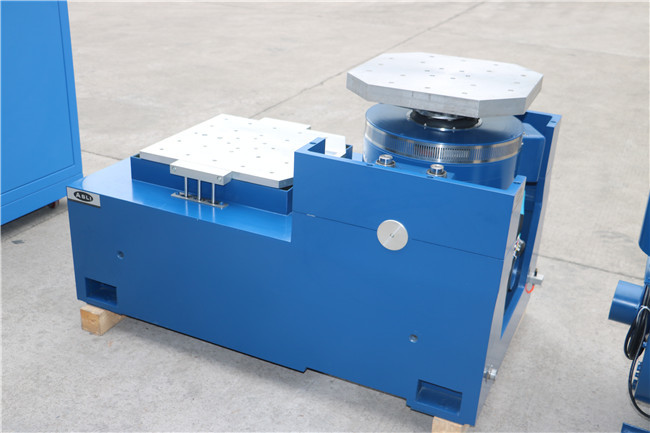

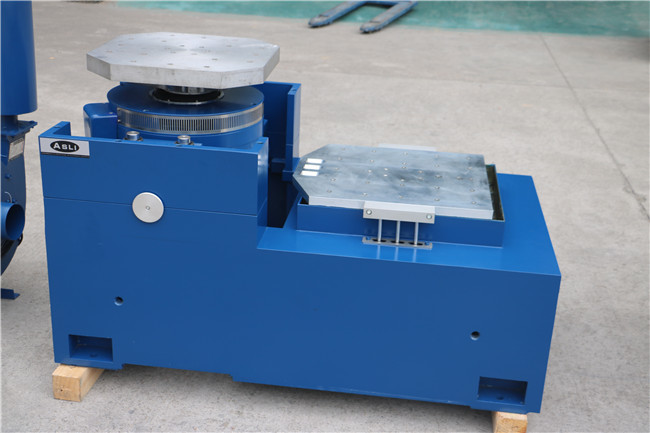

- Plataformas de expansão horizontal e vertical disponíveis para diferentes aplicações.
- Operação simples do controlador.
| Modelo | Tamanho da Bancada (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

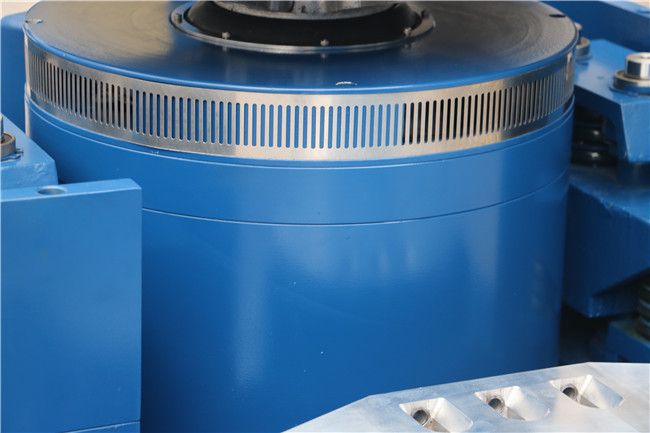

O princípio de funcionamento do excitador de vibração eletromagnético é semelhante ao de um alto-falante, onde um condutor elétrico é movido pela ação da força eletromagnética em um campo magnético. A força para acelerar a parte móvel é gerada pelo equilíbrio entre a corrente de acionamento e o fluxo magnético. Portanto, controlando a corrente de acionamento, pode-se controlar o gerador de vibração.
O nível máximo de aceleração do excitador de vibração eletromagnético é determinado pela corrente máxima e pela carga. Em baixa frequência, o deslocamento da parte móvel é restrito de forma que a aceleração não atinja um alto nível. A frequência de ressonância do elemento móvel é definida acima do limite superior da faixa de frequência.
O desempenho do gerador de vibração pode ser refletido pelo gráfico que exibe a aceleração máxima sob diferentes frequências. Usando um gráfico log-log, a restrição de deslocamento pode ser expressa por uma linha reta com uma inclinação de 6 dB/oitava.
Product Highlights
A mesa vibratória ES-6 de 3 eixos oferece força de 6.000 N, deslocamento de 25 mm, aceleração de 100 g e capacidade de carga de 180 kg. Apresenta suspensão robusta, isolamento de airbag, eficiência energética classe D e autodiagnóstico. Ideal para testes de pequenos componentes com opções de expansor personalizado.
