Agitador de Vibração Vertical para Teste de Laboratório com Dispositivo Personalizado para Qualidade do Produto do Cliente
Para o sistema de teste de vibração, prepare as informações abaixo e envie sua consulta; ajudaremos a recomendar o modelo adequado
Descrição da Amostra
Massa de Teste da Amostra
Dimensões da Amostra
Perfil de teste, se disponível
Aceleração máxima do teste
Teste nas direções X, Y, Z ou apenas na direção Z

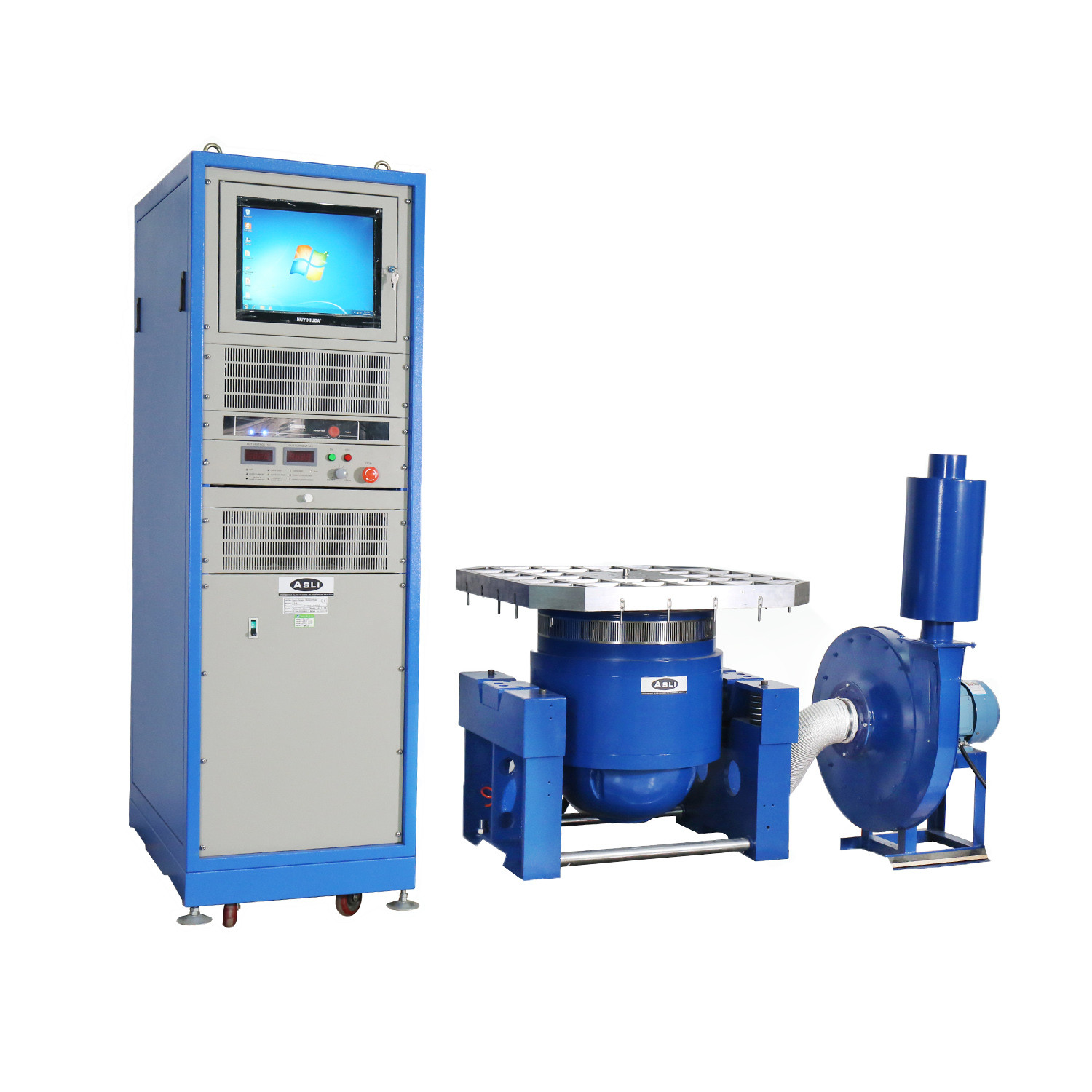

Especificação do modelo em exibição
| Especificação do Sistema | |||
| Modelo do Sistema: | ES-6A | ||
| Faixa de Frequência: | 3~3500 | ||
| Força Nominal | Senoidal N | 6000 | |
| Aleatório N | 12000 | ||
| Choque N | 12000 | ||
| Acel. Máxima | senoidal (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque(m/s2) | 2000 | ||
| Vel. Máxima | senoidal (m/s2) | 1.6 | |
| Choque(m/s2) | 1.6 | ||
| Desloc. Máximo | Curso Máximo mm (p-p) |
51 | |
| Bobina Móvel | 6,5 kg | ||
| Dimensão da bobina móvel | Diâm. 230 mm | ||
| Carga Máx.: | 180 kg | ||
Outras opções de agitadores de vibração disponíveis
| Modelo |
Senoidal Nominal Força (N) |
Aleatório Nominal Força (N) |
Frequência Faixa (Hz) |
Aceleração Nominal (m/s2) | Velocidade Nominal(m/s) |
Deslocamento nominal (p-p)mm |
Carga Máx. (Kg) | bobina móvel (Kg) |
Dimensão da Bobina móvel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemplo de vibração para teste aleatório
Características:
1. Estrutura da armadura dinâmica bem projetada, com uma frequência de ressonância axial de estágio superior mais elevada.
2. Circuito magnético duplo, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos de haste oscilante retos e orientação de rigidez de corpo composto, alta capacidade de carga excêntrica.
4. Base de isolamento por munhão dedicada, facilitando a instalação móvel.
5. Tecnologia avançada no sistema móvel para garantir alta confiabilidade da armadura dinâmica.
6. Novo design de duto para aprimorar o efeito de resfriamento.
7. Rigidez estática e dinâmica do suporte pneumático, aumentando a capacidade da mesa de vibração e melhorando o desempenho em baixas frequências.

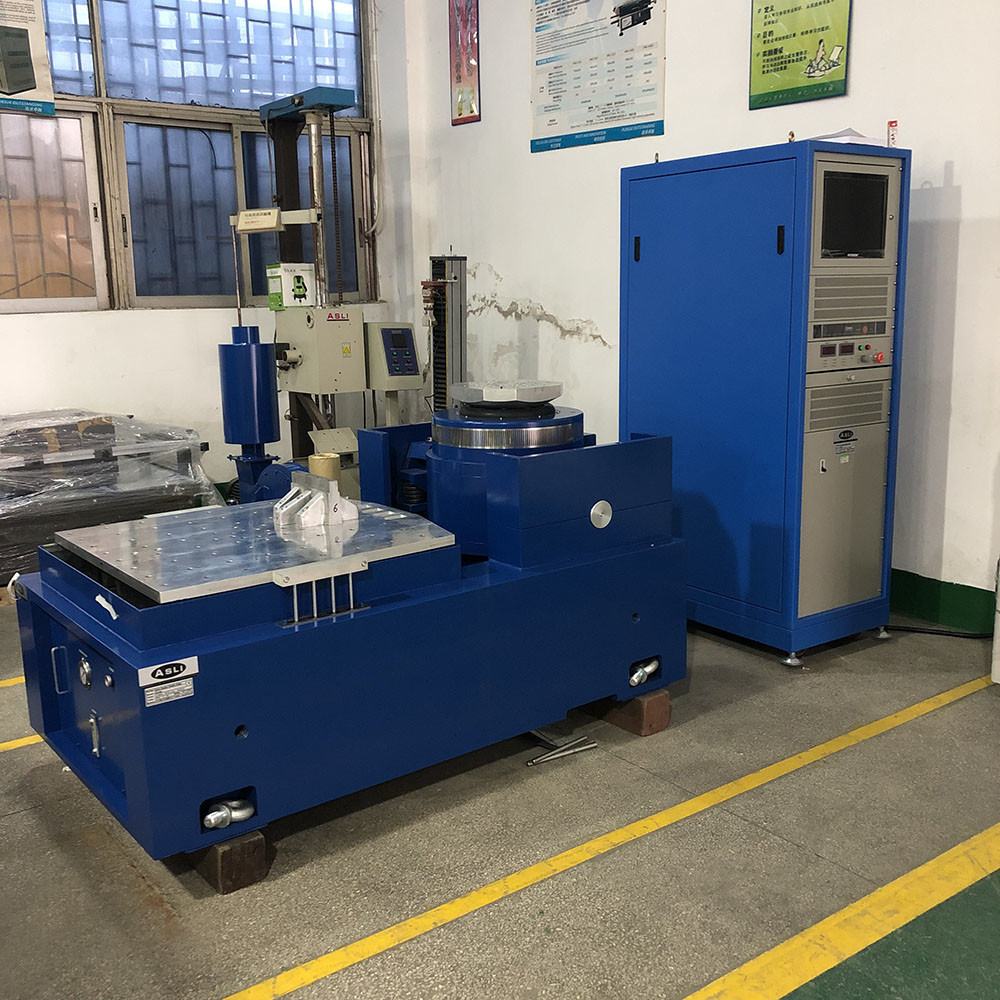

Parâmetros Técnicos da Mesa de Vibração Horizontal (teste nos eixos X, Y)

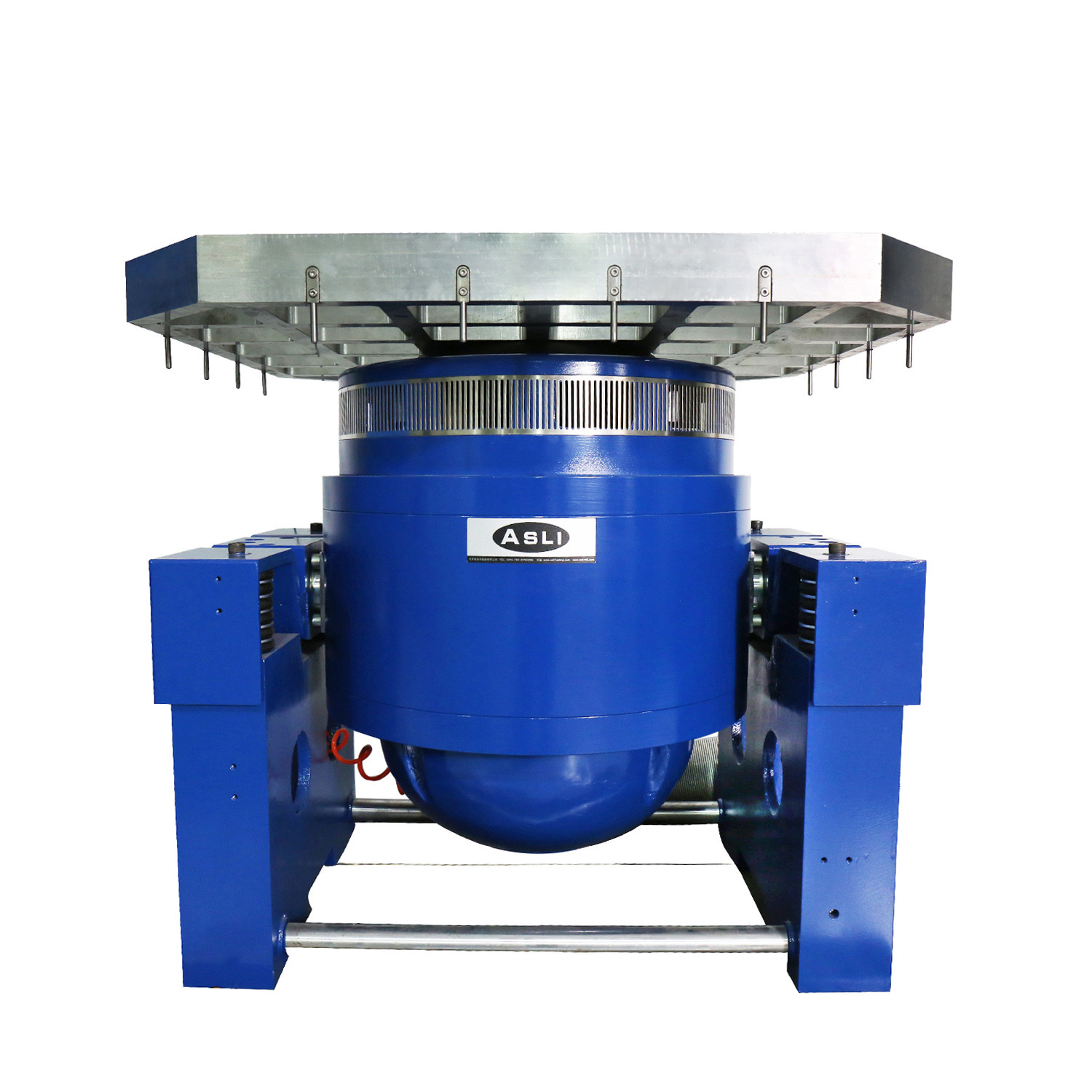

Fotos para referência:
Mais referências:
