sistema de teste eletrodinâmico da vibração de 3000Hz 10KN para o laboratório
Product Details
| Aplicativo: | materila, peças automotivas, embalagens, produtos domésticos | Tensão: | 380 V |
|---|---|---|---|
| Serviço pós-venda fornecido: | Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex | Garantia: | 1 ano |
| Indústrias Aplicáveis: | indústria de armas, civil, eletrodomésticos, automotivo, peças de reposição, eletrônica, aviação | Nome do produto: | sistema de teste de vibração |
| Força do agitador: | 10KN | Adequado para: | Carregamento máximo de itens de teste de 100 kg |
| Faixa de frequência: | 3 ~ 3500Hz | Deslocamento: | 51mm |
| Destacar |
Sistema de teste eletrodinâmico da vibração 10KN,sistema de teste eletrodinâmico da vibração 3000Hz,equipamento de análise laboratorial 3000Hz |
||
Product Description

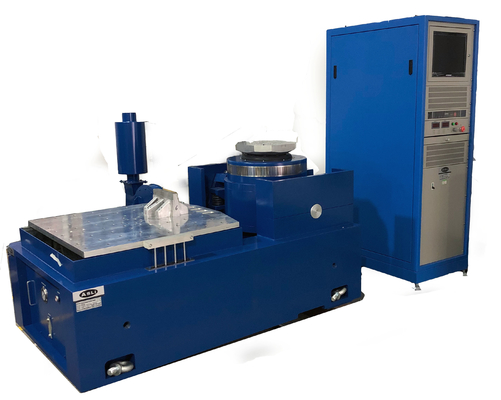

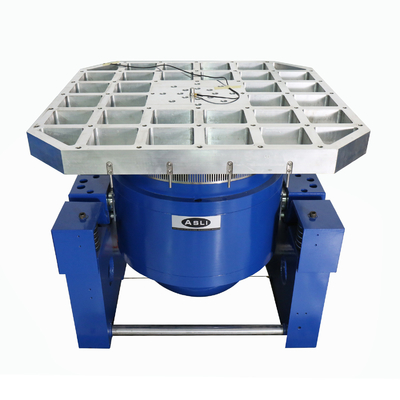

O ES-10 é um sistema de teste de vibração eletrodinâmica de alto desempenho que fornece força senoidal de 10 kN, deslocamento de pico a pico de 51 mm e uma faixa de frequência de 3 ∼ 3500 Hz.Concebido para ISTA e testes laboratoriais, suporta configurações de agitação de vibração verticais e horizontais.
Para nos ajudar a recomendar o sistema de ensaio de vibração mais adequado para a sua aplicação, prepare as seguintes informações e inclua-as no seu pedido:
- Descrição do espécime
- Massa de ensaio da amostra
- Dimensões da amostra
- Perfil de ensaio (se disponível)
- Aceleração máxima do ensaio
- Ensaio na direção X, Y, Z ou apenas na direção Z
| Parâmetro | Unidade | Valor |
|---|---|---|
| Modelo de sistema | - Não. | ES-10 |
| Faixa de frequência | Hz | 3 ¢3500 |
| Força nominal | N | 10000 |
| Força nominal Random | N | 20000 |
| Força nominal de choque | N | 20000 |
| Aceleração Máxima | m/s2 | 1000 |
| Aceleração máxima Random | m/s2 rms | 1000 |
| Aceleração máxima | m/s2 | 2000 |
| Velocidade máxima | m/s | 1.8 |
| Velocidade máxima | m/s | 1.8 |
| Deslocamento máximo (p-p) | mm | 51 |
| Massa da bobina móvel | Quilos | 12 |
| Dimensão da bobina móvel | mm | Dia 240 |
| Carga máxima | Quilos | 270 |
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
- Dual-circuito magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
- Rocker Rod rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicado ao uso de hormônios, a instalação de conveniência móvel.
- A tecnologia avançada move-se em torno do sistema para garantir o círculo dinâmico de alta confiabilidade.

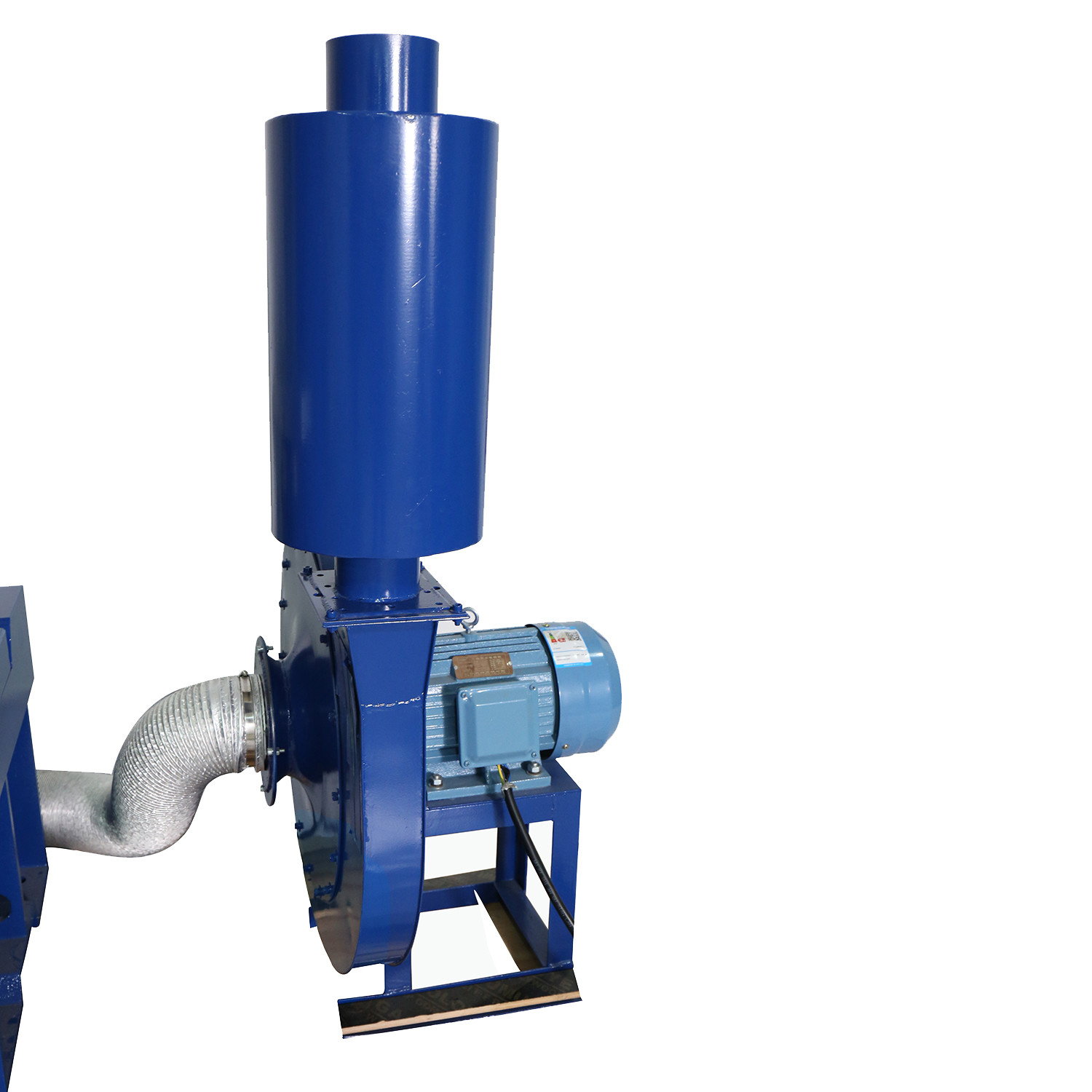

- Novo projeto de dutos e reforço do efeito de arrefecimento.
- Rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorando o desempenho de baixa frequência.
Bem-vindo a contactar-nos para mais informações e soluções personalizadas.
Product Highlights
Sistema de teste de vibração eletrodinâmica 10KN com frequência de 3 ~ 3500 Hz, deslocamento de 51 mm e carga máxima de 270 kg. Ideal para testes ISTA nos setores automotivo, eletrônico e de aviação. Possui circuito magnético duplo, resfriamento avançado e alta confiabilidade. Apoiado por 1 ano de garantia e suporte global de engenheiros.
