Equipamento de ensaio de vibração ES-10.pdf

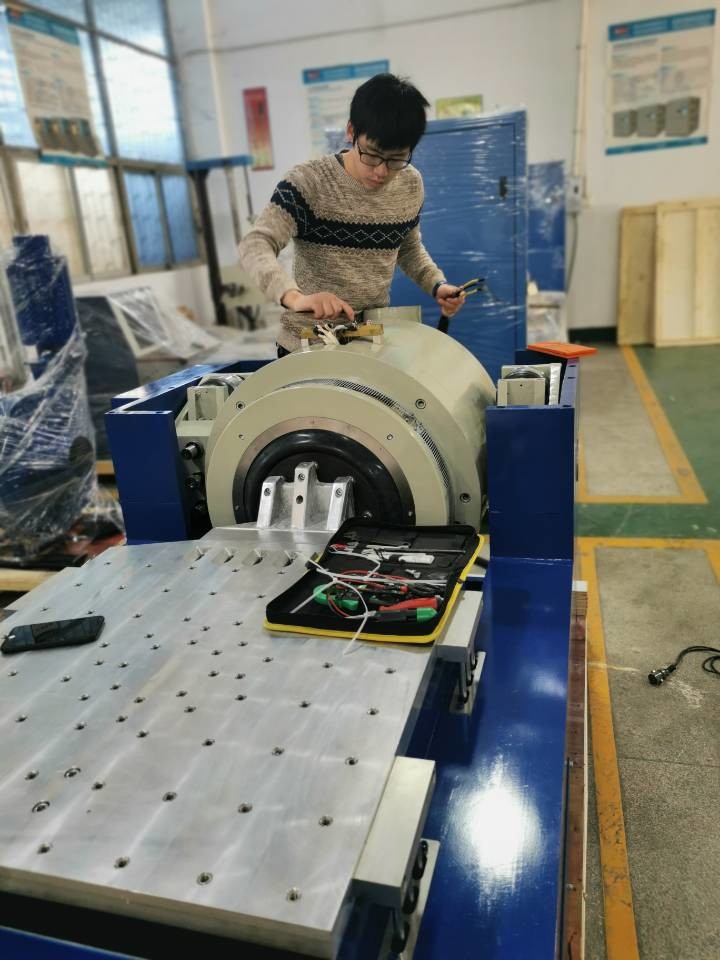

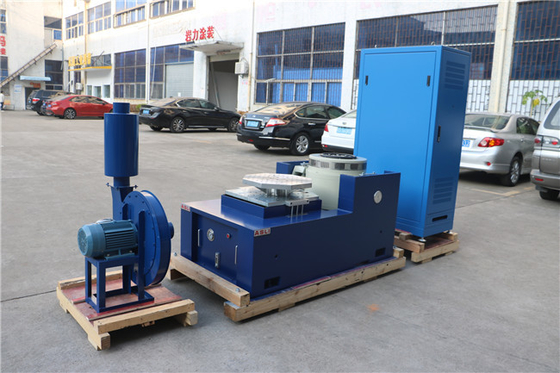

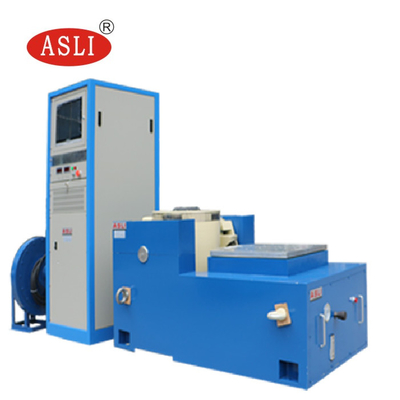

Máquina de ensaio de mesa de vibração de vibração de alta frequência de eletrodinâmica vertical e horizontal
máquina de ensaio de vibração de acordo com o ensaio de projeto padrão relacionado com a bateria, simulação, sob a determinada condição do ensaio de vibração da bateria,A bateria ou a bateria está fixada na mesa de vibração, de acordo com a frequência prescrita, a aceleração e o modo de deslocamento ao longo da bateria, a vibração da amostra de três direções mutuamente perpendiculares não deve causar fugas,Não percas a coragem.Não está quebrado, não há fogo nem explosão.
Parâmetros técnicos:
Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norma de ensaio:
GB/T 31486-2015
UL 1642:2012 < Norma para baterias de lítio >
UL 2054: 2012 < Baterias para uso doméstico e comercial>
UN38.3(2012) < Parte 3: Proposta de transporte de mercadorias perigosas - Manual de ensaio e norma>
IEC 62133-2:2017 < Requisitos de segurança para células secundárias portáteis fechadas e para baterias fabricadas a partir delas, para utilização em aplicações portáteis - Parte 2: Sistemas de lítio >
IEC 62281: 2004
IEC 60086: 2007
Os testes de vibração do âmbito de aplicação são extremamente amplos, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos e outros produtos industriais.
Para além do banco de ensaio de vibração, a nossa gama de produtos abrange também:
(1) Série de ensaio de temperatura/umidade: câmara de ensaio de temperatura/umidade, câmara de ensaio de marcha em estabilidade, câmara de ensaio de choque térmico,Câmara de ensaio UV de temperatura e umidade, câmara de temperatura de velocidade da rampa.
(2) Série de envelhecimento:Temperatura elevadaForno, Forno de secagem a vácuo, Câmara de ensaio de envelhecimento por ventilação por ar, Câmara de ensaio de envelhecimento por vapor, Câmara de ensaio de ozono, Combustão no equipamento de ensaio
(3) Teste de simulação do tempotsérie: câmara de ensaio de pulverização por chuva, câmara de ensaio de poeira, câmara de ensaio de envelhecimento por lâmpada de xenônio, câmara de ensaio de resistência aos raios UVb- Não.
(4) Série de ensaios mecânicos: máquina de ensaio de vibração, máquina de ensaio de queda,Máquina de ensaio de colisão, Teste de choque mecânico de aceleraçãoetc.
Se precisar de mais informações sobreUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, não hesite em enviar as suas perguntas.
