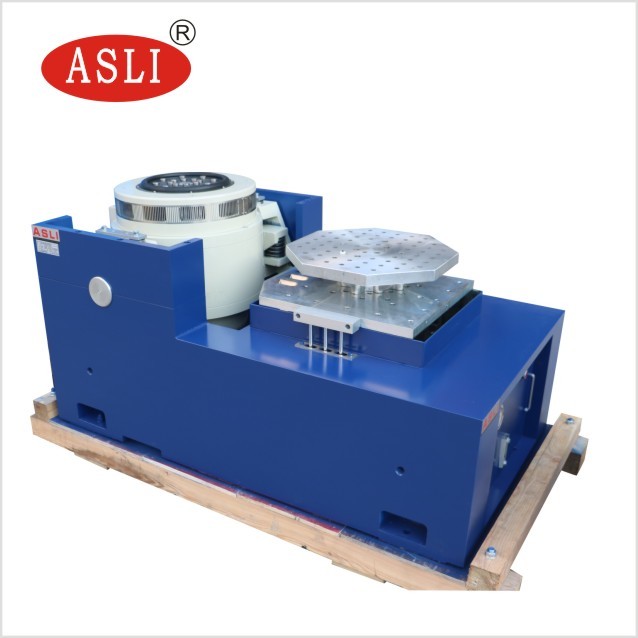

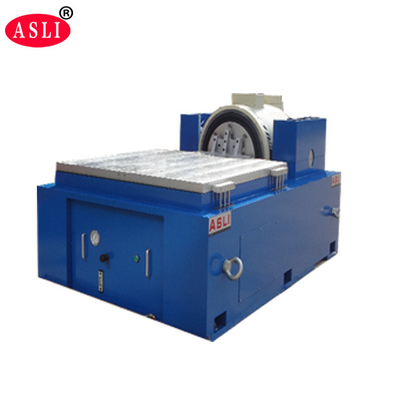

Máquina eletrodinâmica para ensaio de vibrações de alta frequência com mesa de liga de magnésio
Aplicação
O Shaker de Vibração de Alta Frequência adotou a "estrutura de circuito magnético duplo", "círculos de ação de esqueleto auto-gerados", "suporte aéreo" e "rolamentos de rolos e orientação linear","Isolamento de trunião" tecnologia moderna avançada e tecnologia especial, podem ser completados em testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga, a serem completados pelo teste clássico de pulso e espectro de resposta ao choque.É amplamente utilizado na defesa nacional., armas, aviação, aeroespacial, comunicações, electrónica, aparelhos eléctricos, comunicações, aparelhos domésticos e outros domínios.
(1) Força nominal: força senoidal 10000N; força aleatória 10000N; força de choque 20000N;
(2) Faixa de frequência:3Hz a 3000Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
(3)Modo de varredura de frequência: linear, logarítmico, varredura para a frente e para trás, frequência fixa
(4) Frequências de varredura: 1 a 32767
(5) Tempo de frequência de varredura: frequência fixa/solo 1-3600mins, podem ser exibidas curvas de frequência de varredura.
(6) Aceleração máxima 1000 m/s2(sem carga)
(7) Velocidade máxima: 1,8/s
(8) Deslocamento máximo: 51 mmp-p (sem carga), duplo pico
(9)Deslocamento de impacto: 51 mm
(10)Peso da bobina móvel:14kg
(12) Ondas de vibração: seno, aleatório, choque
(13)Diâmetro da bobina móvel: Φ240 mm
(14) Dimensão do sistema de vibração: W1060xH750xD845mm
(15) Peso do sistema de vibração: 960 kg

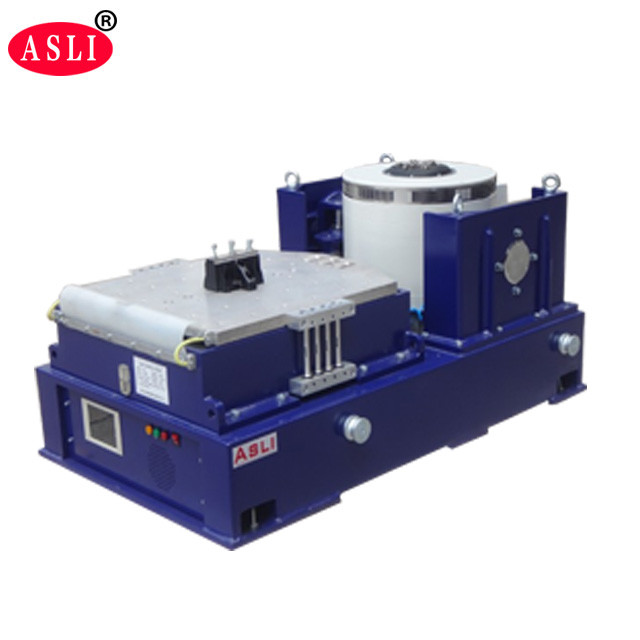

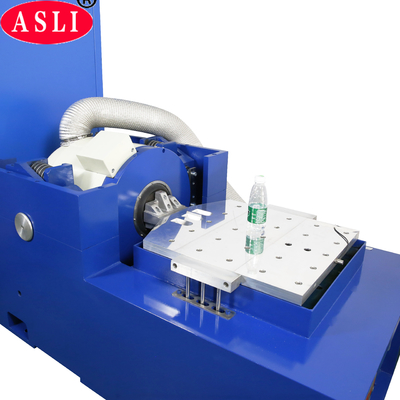

(16) Expansor vertical de 600 mm*600 mm e mesa de deslizamento horizontal de 600 mm*600 mm
Parâmetros técnicos:
| Nome | Tabela de vibração de embalagem/teste de vibração para peças de automóveis | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

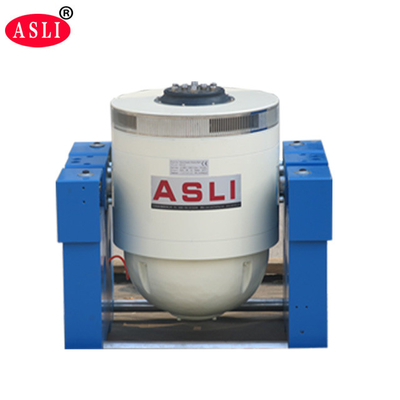

(1) Gerador de vibrações 1 conjunto
(2) Controlador de vibrações 1 conjunto
(3)Câmara de ligação de comunicação 1
(4) DA-10 Amplificador de potência 1 conjunto
(5) Potência de excitação 1 pc
(7) Software do condutor 1 conjunto
(8)Sistema de arrefecimento 1 conjunto
(9) Computador industrial 1 conjunto
(10) Impressora a cores 1 conjunto (opcional)
(11) Sensor de aceleração (incluindo linha de saída) 1 pc
(12) Instalação de vibração 1 conjunto (opcional, de acordo com a amostra de ensaio
Controlador de vibração digital
O controlador de vibração é o mais recente projeto da nossa empresa.
que adota um sistema internacional avançado distribuído
Arquitetura, e seu núcleo é a mais recente série TMS320
Processador de alta velocidade de TI de ponto flutuante de 32 bits
O relatório de ensaio é gerado automaticamente em
Microsoft Word. Durante ou após o teste, o
relatório de teste pode ser editado e, em seguida, gerado
automática ou manualmente.
