máquina do teste de vibração da varredura do seno 380V, dispositivo dos testes de vibração 3KN
Product Details
| força seno: | 3000N | Velocidade: | 1,6m/s |
|---|---|---|---|
| Direção de vibração: | Vertical | Aceleração: | 100g |
| Freqüência: | 3 ~ 3500Hz | Poder: | 380V 3 fase |
| Deslocamento: | 25mm | ||
| Destacar |
Teste de vibração da varredura do seno 3KN,teste de vibração da varredura do seno 380V,Dispositivo dos testes de vibração 3KN |
||
Product Description

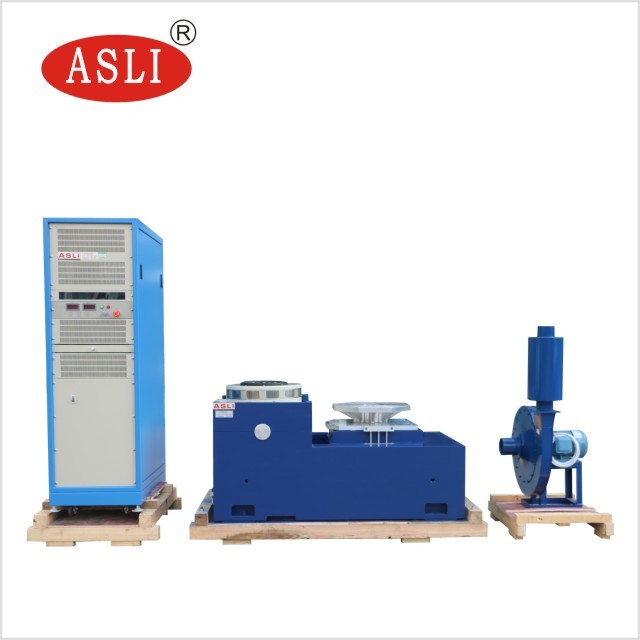

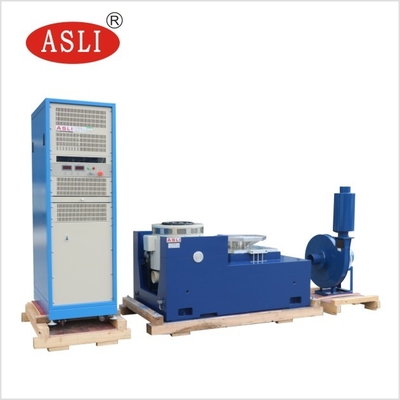

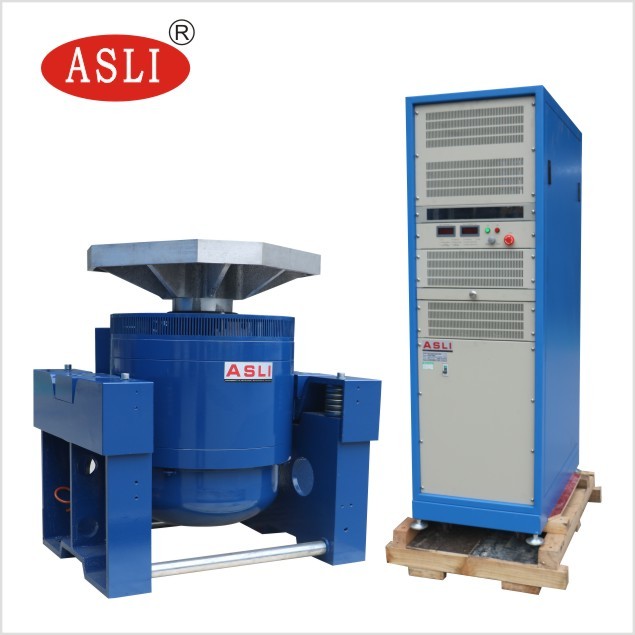

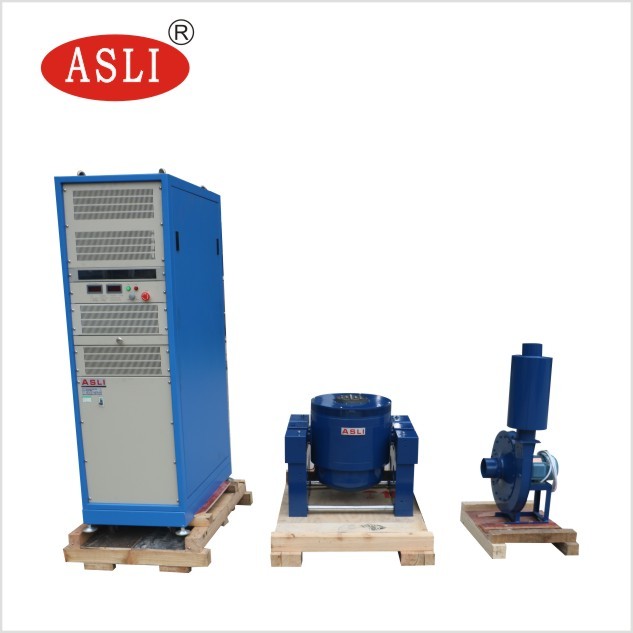

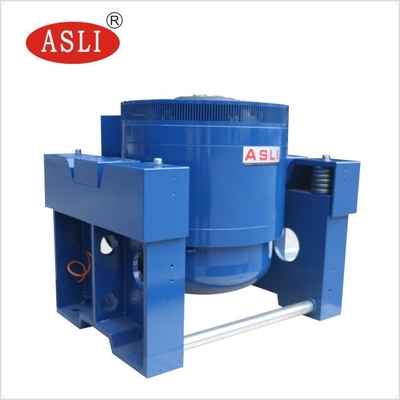

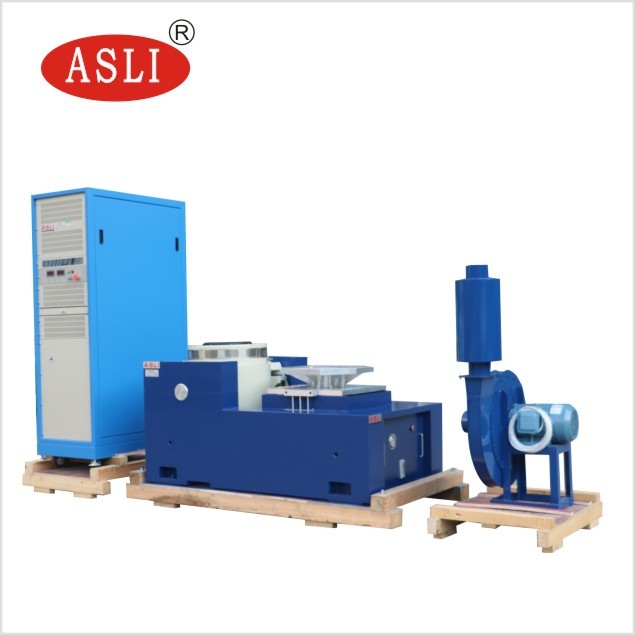

A Máquina de Teste de Vibração por Varredura Senoidal de 380V é um dispositivo de teste de vibração eletrodinâmico de alto desempenho de 3KN, projetado para testes precisos de varredura de frequência e testes de vibração climática. Como fabricante líder de Testadores de Vibração de Alta Frequência Eletrodinâmicos e séries de Testadores de Fadiga de Vibração de Alta Frequência, incorporamos tecnologias avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos com guia linear e isolamento de pivô. Este sistema realiza testes de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga e testes de pulso clássicos (onda senoidal, trapezoidal, dente de serra), bem como testes de espectro de resposta de choque.
Esses produtos são amplamente utilizados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem projetado, com maior frequência de ressonância axial do estágio.
- Circuito duplo magnético, baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos da haste oscilante retos e rigidez do corpo composto orientada para importação, com capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
- O sistema móvel de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- O novo design do duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dentro de um pequeno banco de carga para realizar maior aceleração e frequência de trabalho, melhorando a capacidade de carga e o desempenho de todo o banco da máquina.
- O banco horizontal e o banco de vibração são do tipo integral, com estrutura perfeita e instalação e ajuste convenientes.
- Trilho de pressão estática, em V, com capacidade de resistência à inclinação e resistência à carga enviesada.
- Bomba de óleo embutida, boa estrutura e fácil operação.
| Modelo | Tamanho do Banco (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
O banco estendido vertical VT e as braçadeiras especificadas são calculados com precisão e projetados elaboradamente para garantir que o cliente obtenha o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade e mão de obra.
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho do Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
