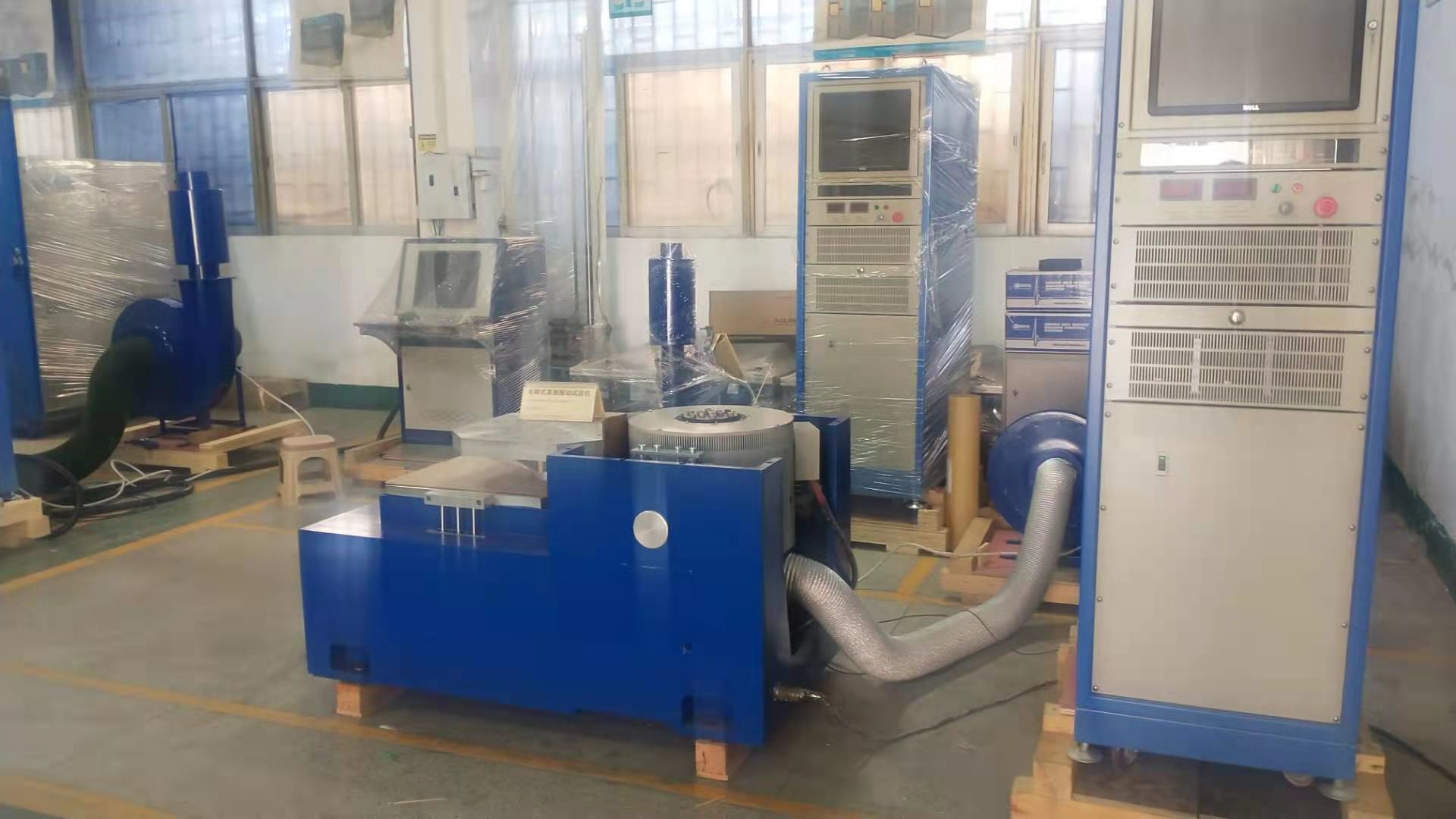

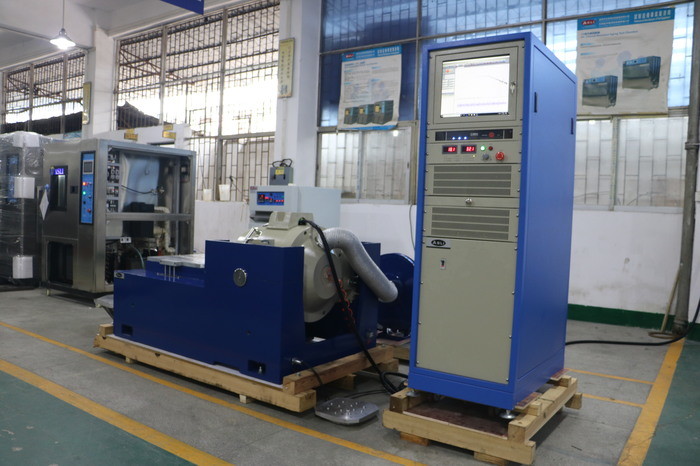

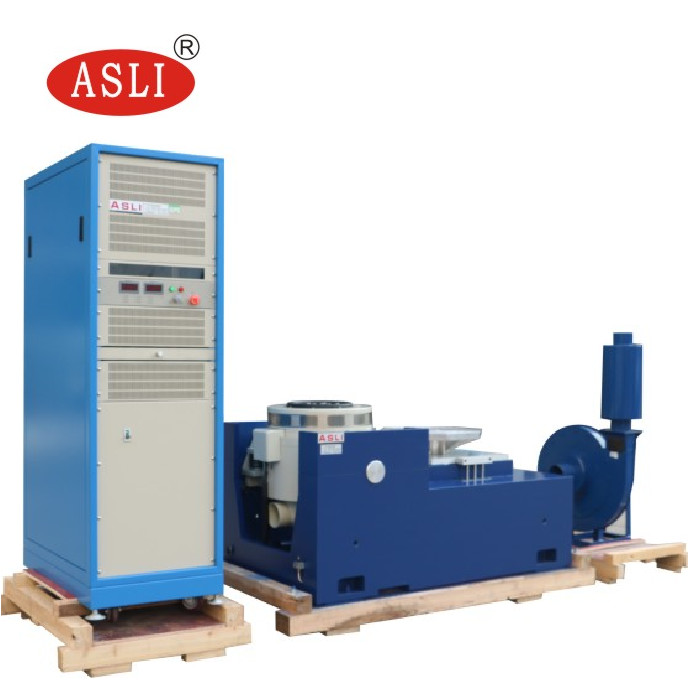

XYZ Banco de ensaio de vibração de vibração eletrodinâmica de alta frequência de três eixos

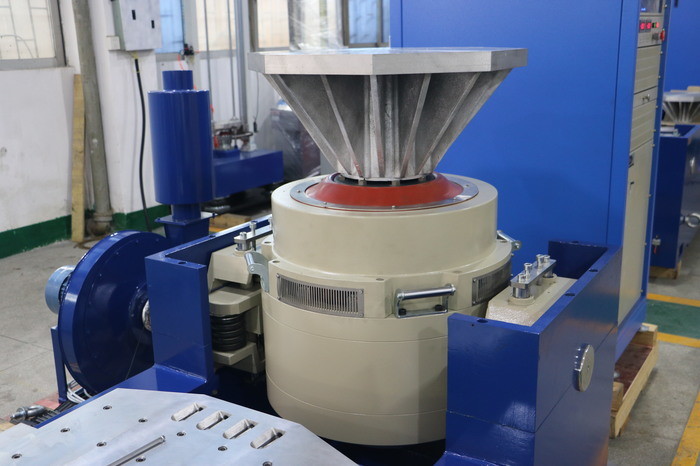

O Shaker de vibração eletrodinâmica fornece uma plataforma de teste para simulação de embalagem e transporte, choque mecânico, perfil de missão e qualquer outra simulação de condições do mundo real.Utilizando o controlador mais avançado, o sistema de circuito fechado pode reproduzir com precisão as condições de vibração do mundo real em produtos das indústrias como eletrônica, automotiva, aeroespacial, aviação, etc.
Parâmetros técnicos do sistema de vibração
| Ponto | Descrição | |
|
Força (máximo) |
Sinus | Pico de 600 kg/h |
| Acontecimentos | 600Kg.f r.m. | |
| Choque. | Pico de 600 kg/h | |
| Faixa de frequência | 5 ~ 3500 Hz | |
| Max. Deslocamento | (Pico a Pico) 51 mm | |
| Velocidade máxima | 10,8 m/s | |
| Max. Aceleração | 100G (980 m/s2) sem carga | |
| Direção da vibração | Vertical e horizontal | |
| Dia da armadurametro | 200mm | |
| Massa efetiva da blindagem | 6 kg | |
| Parafusos de mesa | 17 × M10 | |
| Max. - O quê?carga útil | 30Está bem.g | |
| Fugas magnéticas | < 10 gauss | |
| Frequência de isolamento das vibrações axiais | 2.5HZ | |
| Momento excêntrico admissível | > 300 N.m. | |
| Dimensão | 1200 mm*790 mm*840 mm (excluindo o expansor de cabeça) | |
| Peso | 1600 kg (excluindo a mesa deslizante) | |
Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.

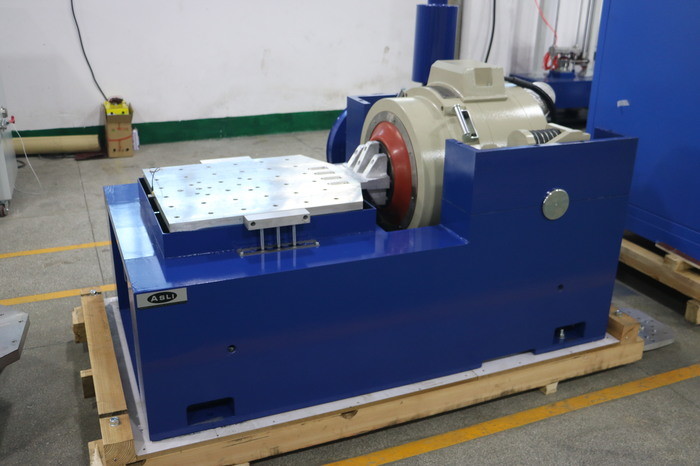

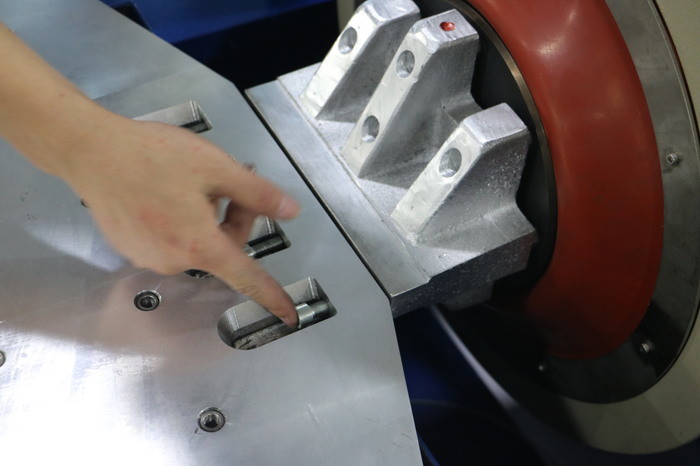

Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
