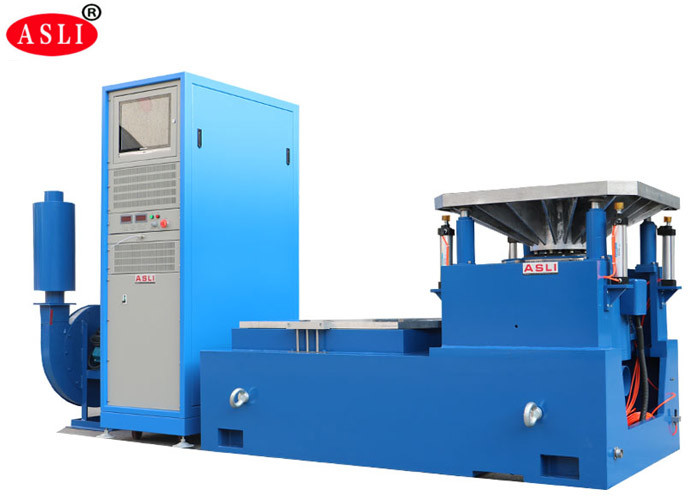

Tabela do teste de vibração 30KN, máquina do teste de vibração do transporte 3500HZ

Brand Name: ASLI
Model Number: ES-30
Place of Origin: CHINA
Certification: CE
Minimum Order Quantity: 1 grupo
Price: 10000~50000
Supply Ability: 50Set/month
Delivery Time: 30~40 dias
Payment Terms: L/C, D/A, D/P
Standard Packaging: Filme dos PP + caixa de madeira poli

Product Details


Aplicativo: materila, peças automotivas, embalagens, produtos domésticos Tensão: 380 V
Serviço pós-venda fornecido: Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex Garantia: 1 ano
Indústrias Aplicáveis: indústria de defesa, civil, eletrodomésticos, automotivo, peças de reposição, eletrônica, aviação Nome do produto: sistema de teste de vibração
Força do agitador: 30 KN Adequado para: Artigos de carregamento máximos do teste 450kgs
Faixa de frequência: 3 ~ 3500Hz
Destacar

Tabela do teste de vibração 30KN

,

Tabela do teste de vibração 3500HZ

,

Teste de vibração do transporte 3500HZ

Product Description

Tabela de ensaio de vibração de 30KN ¥ Máquina de ensaio de vibração de transporte de 3500 Hz

O ES-30 é uma mesa de teste de vibração de transporte de alto desempenho projetada para simular condições reais de vibração de transporte.000 N e uma faixa de frequências de 3 ‰ 3500 Hz, este shaker de direcção XYZ fornece resultados fiáveis e repetíveis para testes de fiabilidade e durabilidade do produto.

Informações necessárias para a recomendação do modelo

Para nos ajudar a recomendar o sistema de ensaio de vibração mais adequado para a sua aplicação, prepare e forneça os seguintes pormenores na sua consulta:

  • Descrição do espécime
  • Massa de ensaio da amostra
  • Dimensões da amostra
  • Perfil de ensaio (se disponível)
  • Aceleração máxima exigida para o ensaio
  • Direção do ensaio: eixos X, Y, Z ou apenas eixo Z
Especificações do sistema ES-30
Parâmetro Unidade Valor
Modelo de sistema - Não. ES-30
Faixa de frequência Hz 3 ¢ 3500
Força nominal (sinus) N 30,000
Força nominal (aleatória) N 30,000
Força nominal (choque) N 60,000
Aceleração máxima (sinus) m/s2 1000
Aceleração máxima (aleatória) m/s2 rms 1000
Aceleração máxima (choque) m/s2 2000
Velocidade máxima (seno) m/s 1.8
Velocidade máxima (choque) m/s 1.8
Deslocamento máximo (p-p) mm 51
Massa da bobina móvel Quilos 40
Dimensão da bobina móvel mm Ø 450
Carga máxima Quilos 100
Outras opções de agitadores de vibração disponíveis
Modelo Força senoidal nominal (N) Força aleatória nominal (N) Faixa de frequência (Hz) Aceleração nominal (m/s2) Velocidade nominal (m/s) Deslocamento nominal (p-p) mm Carga máxima (kg) Empilhadeira móvel (kg) Dimensão da bobina móvel (mm)
ES-1 1000 1000 3 ¢3500 400 1.2 25 70 2.5 Φ150
ES-2 2000 2000 3 ¢3500 800 1.6 25 70 2.5 Φ150
ES-2a 2000 2000 3 ¢3500 300 1.6 40 70 8 Φ230
ES-3 3000 3000 3 ¢3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3 ¢3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3 ¢3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3 ¢3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3 ¢ 3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3 ¢ 3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3 ¢ 2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3 ¢ 2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3 ¢ 2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3 ¢ 2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3 ¢2500 1000 1.8 51 1000 90 Φ450
ES-120 120000 120000 3 ¢ 2200 1000 1.8 51 1100 90 Φ500
ES-160 160000 160000 3 ¢ 2100 1000 1.8 51 1500 150 Φ600
ES-200 200000 200000 3 ¢ 2000 1000 1.8 51 2500 200 Φ650
ES-350 350000 350000 3 ¢1700 1000 1.8 51 4500 300 Φ870
Exemplo de vibração para testes aleatórios
Random vibration test profile graph showing acceleration versus frequency for the ES-30 vibration test table
Características fundamentais
  1. Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
  2. O projeto de dois circuitos magnéticos garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
  3. Rocker rod rolos com direita e orientação de rigidez do corpo composto orientada para a importação para excelente capacidade de carga excêntrica.
  4. Trunnion fundação de isolamento dedicada ao uso de hormônios, oferecendo instalação móvel conveniente.
  5. A tecnologia avançada do sistema móvel garante uma elevada fiabilidade do círculo dinâmico.
  6. O novo projeto de dutos aumenta o efeito de arrefecimento.
  7. Rigidez estática e dinâmica do rolamento com efeito de balão pequeno, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.

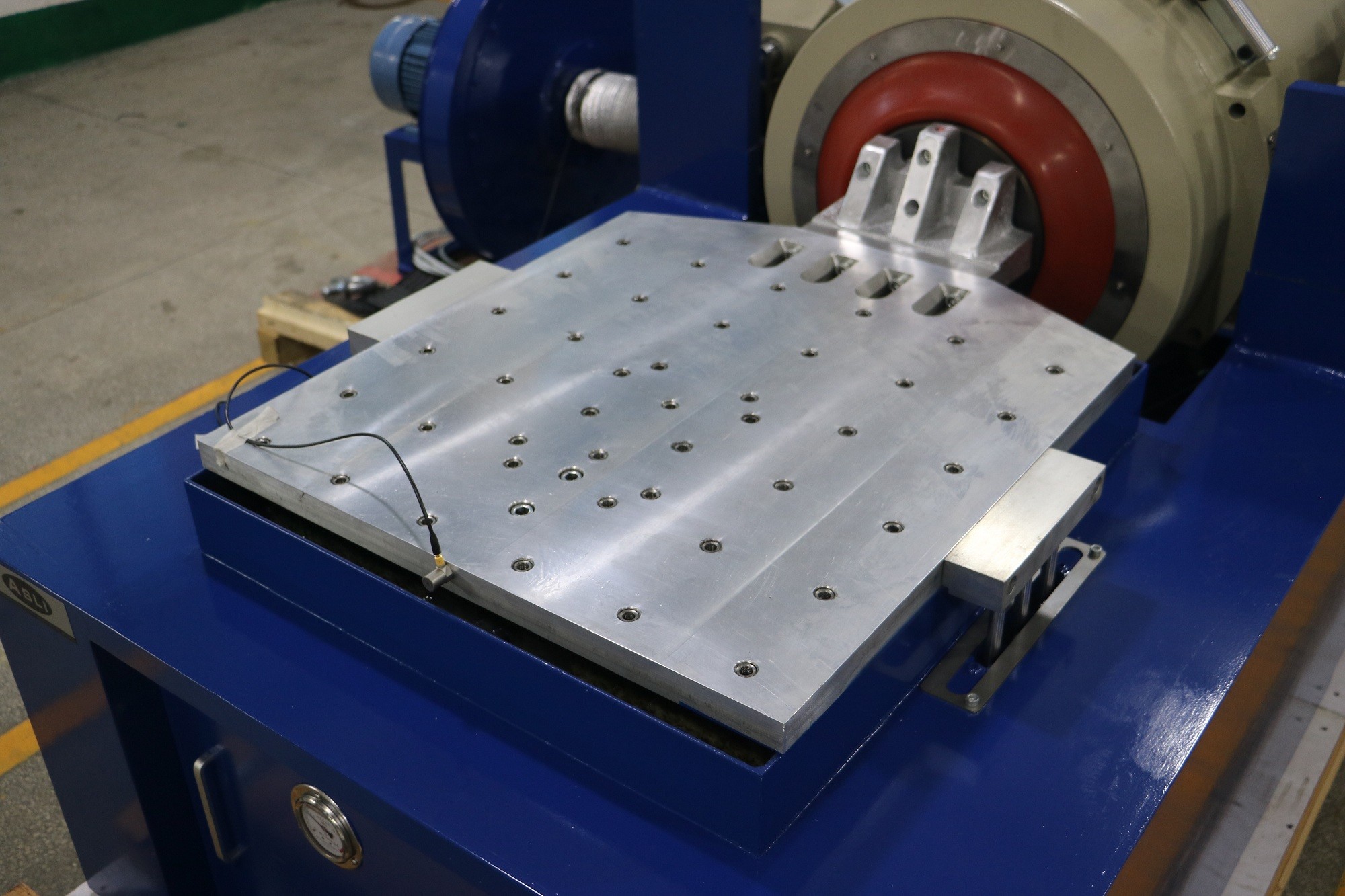

Parâmetros técnicos da tabela de vibrações horizontais (ensaios no eixo X e Y)
Technical parameters diagram for horizontal vibration table X and Y axis testing configuration
Parâmetros técnicos da tabela de vibrações verticais (teste no eixo Z)
Technical parameters diagram for vertical vibration table Z axis testing configuration
Imagens de referência

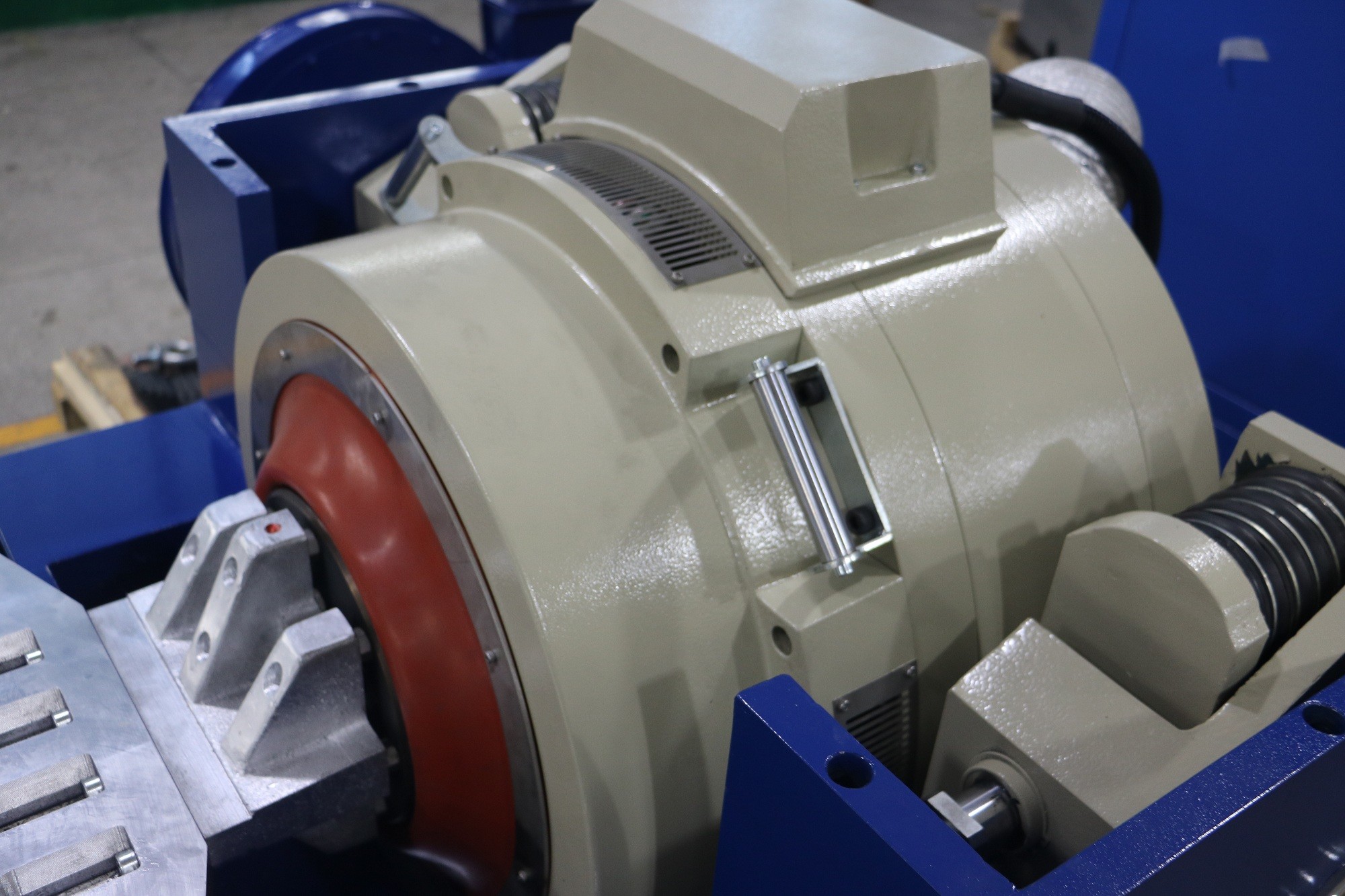

ES-30 vibration test table system overview showing the complete shaker assembly Close-up view of the ES-30 vibration shaker moving coil and armature assembly
Imagem da embalagem
Packing configuration for the ES-30 transportation vibration test table, showing protective packaging for shipping

Bem-vindo a entrar em contato conosco para a Tabela de Teste de Vibração de Transporte Simulador de Vibração de Transporte, XYZ Direction Shaker.A nossa equipa está pronta para ajudá-lo na selecção do modelo ideal para as suas necessidades de teste.

Product Highlights

Mesa de teste de vibração 30KN com faixa de frequência de 3 ~ 3500 Hz, suportando cargas de até 450 kg. Ideal para testes automotivos, eletrônicos, de aviação e de defesa. Apresenta resfriamento avançado, alta confiabilidade e simulação de direção XYZ. Apoiado por 1 ano de garantia e suporte global de engenheiros.
