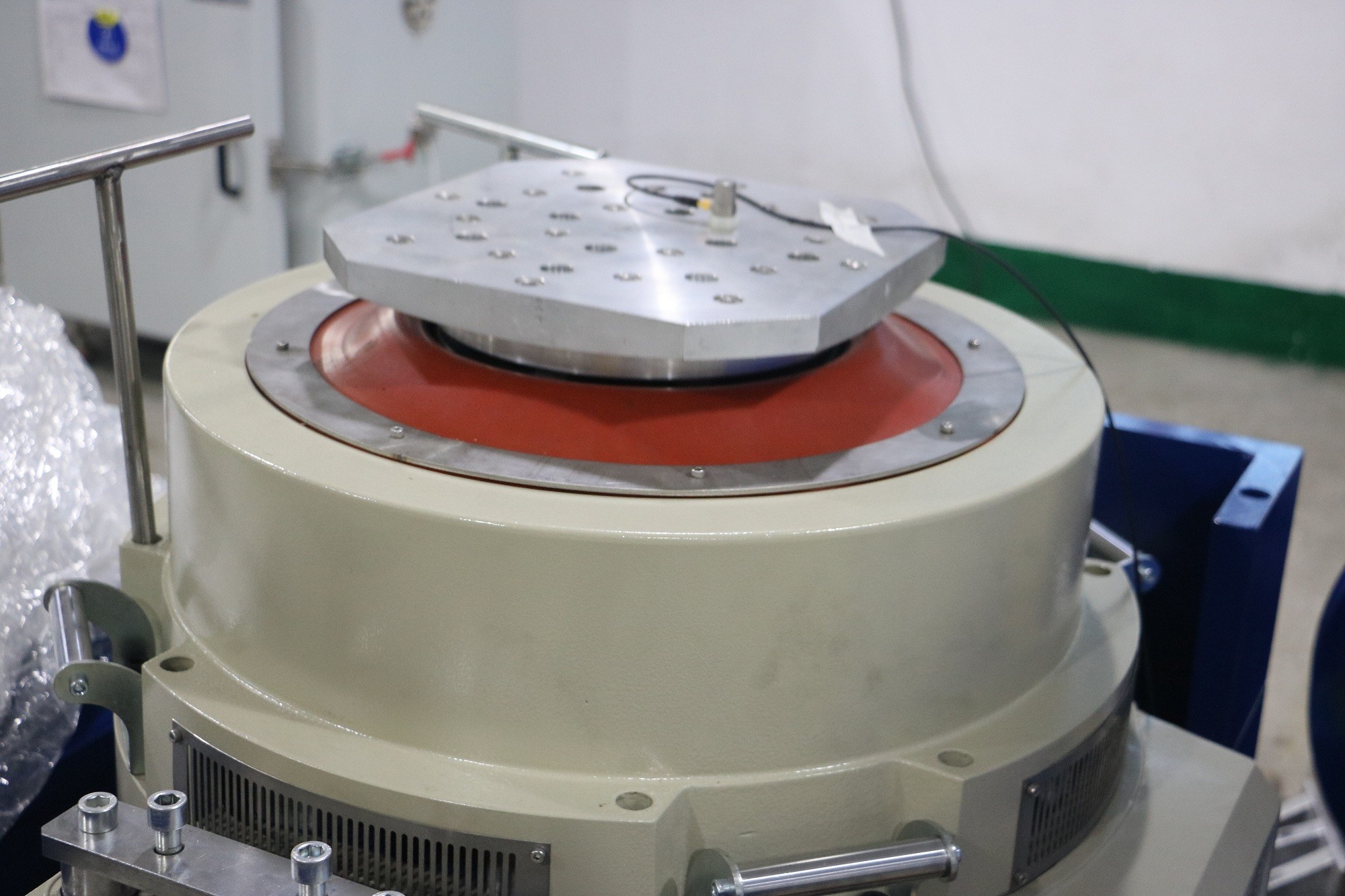

vibração eletrodinâmica Shaker System For Auto Mobile de 10000N 3000Hz
Product Details
| força senoidal: | 10000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3000 Hz |
| carregando: | 270 kg | aceleração: | 100G |
| armadura: | 240mm | ||
| Destacar |
sistema do abanador da vibração 10000N,sistema do abanador da vibração 3000Hz,abanador 10000N eletrodinâmico |
||
Product Description
O Agitador de Vibração de Alta Frequência adota tecnologias modernas avançadas, incluindo uma estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos e guias lineares, e isolamento de munhão. Ele pode realizar testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de espectro de resposta de pulso e choque clássicos (meia-onda senoidal). É amplamente utilizado nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Força Nominal: Força senoidal 10000N; força aleatória 10000N; força de choque 20000N
- Faixa de Frequência: 3Hz a 3000Hz — frequência fixa, varredura de ida e volta, senoidal, aleatória, choque
- Modo de Varredura de Frequência: Linear, logarítmico, varredura de ida e volta, frequência fixa
- Número de Varreduras de Frequência: 1 a 32767
- Tempo de Varredura de Frequência: Frequência fixa / única 1–3600 min; curvas de varredura de frequência podem ser exibidas
- Aceleração Máx.: 1000 m/s² (sem carga)
- Velocidade Máx.: 1.8 m/s
- Deslocamento Máx.: 51 mm p-p (sem carga), pico duplo
- Deslocamento de Impacto: 51 mm
- Peso da Bobina Móvel: 14 kg
- Onda de Vibração: Senoidal, aleatória, choque
- Diâmetro da Bobina Móvel: Φ240 mm
- Dimensão do Sistema de Vibração: L1060 × A750 × P845 mm
- Peso do Sistema de Vibração: 960 kg

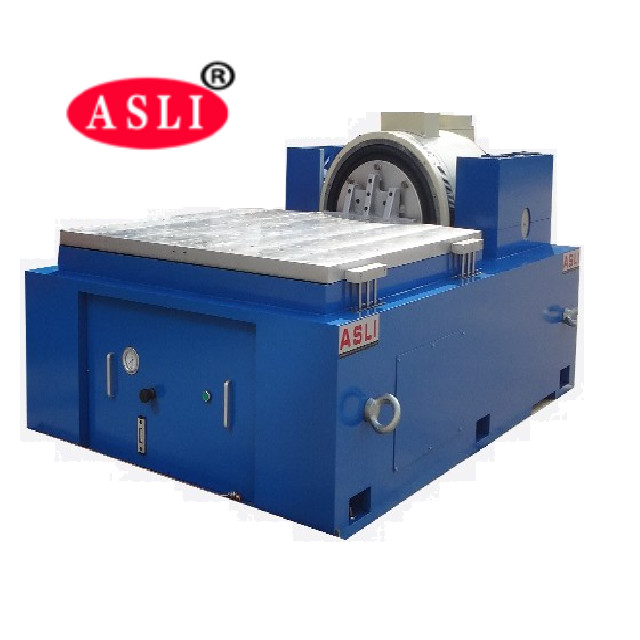

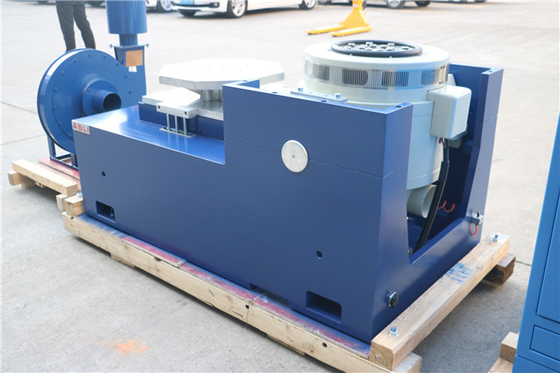

- Acessórios Incluídos: Expansor vertical de 600mm × 600mm e mesa deslizante horizontal de 600mm × 600mm
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

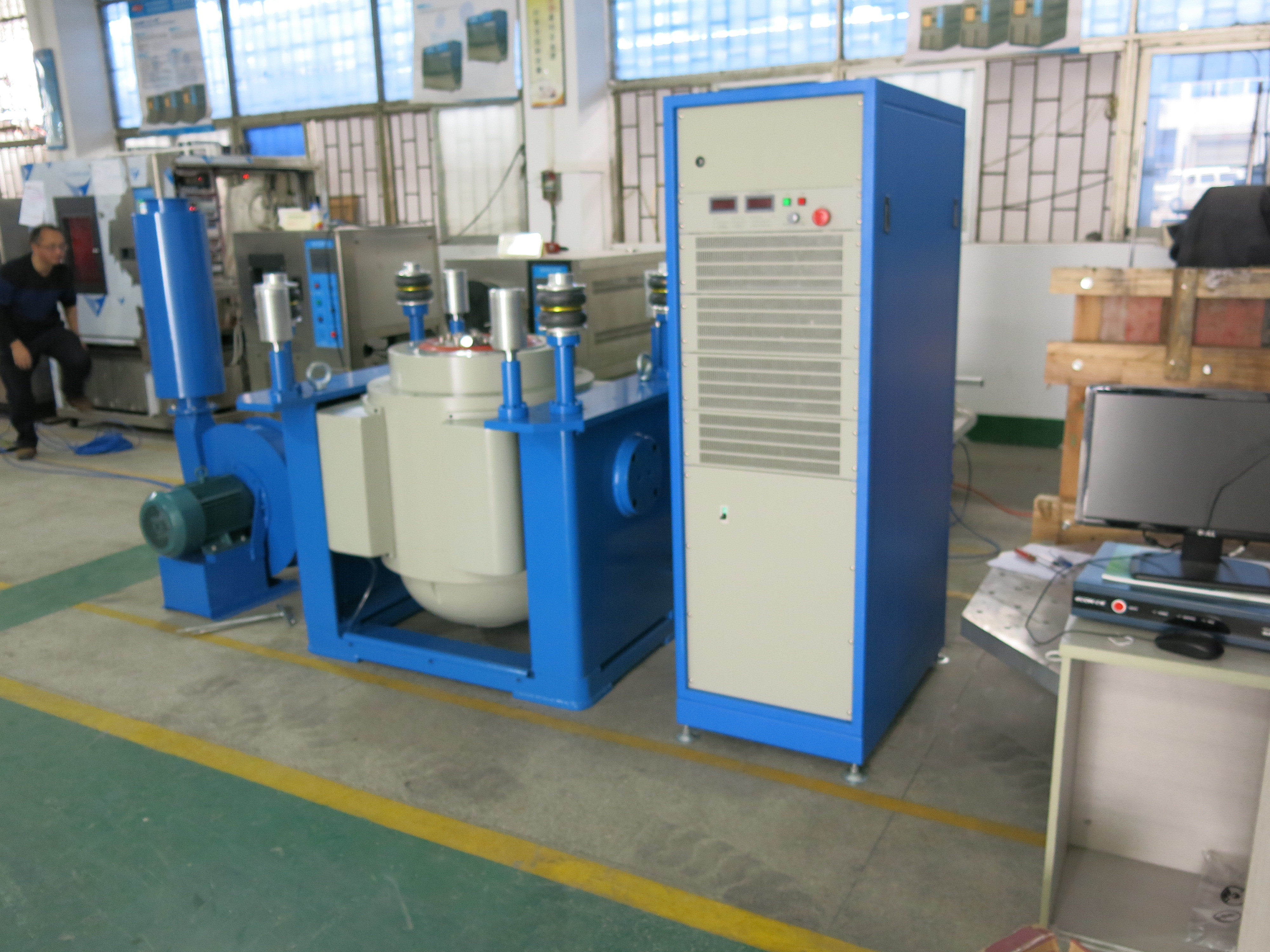

- Gerador de Vibração — 1 conjunto
- Controlador de Vibração — 1 conjunto
- Câmara de Conexão de Comunicação — 1 conjunto
- Amplificador de Potência DA-10 — 1 conjunto
- Potência de Excitação — 1 peça
- Software de Driver — 1 conjunto
- Sistema de Resfriamento — 1 conjunto
- Computador Industrial — 1 conjunto
- Impressora Colorida — 1 conjunto (opcional)
- Sensor de Aceleração (incluindo linha de saída) — 1 peça
- Fixador de Vibração — 1 conjunto (opcional, de acordo com a amostra de teste)

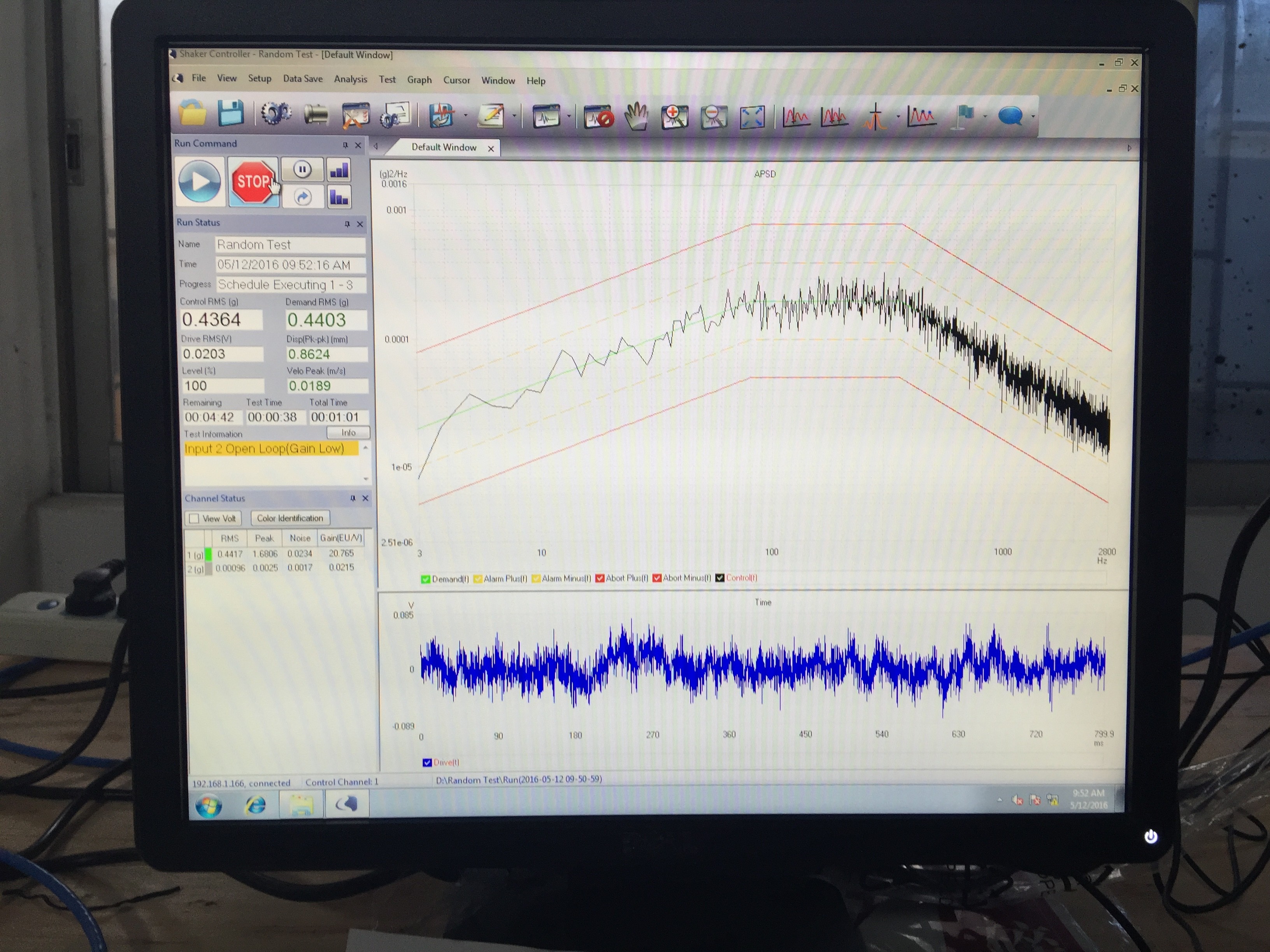

O controlador de vibração é o projeto mais recente de nossa empresa, adotando uma arquitetura de sistema distribuído avançada internacionalmente. Seu núcleo é o mais recente processador de alta velocidade de ponto flutuante de 32 bits da série TMS320 da TI. Os relatórios de teste são gerados automaticamente no formato Word. Durante ou após os testes, o relatório pode ser editado e, em seguida, gerado automática ou manualmente.
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial mais alta.
- Design de circuito duplo magnético com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com orientação de rigidez do corpo composto reta e orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundação de isolamento de munhão dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema de movimento avançado garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do rolamento com pequeno efeito de balão, aumentando a capacidade de carga do rolamento da mesa vibratória e melhorando o desempenho de baixa frequência.
