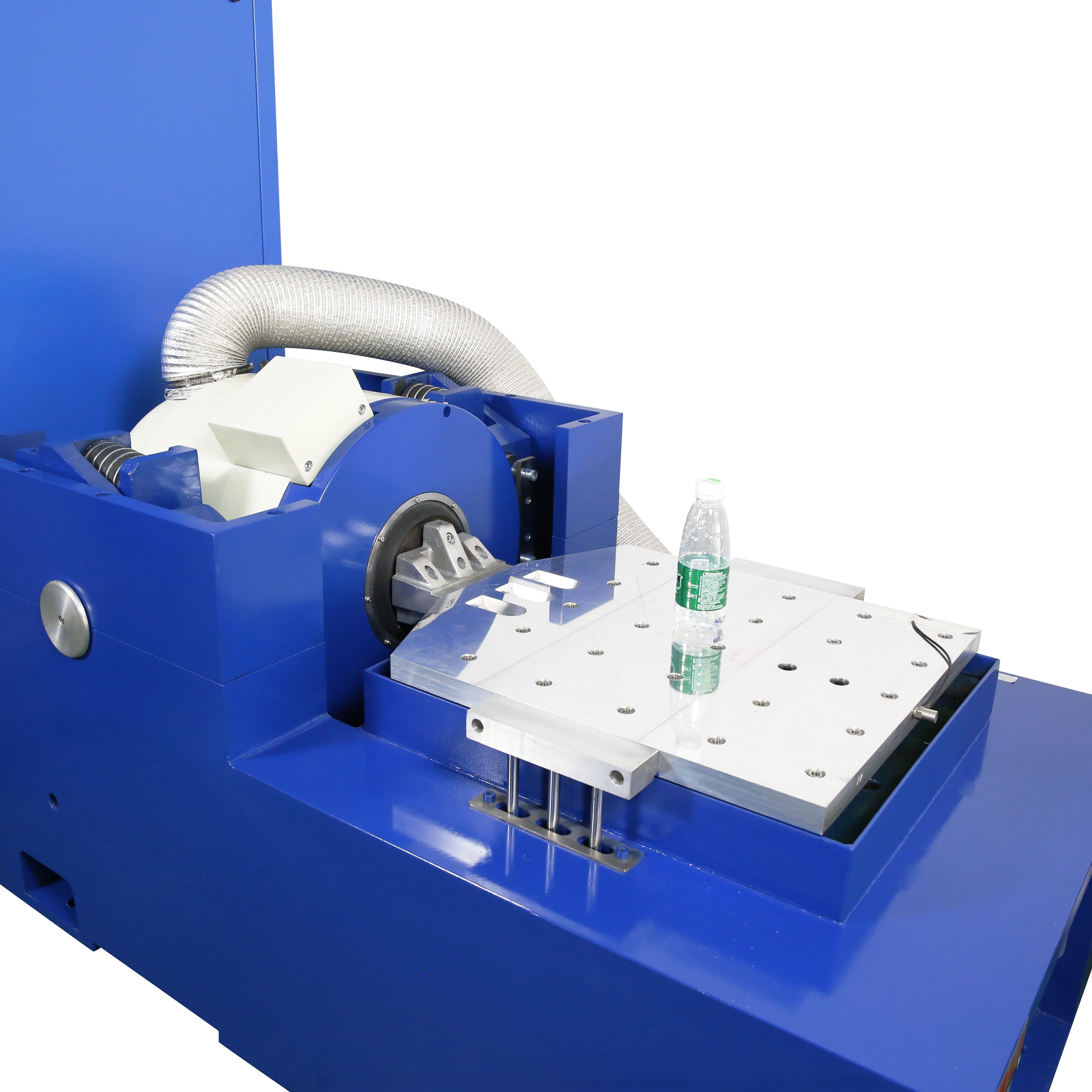

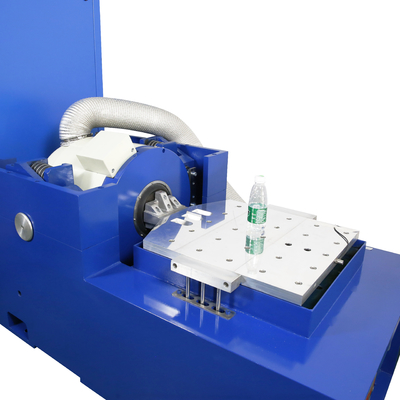

Máquina horizontal do sistema de teste da vibração da frequência de Shaker Table Test Machine High da vibração da eletrônica
Para o sistema de teste da vibração, preparado por favor para abaixo e para enviar seu inquérito, nós ajudaremos o torecommond você modelo apropriado
Descrição do espécime
Massa do teste do espécime
Dimensões do espécime
Perfil do teste se disponível
Aceleração máxima do teste
Teste do sentido de X, de Y, de Z ou somente teste do sentido de Z
Especificação modelo na exposição
| Especificação de sistema | |||
| Modelo de sistema: | ES 50 | ||
| Escala de frequência: | 3~3500 | ||
| Força avaliado | Seno N | 50000 | |
| N aleatório | 50000 | ||
| Choque N | 100000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,8 | |
| Choque (m/s2) | 1,8 | ||
| Disp máximo. | Curso máximo milímetro (p-p) |
51 | |
| Bobina movente | 50kgs | ||
| Dimensão de bobina movente | Diâmetro 450mm | ||
| Max Load: | 750kgs | ||
Outras seleções do abanador da vibração do availabel
| Modelo |
Seno avaliado Força (N) |
Aleatório avaliado Força (N) |
Frequência Escala (hertz) |
Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) |
Deslocamento avaliado (p-p) milímetro |
Máximo Carga (quilogramas) | bobina movente (quilogramas) |
Dimensione de Bobina movente (milímetros) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Exemplo da vibração para testes aleatórios
Características:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. Rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. Fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. A tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. A rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade da tabela da vibração, melhora o desempenho de baixa frequência. Parâmetros técnicos da tabela horizontal da vibração (teste da linha central de X, de Y)
Parâmetros técnicos da tabela vertical da vibração (Z, teste da linha central):

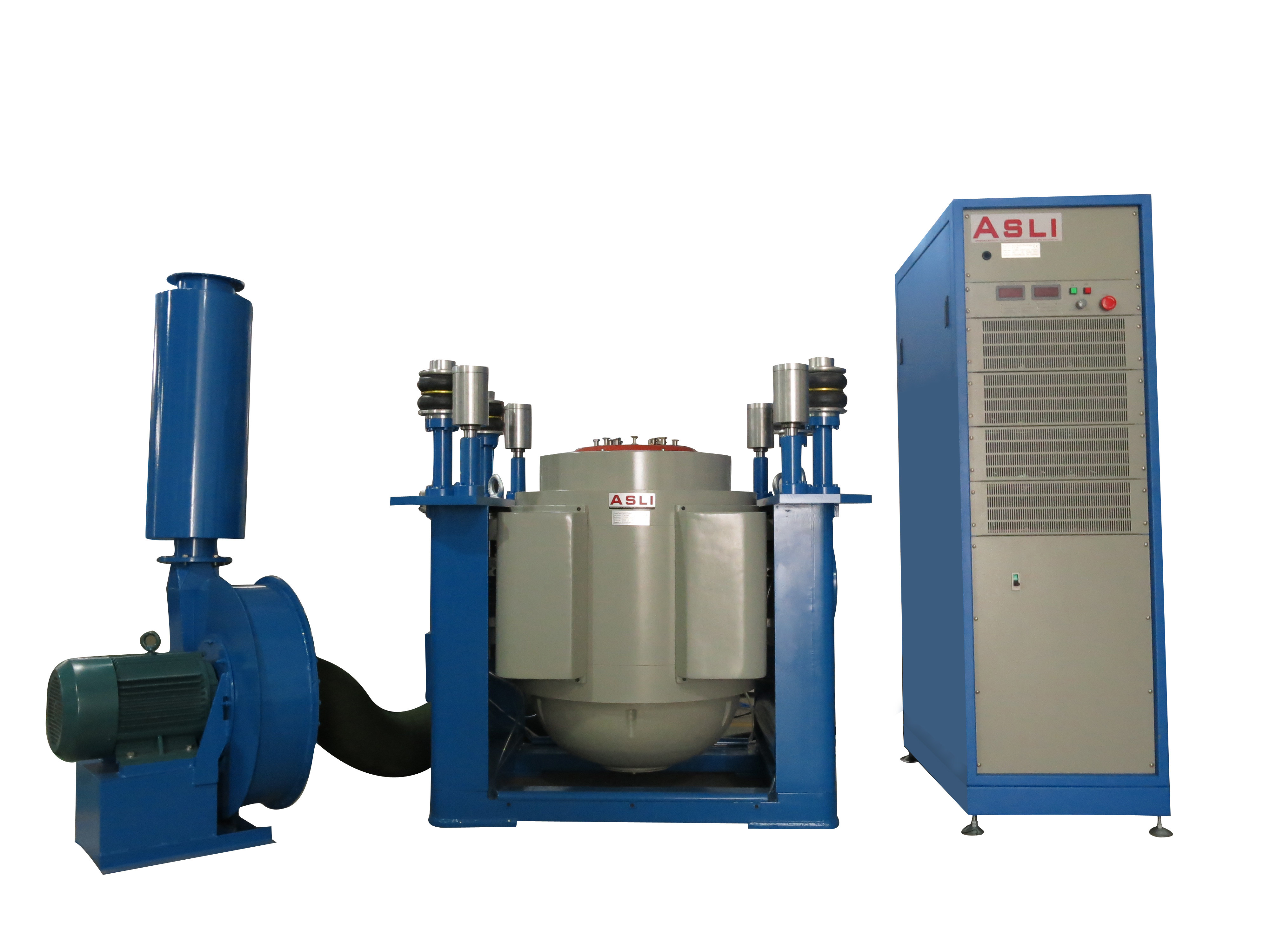

Pics para a referência:
Visita ASLi Company do cliente:
