Equipamento de testes da vibração do seno de 3 linhas centrais, máquina eletrônica da vibração 60KN
Product Details
| Aplicativo: | materila, peças automotivas, embalagens, produtos domésticos | Tensão: | 380 V |
|---|---|---|---|
| Serviço pós-venda fornecido: | Suporte técnico de vídeo, suporte on-line, engenheiros disponíveis para manutenção de máquinas no ex | Garantia: | 1 ano |
| Indústrias Aplicáveis: | indústria de defesa, civil, eletrodomésticos, automotivo, peças de reposição, eletrônica, aviação | Nome do produto: | sistema de teste de vibração |
| Força do agitador: | 60kN | Adequado para: | Carga máxima de 800 kg dos elementos de ensaio |
| Faixa de frequência: | 3 ~ 3500Hz | ||
| Destacar |
Testes de vibração do seno de 3 linhas centrais,Testes de vibração do seno 60KN,Máquina eletrônica da vibração 60KN |
||
Product Description

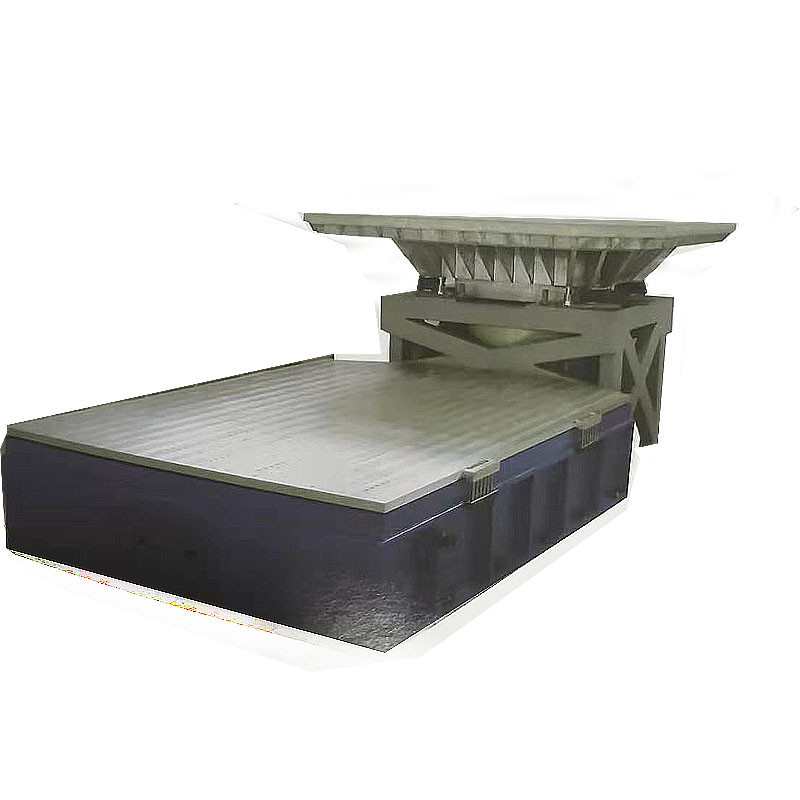

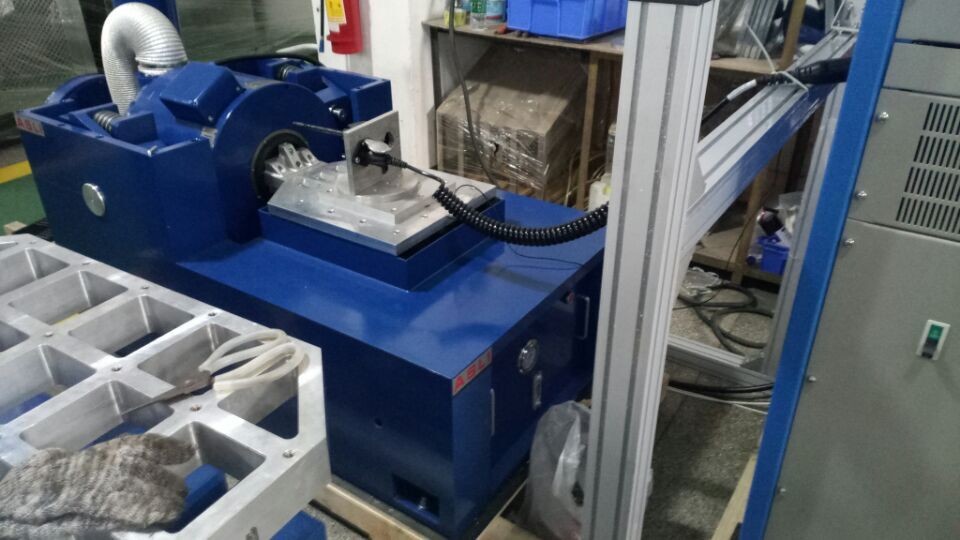

Sistema de teste de vibração senoidal de alta força e alta frequência projetado para aplicações industriais e de laboratório exigentes. O modelo ES-60 oferece força senoidal nominal de 60 kN com uma faixa de frequência de 3–3500 Hz, adequado para testes nos eixos X, Y e Z.
Para nos ajudar a recomendar o sistema de teste de vibração mais adequado para sua aplicação, por favor, prepare e envie os seguintes detalhes com sua consulta:
- Descrição da amostra
- Massa de teste da amostra
- Dimensões da amostra
- Perfil de teste (se disponível)
- Aceleração máxima de teste
- Teste nas direções X, Y, Z ou apenas teste na direção Z
| Parâmetro | Unidade | Valor |
|---|---|---|
| Modelo do Sistema | — | ES-60 |
| Faixa de Frequência | Hz | 3–3500 |
| Força Nominal (Senoidal) | N | 60000 |
| Força Nominal (Aleatória) | N | 60000 |
| Força Nominal (Choque) | N | 120000 |
| Aceleração Máxima (Senoidal) | m/s² | 1000 |
| Aceleração Máxima (Aleatória) | m/s² RMS | 1000 |
| Aceleração Máxima (Choque) | m/s² | 2000 |
| Velocidade Máxima (Senoidal) | m/s | 1.8 |
| Velocidade Máxima (Choque) | m/s | 1.8 |
| Deslocamento Máximo (p-p) | mm | 51 |
| Massa da Bobina Móvel | kg | 60 |
| Dimensão da Bobina Móvel | mm | Diâmetro 450 |
| Carga Máxima | kg | 800 |
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Esqueleto circular dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Circuito magnético duplo, baixo vazamento de fluxo magnético, estrutura compacta e design racional.
- Rolamentos de rolos da haste basculante retos e rigidez do corpo composto orientada para importação, capacidade de carga excêntrica.
- Base de isolamento de pivô dedicada ao uso de hormônio, instalação de conveniência móvel.
- Tecnologia avançada em movimento ao redor do sistema para garantir alta confiabilidade do círculo dinâmico.

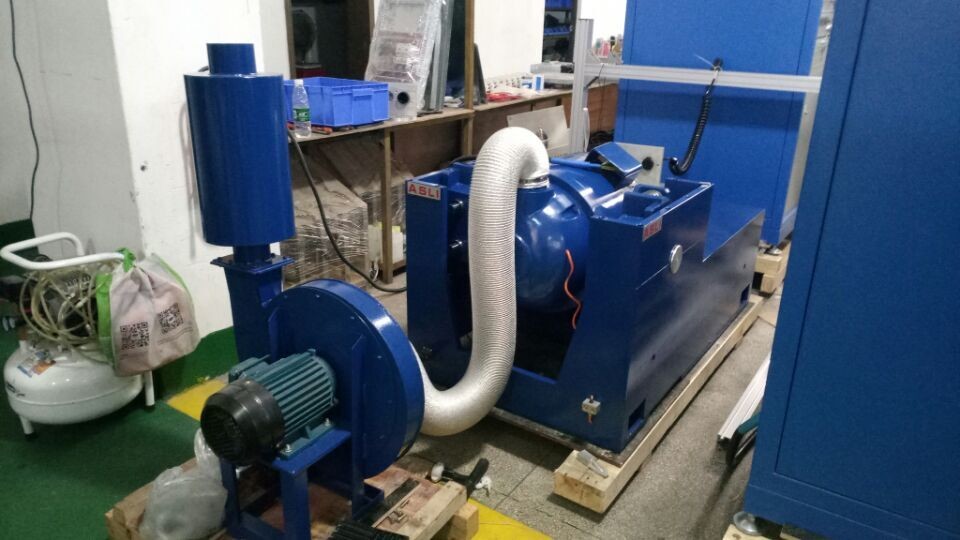

- Novo design de duto e efeito de resfriamento aprimorado.
- Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa vibratória, melhorando o desempenho de baixa frequência.
Product Highlights
O testador de vibração senoidal de 3 eixos ES-60 oferece força de 60KN, 3-3500Hz, capacidade de carga de 800kg. Ideal para testes automotivos, de aviação, defesa e eletrônicos. Apresenta resfriamento avançado, alta confiabilidade e baixo vazamento. Inclui garantia de 1 ano, suporte on-line/vídeo e serviço de engenheiro no exterior.
