Pacote de alta frequência teste de vibração sinusoidal simulado da máquina da vibração do transporte
Pacote de alta frequência máquina simulada da vibração do transporte
Exigências do teste:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Pacote de alta frequência a máquina simulada da vibração do transporte completamente de acordo com o teste relativo bateria, a simulação do projeto padrão, sob a determinada condição do teste de vibração da bateria, a bateria ou o bloco da bateria é fixada na tabela da vibração, de acordo com a frequência prescrita, aceleração e o modo do deslocamento ao longo da vibração da amostra da bateria sentido mutuamente perpendicular da bateria três medida não deve escapar, não perde coração, não quebrado, nenhuns fogo e explosão.
Parâmetros técnicos:
| Modelo |
Seno avaliado Força (N) |
Aleatório avaliado Força (N) |
Frequência Escala (hertz) |
Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) |
Deslocamento avaliado (p-p) milímetro |
Máximo Carga (quilogramas) | bobina movente (quilogramas) |
Dimensione de Bobina movente (milímetros) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Composição da máquina do teste de vibração:
O banco do teste de vibração, poder amplifica, ventilador de refrigeração, tabela do deslizamento, expansor vertical
Características horizontais do suporte:
Dentro do banco de carregamento pequeno para realizar a aceleração mais alta e a frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho do banco inteiro da máquina.
O banco horizontal e o banco da vibração são tipo integral, com estrutura perfeita, conveniência a instalar e ajustar.
Trilha da pressão estática, V-forma, com capacidade de inclinação-resistente e de polarização-carga resistentes.
Bomba de óleo incorporado, boa estrutura e funcionamento fácil.
Características verticais do Prolongado-banco:
O prolongado-banco vertical do VT e as braçadeiras especificadas, precisão calculada, projeto elaborado, para assegurar o cliente adquiriram o melhor desempenho de acordo com perfeito
Características:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. Rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. Fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. A tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. A rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade de rolamento da tabela da vibração, melhora o desempenho de baixa frequência.

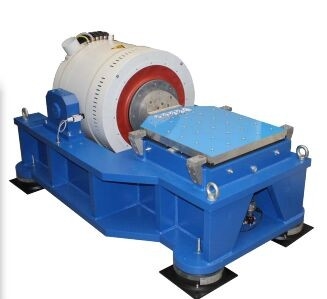

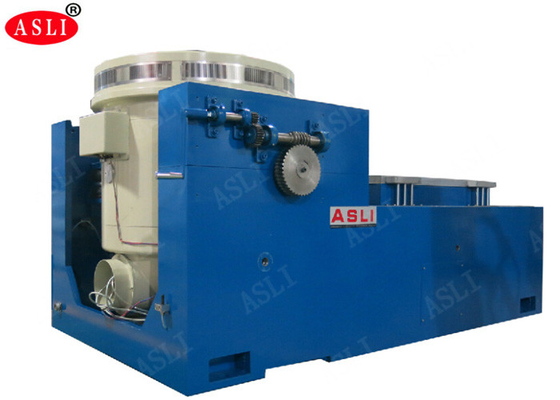

Imagens para a referência:
