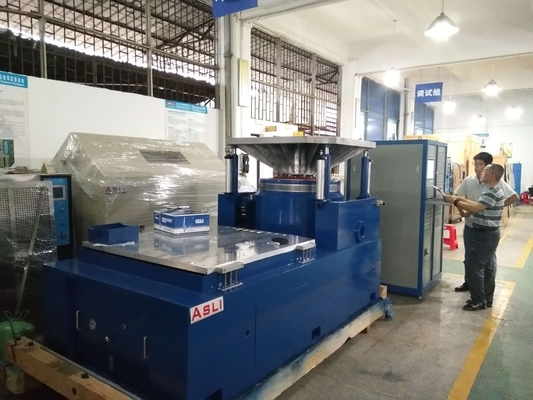

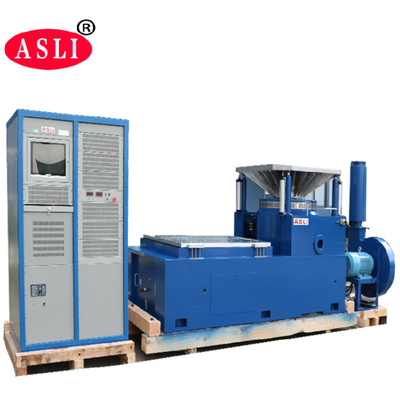

A máquina de testes de alta frequência da vibração/sistema vertical de Skaker aplica-se para o padrão do teste do IEC ISTA mil. STD
Aplicação
A máquina de testes de alta frequência da vibração/sistema vertical de Skaker aplica-se para o padrão do teste do IEC ISTA mil. STD adotou ‘estrutura dobro-magnética do circuito’, ‘círculos de esqueleto auto-gerados da ação’, ‘apoio transportado por via aérea’ e de ‘os rolamentos rolo e a orientação linear’, do ‘a tecnologia moderna avançada do isolamento eixo’ e a tecnologia especial, podem ser terminados teste de vibração sinusoidal na três-linha central de X, de Y, de Z e testes de vibração aleatórios de faixa larga, para ser terminado (metade - seno) pelo teste clássico do espectro do pulso e da resposta de choque. Ele amplamente utilizado na defesa nacional, nas armas, na aviação, no espaço aéreo, nas comunicações, na eletrônica, em dispositivos elétricos, em comunicações, em aparelhos eletrodomésticos e em outros campos.
Parâmetros técnicos:
| Especificação de sistema | |||
| Modelo de sistema: | ES 60 | ||
| Escala de frequência: | 3~3500 | ||
| Força avaliado | Seno N | 60000 | |
| N aleatório | 60000 | ||
| Choque N | 120000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,8 | |
| Choque (m/s2) | 1,8 | ||
| Disp máximo. | Curso máximo milímetro (p-p) |
51 | |
| Bobina movente | 60kgs | ||
| Dimensão de bobina movente | Diâmetro 40mm | ||
| O tamanho vertical da tabela personalizou | selecione de acordo com o teste | ||

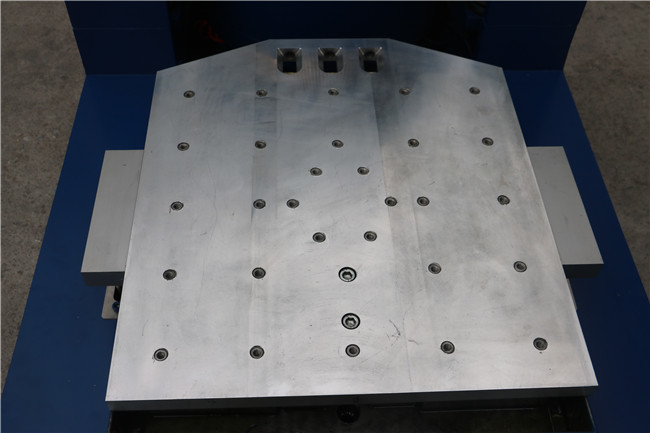

| Tabela horizontal tamanho sizecustomized | setect de acordo com o teste | ||
| Max Load: | 800kgs | ||
| Nome | Verificador de embalagem da tabela da vibração/tabela da vibração para peças de automóvel | ||||||||
| Modelo | Força avaliado do seno (N) | Força aleatória avaliado (N) | Escala de frequência (hertz) | Aceleração avaliado (m/s2) | Velocidade avaliado (m/s) | Deslocamento avaliado (p-p) milímetro | Máximo Carga (quilogramas) | bobina movente (quilogramas) | Dimensão da bobina movente (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
