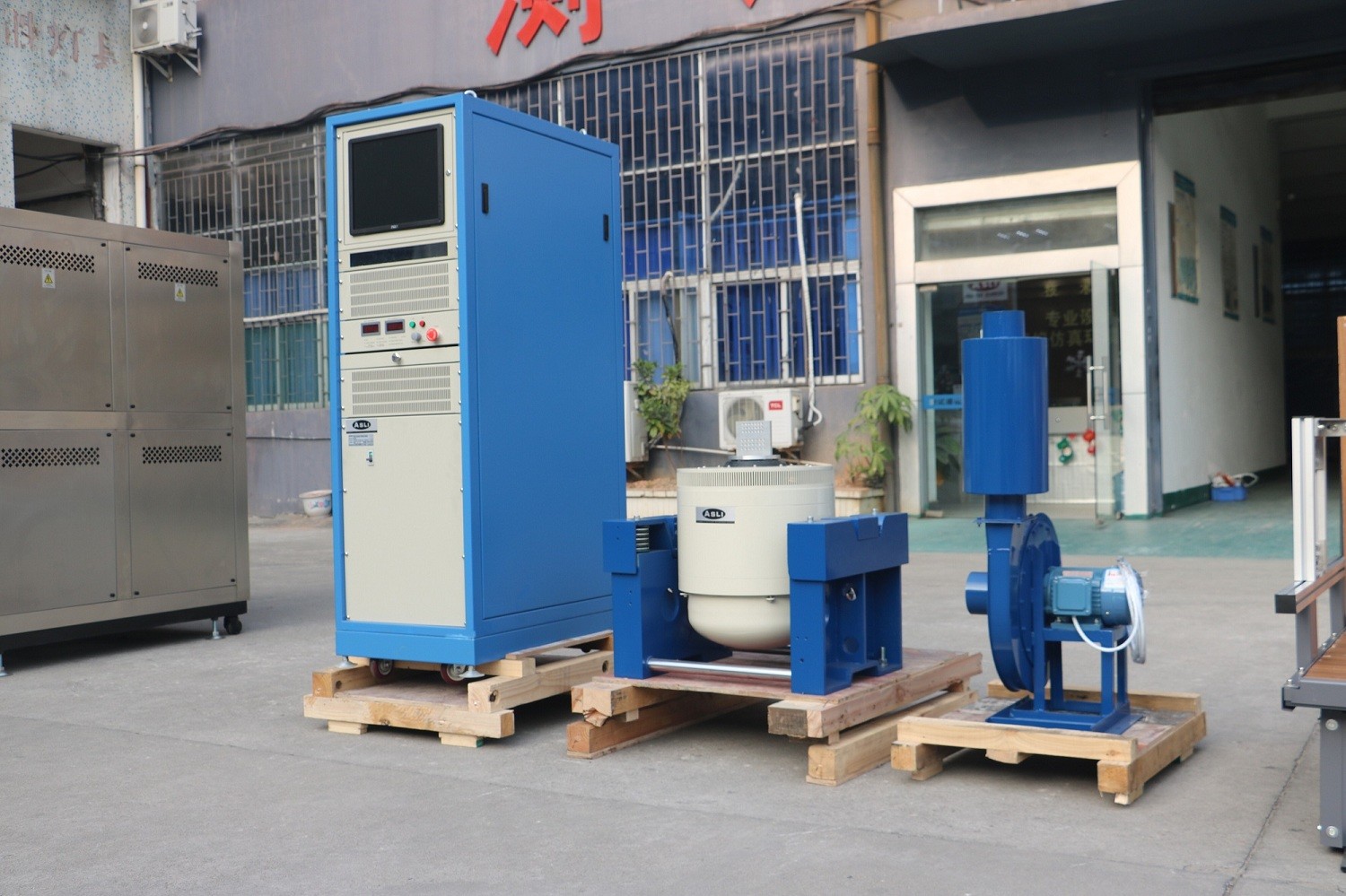

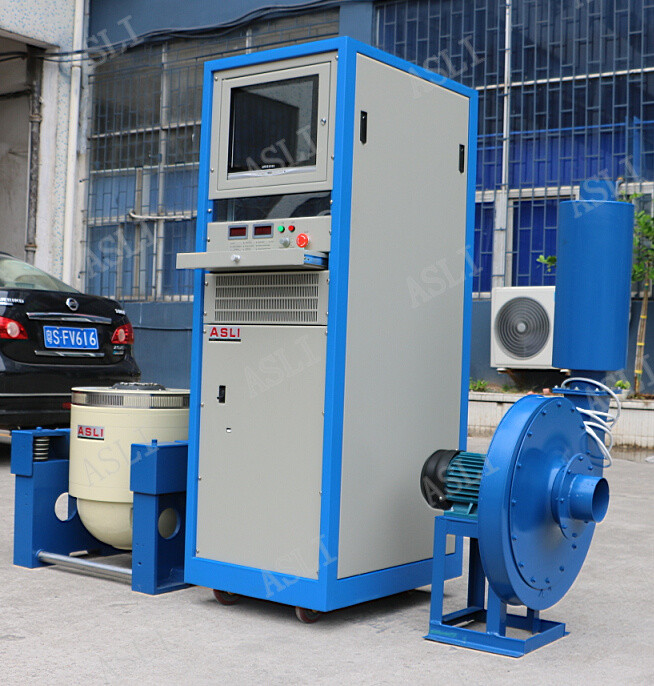

máquina de testes da vibração do seno 3500hz, 3000N Shaker Table eletrodinâmico

Descarregar Ficha de Dados do Produto (PDF)

Somos um fabricante de produtos da série Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester.estrutura de circuito duplo-magnético,Círculos de acção do esqueleto auto-gerados,Apoio aéreo,rolamentos e orientação linear, eIsolamento de truniãoEstes sistemas podem realizar testes de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meio-sinusoidal, trapezoidal,(ver secção 4.4.2).

Estes produtos são amplamente utilizados nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos e eletrodomésticos.

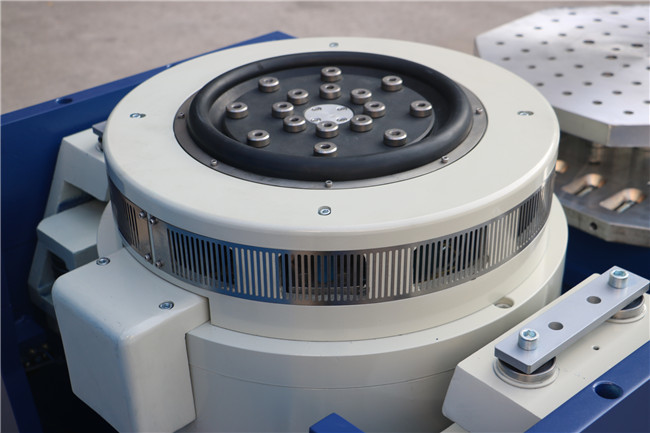

1. Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
2. Projeto de circuito bi-magnético com baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rocker rod roller bearings com direção de rigidez do corpo composto, orientada para importação, proporcionando excelente capacidade de carga excêntrica.
4. Fundamento de isolamento Trunnion dedicado ao uso de hormônios, com instalação móvel conveniente.
5. O sistema de deslocamento de tecnologia avançada garante uma elevada fiabilidade do círculo dinâmico.
6. O novo projeto de dutos aumenta o efeito de arrefecimento.
7. A rigidez estática e a rigidez dinâmica do pequeno balão de rolamento aumentam a capacidade da mesa de vibração e melhoram o desempenho de baixa frequência.

1. Força nominal:Força senoidal 3000N; força aleatória 3000N; força de choque 6000N
2. Faixa de frequência:3 Hz a 3500 Hz; Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
3. Modo de frequência de varredura:Linear, logarítmico, varrer para frente e para trás, frequência fixa
4. Frequência de varredura:1 a 32767
5. Tempo de freqüência de varredura:Frequência fixa / 1 ‰ 3600 minutos; podem ser exibidas curvas de freqüência de varredura
6. Aceleração máxima:1000 m/s2 (sem carga)
7. Velocidade máxima:1.6 m/s
8. Max. Deslocamento:25 mm p-p (sem carga), pico duplo
9. Deslocamento de impacto:25 mm
10. Peso da bobina móvel:3.5 kg
11. Direcções de vibração:Vertical
12. Ondas de vibração:Sine, aleatório, choque
13. Diâmetro da bobina móvel:Φ150 mm
14. Dimensão do sistema de vibração:W750 × H599 × D680 mm
15. Peso do sistema de vibração:490 quilos.

1. A estrutura de circuito magnético duplo garante uma alta intensidade de campo magnético e reduz a fuga de fluxo.
2. A mola do tipo U, os rolos e o rolamento linear fornecem uma forte resistência à desviação da carga.
3. O sistema de vibração funciona de forma estável mesmo sob carga pesada, não sendo necessária uma fundação especial.
4. São fornecidos dispositivos de proteção para condições de sobreaquecimento térmico, sobrecarga, sobrecorrente, sobrevoltagem e sobre-deslocamento do testador de vibrações.Dispositivos de protecção da rede elétrica para cobrir a sobrevoltagemA proteção da potência da unidade inclui limitação de corrente, arranque suave, sobre-temperatura, curto-corrente e proteção contra falhas do módulo.
5. Pode completar testes sinusoidais, aleatórios e de impacto ambiental.
6. Este sistema tem requisitos mínimos para a flutuação da tensão ¥ ≤ ± 10% é aceitável.
7. Este sistema tem requisitos mínimos para a resistência de aterragem, sendo aceitável uma resistência de aterragem de ≤4Ω.
8. Alta fiabilidade, especialmente adequada para funcionamento prolongado.

1. Dentro de um banco de carga pequeno, aceleração e frequência de trabalho mais elevados são realizados, melhorando a capacidade de carga e o desempenho de todo o banco de máquinas.

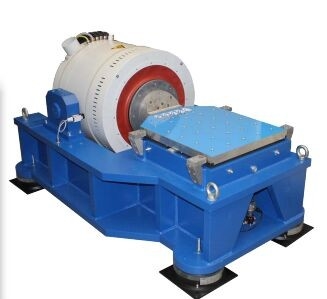

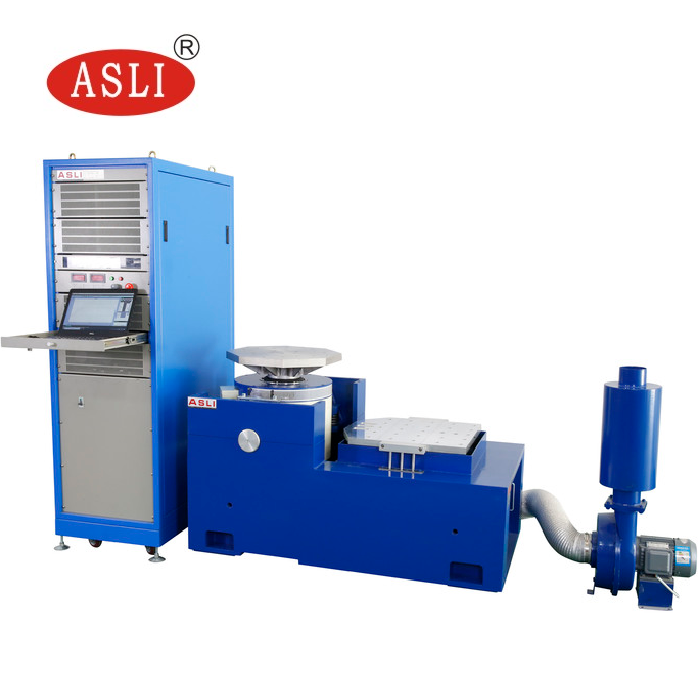

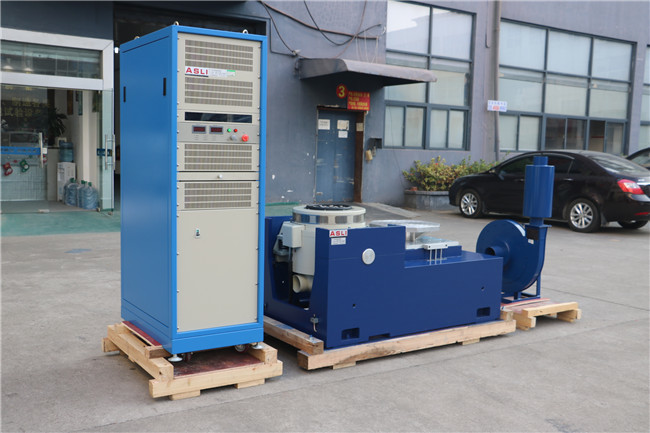

2. O banco horizontal e o banco de vibração são um tipo integral com uma estrutura perfeita, conveniente de instalar e ajustar.
3. Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e resistência à carga de desvio.

As pinças VT verticais de banco estendido e as pinças especificadas são calculadas com precisão e elaboradas para garantir que o cliente obtenha o melhor desempenho de acordo com a estrutura perfeita,Material de alta qualidade, e a qualidade de trabalho.

Se tiver alguma dúvida sobre oMáquina de ensaio mecânico eletrodinâmico de alta frequência Teste de fadiga por vibraçãoPor favor, sinta-se à vontade para nos contactar.
