Padrão horizontal aleatório dos testes de vibração ISTA da tabela do deslizamento 6KN 6
Product Details
| força senoidal: | 6000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 25mm | Freqüência: | 3 ~ 3500Hz |
| carregando: | 180kg | aceleração: | 100G |
| armadura: | 450 mm | Marca: | ASLI |
| Tamanho da mesa: | 500x500mm | ||
| Destacar |
Testes de vibração da tabela do deslizamento de ISTA 6,Testes de vibração horizontais da tabela do deslizamento 6KN,Tabela aleatória da vibração de ISTA 6 |
||
Product Description

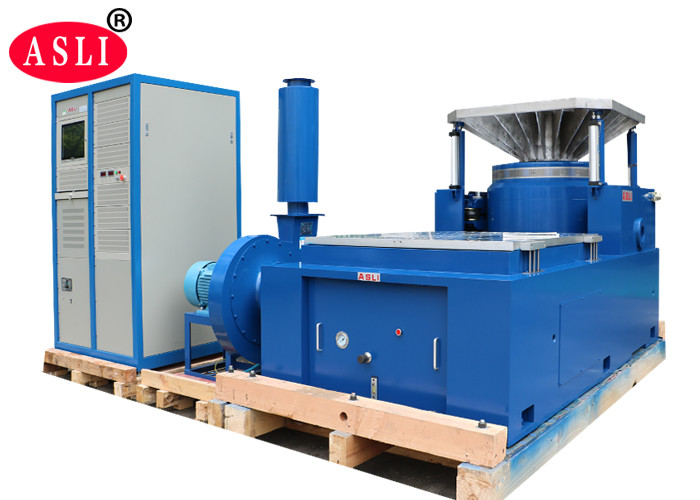

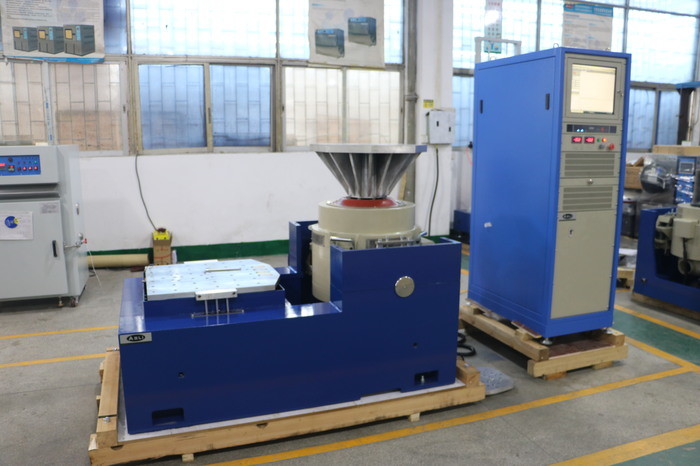

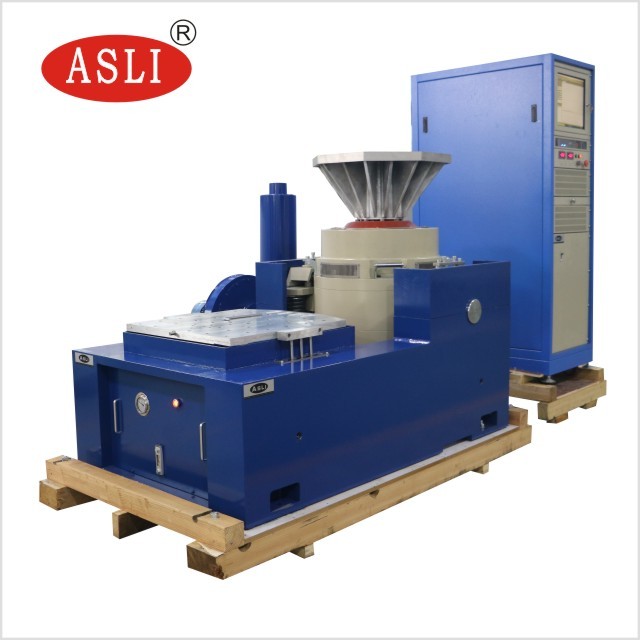

O Sistema de Teste de Vibração da Tabela de Deslizamento Horizontal Random 6KN foi projetado para atender ao padrão ISTA 6-Amazon para testes de vibração aleatórios.Esta máquina de mesa de deslizamento de dois eixos (vertical e horizontal) fornece, resultados repetíveis para uma ampla gama de aplicações de ensaio industrial e laboratorial.
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS e outras normas internacionais de ensaio.
- Peças e sistemas automotivos
- Montagem electrónica e ensaios de equipamento informático
- Aviônica e ensaios de hardware
- Ensaios de componentes de satélite
- Ensaios de produtos e embalagens
- Avaliação geral do esforço
- Sistema de suspensão robusto e orientação de movimento linear ̇ forte capacidade de carga, excelentes funções de orientação e alta estabilidade.
- Airbag central de carga com alta rigidez estática e baixa rigidez dinâmica ¢ forte capacidade de carga e desempenho perfeito na variação de amplitude.
- Comutação de potência de classe D de alta eficiência com corrente de pico de 3 sigma ̇ melhor consumo de potência e distorção harmônica minimizada.
- Auto-diagnóstico rápido com bloqueio de segurança
- Dispositivo de isolamento de choque do airbag para a plataforma de vibração ∙ sem necessidade de fundação adicional, reprodução perfeita das ondas vibracionais e transmissão de vibração reduzida.
- Fornece plataformas de expansão horizontais e verticais para diferentes aplicações.
- Operação simples do controlador.
Sacos de bolhas + embalagem a vácuo + caixas de enxaguante
| Ponto | Descrição |
|---|---|
| Força senoidal | 5.88 KN |
| Força de choque | 11.76 KN |
| Faixa de frequência | 5 ‰ 3000 Hz |
| Deslocamento | 51 mm |
| Velocidade máxima | 2 m/s |
| Max. Aceleração | 981 m/s2 (sem carga) |
| Diâmetro da armadura | 200 mm |
| Torque de carga autorizado | > 300 N·m |
| Massa efetiva da blindagem | 6 kg |
| Max. Capacidade de carga | 100 kg |
| Fugas magnéticas | ≤ 1 mT |
| Frequência de isolamento das vibrações axiais | 3 Hz |
| Instalação de carga | 16 inserções de aço inoxidável M8 |
| Dimensão (L × W × H) | 850 × 665 × 760 mm |
| Peso aproximado | 990 kg |
Bateria de automóvel EN50604 IEC62133 UN38.3 Banco de ensaio de vibração para ensaios de laboratório
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
- Projeto de circuito de dois ímãs: baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com orientação de rigidez do corpo composito reta e orientada para a importação
- Fundamento de isolamento Trunnion dedicado ao isolamento de vibração instalação móvel conveniente.
- A tecnologia avançada do sistema móvel garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- A rigidez estática e a rigidez dinâmica do balão de rolamento são otimizadas, aumentando a capacidade de suporte da mesa de vibração e melhorando o desempenho de baixa frequência.
Product Highlights
O testador de vibração de mesa deslizante horizontal ASLI 6KN atende aos padrões ISTA 6, MIL-STD, ISO, ASTM. Possui força senoidal de 6000N, 3-3500Hz, carga de 180kg, aceleração de 100g, isolamento de airbag e eficiência de energia classe D. Ideal para testes automotivos, eletrônicos e de embalagens. Opções personalizadas disponíveis.
