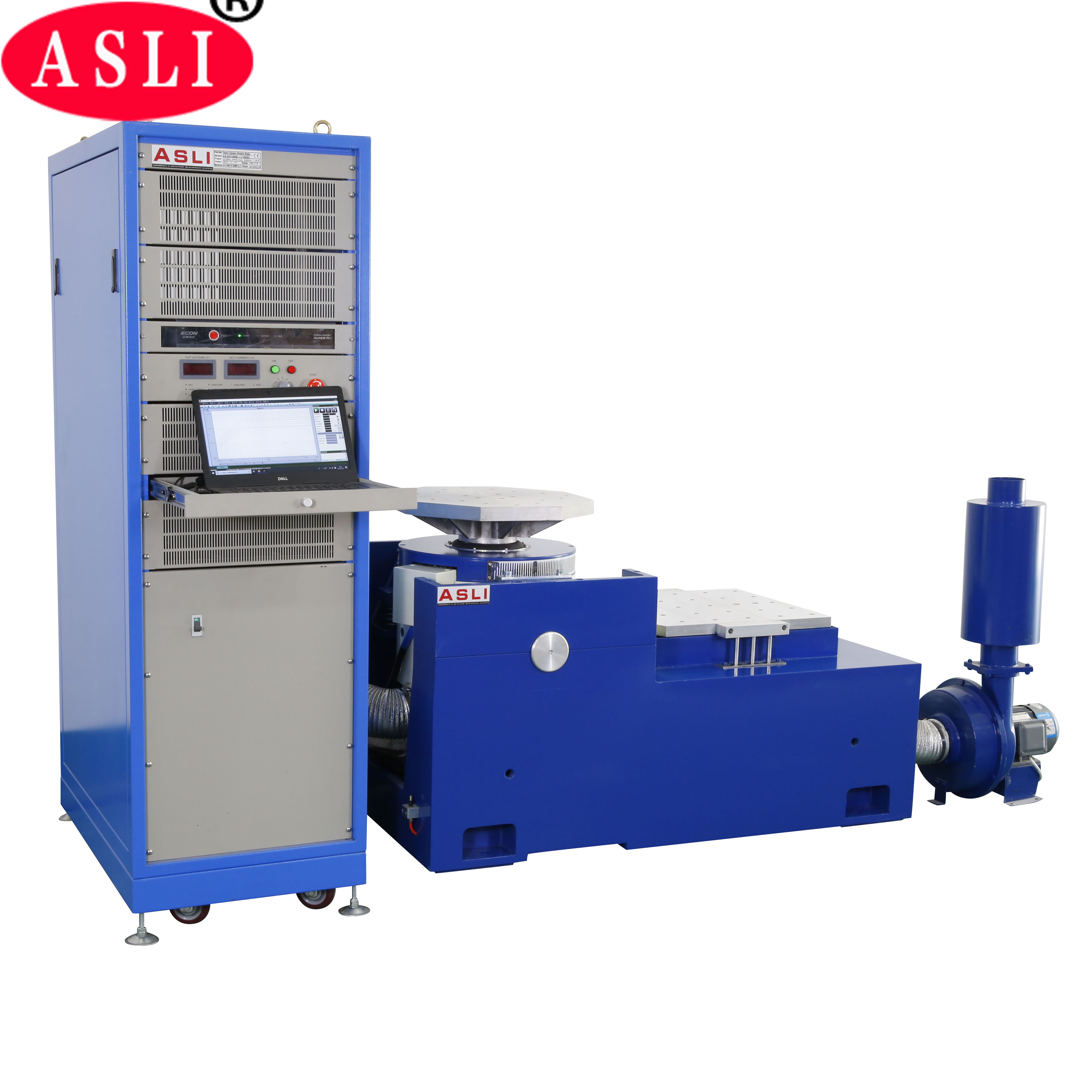

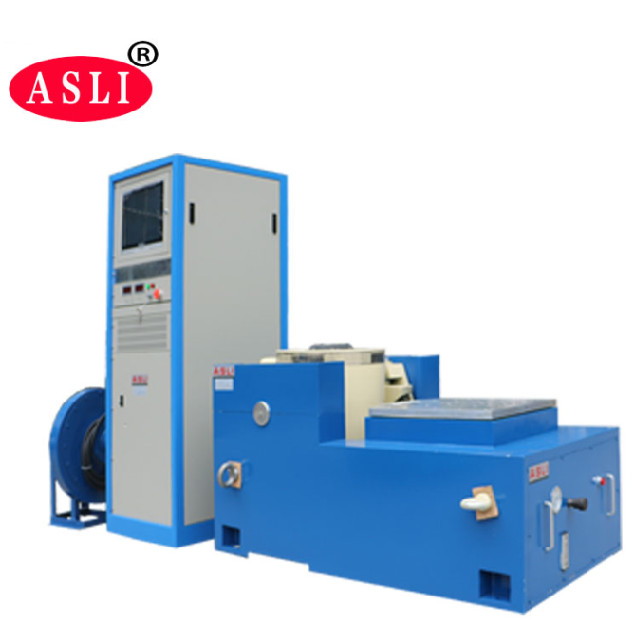

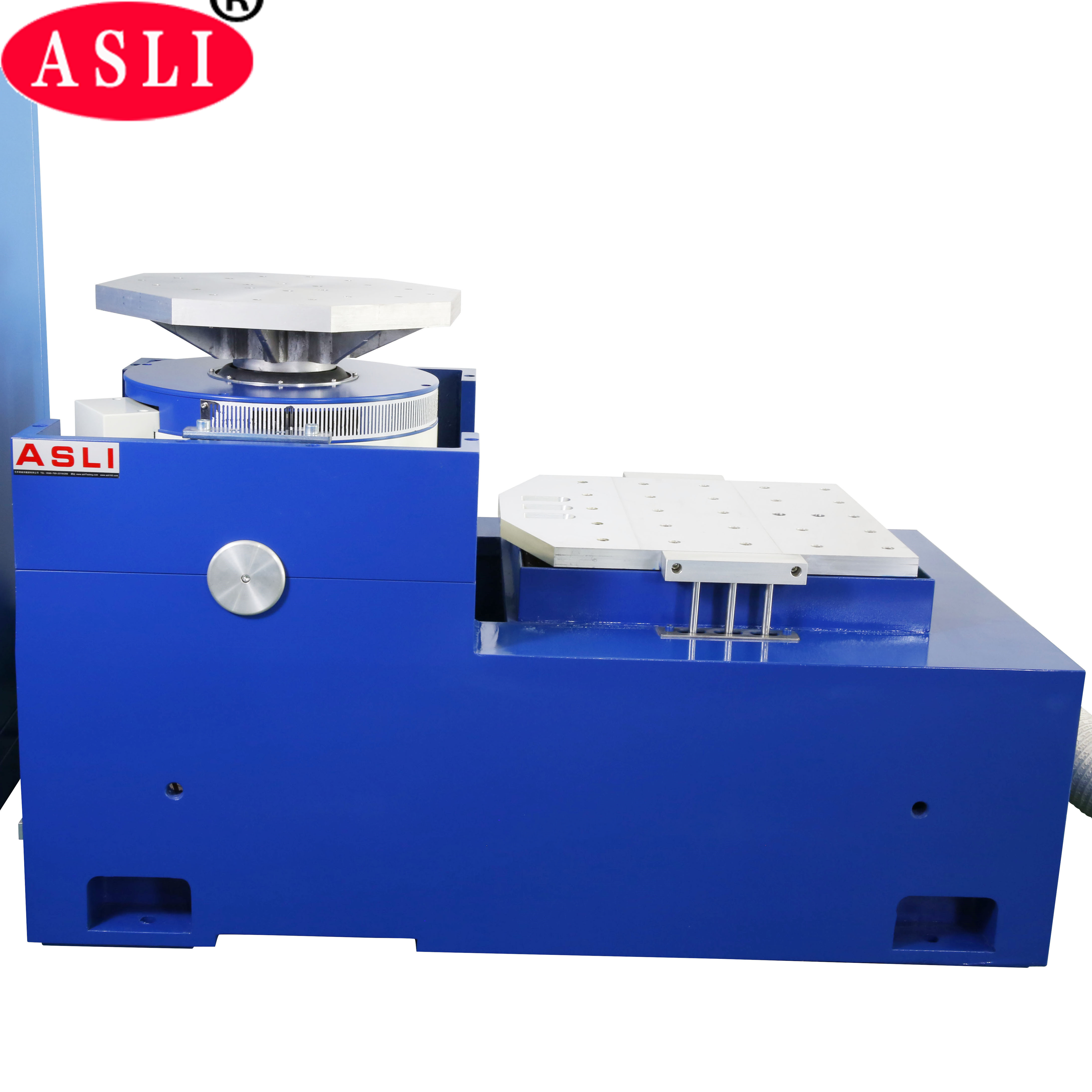

Equipamento de ensaio de mesa de agitação de alta força, testador de vibração eletrodinâmica de alta frequência
Sistema de agitação por vibração eletrodinâmica Função de sinalização e choque aleatóriosé amplamente utilizado em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias.Simulação da condição de trabalho real e ensaio de resistência da estrutura, a aplicação do produto é ampla, a largura de aplicação é óbvia, o efeito do teste é notável e fiável. onda sinus, FM, varredura, programável, multiplicador de frequência, logaritmo,Aceleração máxima, modulação da amplitude, controlo do tempo, controlo de computador de função completa, aceleração fixa simples/amplitude fixa.qualidade confiável.
Especificações normalizadas
| Ponto | Descrição |
| Força senoidal | 5.88KN |
| Força de choque | 11.76KN |
| Faixa de frequência | 5 ~ 3000 Hz |
| Deslocamento | 51 mm |
| Velocidade máxima | 2 m/s |
| Max. Aceleração | 981 m/s2 (sem carga) |
| Diâmetro da armadura | 200 mm |
| Torque de carga autorizado | >300 N•m |
| Massa efetiva da blindagem | 6 kg |
| Max. Capacidade de carga | 100 kg |
| Fugas magnéticas | ≤ 1 mT |
| Frequência de isolamento das vibrações axiais | <3 Hz |
| Instalação de carga | 16 inserções de aço inoxidável M8 |
| Dimensão ((L*W*H) | 850*665*760 mm |
| Peso aproximado | 990 kg |
Especificações
| Nome | Bateria de automóvel EN50604 IEC62133 UN38.3 Banco de ensaio de vibração para ensaios de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
