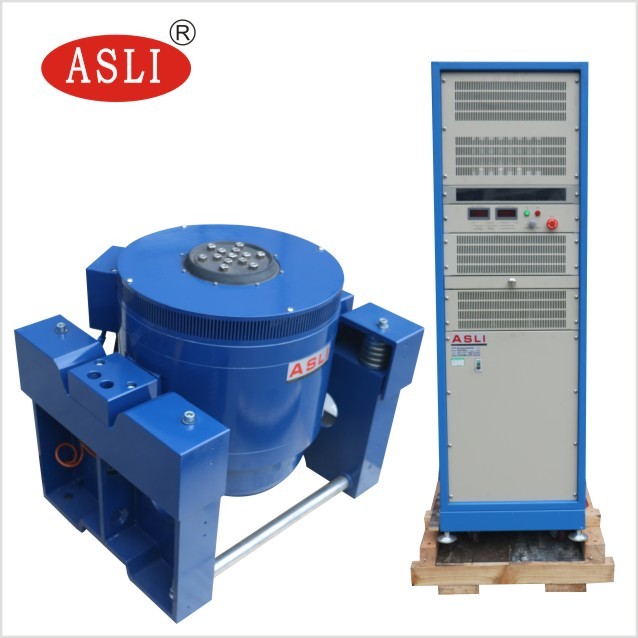

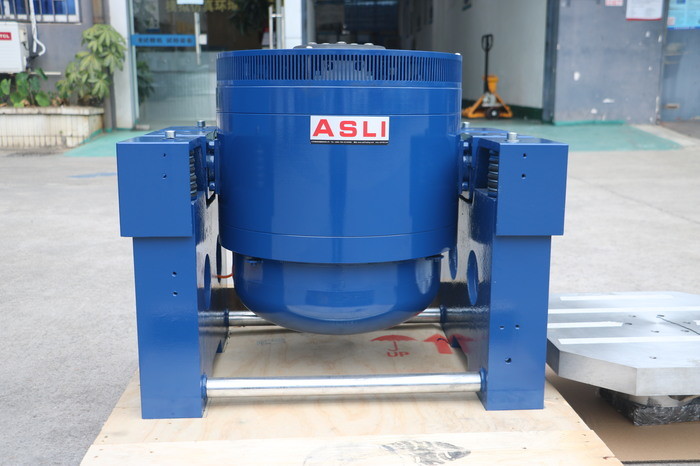

ES-3 Balançador de vibração eletrodinâmica vertical de alta frequência
Product Details
| Direção da vibração: | Vertical | Aceleração: | 100 g |
|---|---|---|---|
| Peso da bobina móvel: | 3.5 kg | Frequência: | 5Hz~ 3500Hz |
| Uso: | teste de vibração de alta frequência | Padrão: | MIL-STD-810F, MIL-STD-883E |
| Destacar |
abanador eletrodinâmico vertical da vibração,Abanador eletrodinâmico da vibração de MIL-STD-810F,Abanador de alta frequência da vibração de MIL-STD-810F |
||
Product Description
O sistema de ensaio de vibração é utilizado principalmente para ensaios de vibração e choque do ambiente do produto, rastreamento de esforço ambiental e ensaios de fiabilidade.O testador de vibração eletromagnética foi concebido em plena conformidade com as normas de ensaio relativas às baterias.Simula as condições de vibração fixando a bateria ou o pacote de baterias na mesa de vibração e aplicando a frequência, aceleração,e deslocamento ao longo de três eixos mutuamente perpendicularesDurante todo o ensaio, a amostra da bateria não deve vazar, perder capacidade, quebrar, incendiar-se ou explodir.
| Força máxima de excitação sinusoidal | Pico de 300 kg.f | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Força máxima de vibração aleatória | 300 Kg.f r.m. | ||||||||
| Força máxima de vibração de choque | Pico de 600 Kg.f | ||||||||
| Faixa de frequências | DC ~ 4000 Hz | ||||||||
| Deslocamento máximo | 25 mm p-p (de pico para pico) | ||||||||
| Velocidade máxima | 1.6 m/s | ||||||||
| Aceleração máxima | 100 G (980 m/s2) | ||||||||
| Primeira frequência de ressonância | 2500 Hz | ||||||||
| Carga máxima e aceleração (F = M·A) |
|
||||||||
| Carga máxima | 120 kg | ||||||||
| Frequência de isolamento das vibrações | 2.5 Hz | ||||||||
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | 150 mm | ||||||||
| Massa da bobina móvel | 3 kg | ||||||||
| Carga máxima (bobina em movimento) | 50 kg | ||||||||

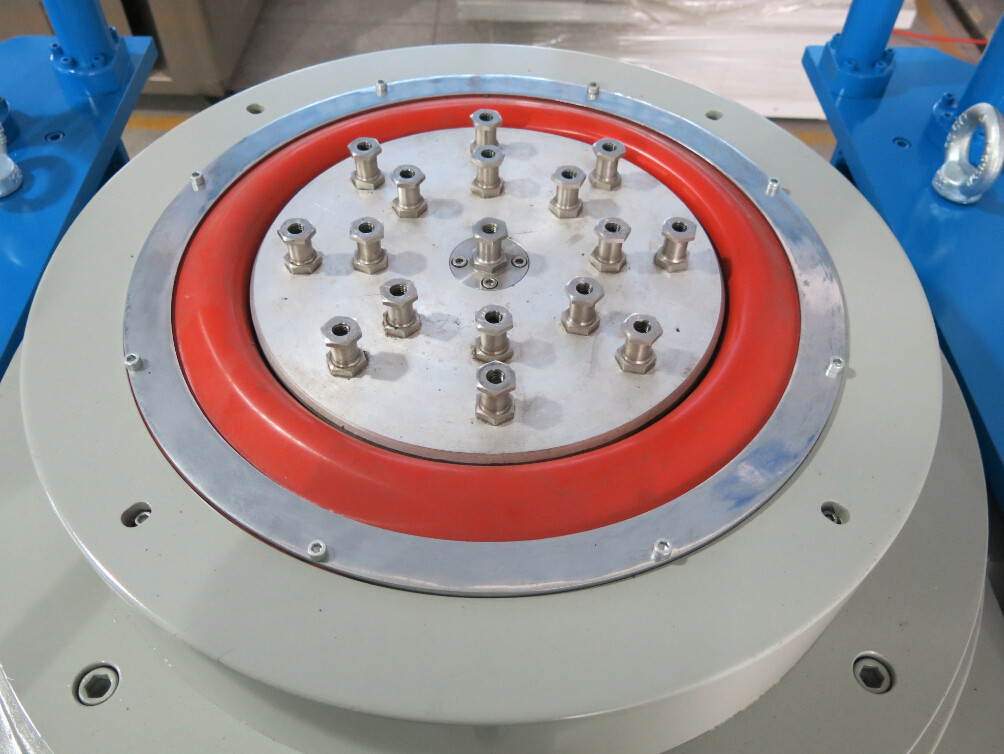

| Parafusos de mesa | 13 × M8 | ||||||||
| Fuga de fluxo magnético | < 10 gauss | ||||||||
| Dimensões | 750 mm × 560 mm × 670 mm (máquina vertical) | ||||||||
| Peso | Aproximadamente 460 kg. |
| Potência de saída | 4 KVA |
|---|---|
| Voltagem de saída | 100 V |
| Corrente de saída | 30 A |
| SNR (ratio sinal/ruído) | ≥ 65 dB |
| Deformação harmónica (carga resistiva) | < 1,0% |
| Erro de medição da tensão de saída | ≤ 5% |
| Erro de medição da corrente de saída | ≤ 5% |
| Fator de crescimento da corrente de saída | ≥ 3 |
| Estabilidade de CC | Desvio zero ≤ 50 mV / 8 h à saída |
| Resposta de frequência (53500 Hz) | ± 3 dB |
| Dimensões do amplificador de potência | 720 mm × 545 mm × 1270 mm |
| Peso | 230 kg |
| Função | Temperatura, pressão do ar, deslocamento, sobre-voltagem, sobre-corrente, sub-voltagem de entrada, falha externa, fonte de alimentação de controlo, lógica e proteção contra a falta de igual entrada. |
|---|
- UL 1642:2012 Standard para baterias de lítio
- UL 2054:2012 Baterias para uso doméstico e comercial
- UN38.3 (2012) Parte 3 Proposta relativa ao transporte de mercadorias perigosas: manual de ensaio e norma
- IEC 62133:2012 ¢ Requisitos de segurança para baterias e pacotes de baterias que contenham eletrólito alcalino ou ácido
- IEC 62281:2004 ¢ Requisitos de segurança no transporte de baterias e baterias de lítio
- IEC 60086:2007 ¢ Células galvânicas Parte 4: Requisitos de segurança das baterias de iões de lítio
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, etc.
