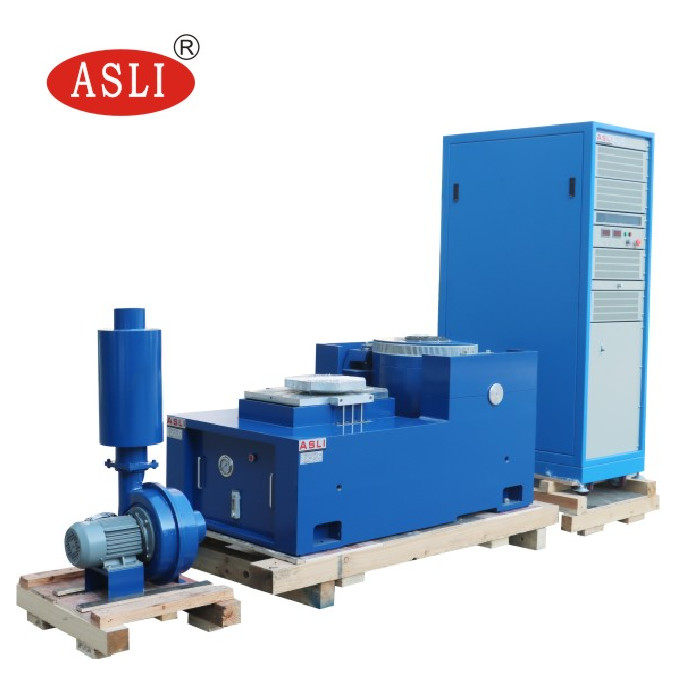

Equipamento de teste da tabela da vibração de ASTM 3500hz para testes da bateria
Product Details
| Padrão: | MIL, IEC, ASTM | Aplicativo: | Bateria |
|---|---|---|---|
| Uso: | teste de vibração | Freqüência: | 3500 Hz |
| Velocidade: | 1,8m/s | direção de vibração: | Vibração horizontal vertical |
| Destacar |
mesa vibratória ASTM 3500hz,equipamento de vibração para teste de bateria,Equipamento de teste de mesa de vibração |
||
Product Description
O Equipamento de Teste da Tabela de Vibração ASTM 3500Hz é um sistema de simulação de transporte de alta precisão concebido especificamente para testes de baterias.perfis de vibração repetíveis para avaliar a durabilidade e a integridade estrutural das células da bateria, módulos e embalagens em condições reais de transporte.
Para especificações técnicas pormenorizadas, consulte oTeste de vibração ES-3A PDF.
Este equipamento cumpre as seguintes normas internacionais de ensaio:
- JIS Japanese Industrial Standards (Normas Industriais Japonesas)
- Laboratórios de subscritores
- DIN German Institute for Standardization (Instituto Alemão de Normalização)
- ISO International Organization for Standardization (Organização Internacional para a Normalização)
- BS British Standards (Normas britânicas)
- MIL ¢ Normas Militares
- IEC International Electrotechnical Commission Comissão Electrotecnica Internacional
- Associação Americana de Ensaios e Materiais
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
- O banco de carga pequeno permite uma aceleração e uma frequência de trabalho mais elevadas, melhorando a capacidade de carga e o desempenho geral do banco de máquinas completo.
- O banco horizontal e o banco de vibração estão integrados numa única unidade com uma estrutura robusta, oferecendo uma instalação e um ajuste convenientes.
- A pista de pressão estática com design em forma de V fornece capacidades resistentes à inclinação e à carga de distorção.
- A bomba de óleo incorporada garante uma estrutura bem organizada e uma operação fácil.
Equipamento de ensaio de simulação de transporte de vibração de alta precisão para ensaios de baterias.
