Faça o download do documento para armazenamento -- clique aqui ----→Teste de vibração ES-3A.pdf
MIL-STD-810F eletrodinâmica de alta frequência seno e choque aleatório vibração shaker tabela
Aplicação de agitadores de vibração eletrodinâmica:
Somos fabricantes de produtos da série High Frequency Vibration Test Machine, adotamos a "estrutura de circuito magnético duplo", "círculos de ação de esqueleto auto-gerados","Suporte aéreo" e "rolamentos e orientação linear", "isolamento trunnion" tecnologia moderna avançada e tecnologia especial, pode ser concluída em X, Y, Z três eixos sinusoidal teste de vibração e de banda larga testes de vibração aleatória,a ser completado pelo clássico (metade - senoEstes produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, electrónica,Aparelhos elétricos, comunicações, electrodomésticos e outros domínios.
Parâmetros técnicos da máquina de ensaio de vibração:
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Classificados Desconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Sistema de ensaio de vibração de alta frequência de grande força de 3 eixos com controlador de vibração de 8 canais Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Parâmetros técnicos de um sistema horizontalExpansor:
Parâmetros técnicos da verticalExpansor:
Certificado da máquina:
Relatório oficial de calibração de terceiros da China
Certificação CE
Para a embalagem:
1Primeiro filme de PP.
2Pacote de vácuo
3- Uma película de PP outra vez.
4espessura de PU de 10 mm para evitar colisões
5. caixa de madeira compensada reforçada
6. ASLI CASE MARK padrão

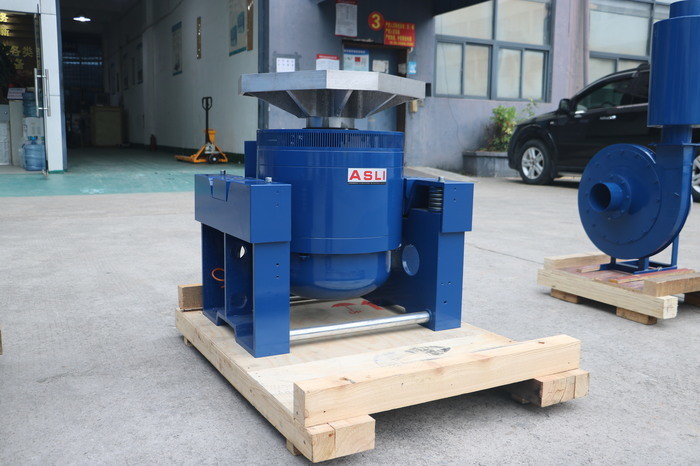

Detalhes da máquina de ensaio de vibrações embalado e enviado:
