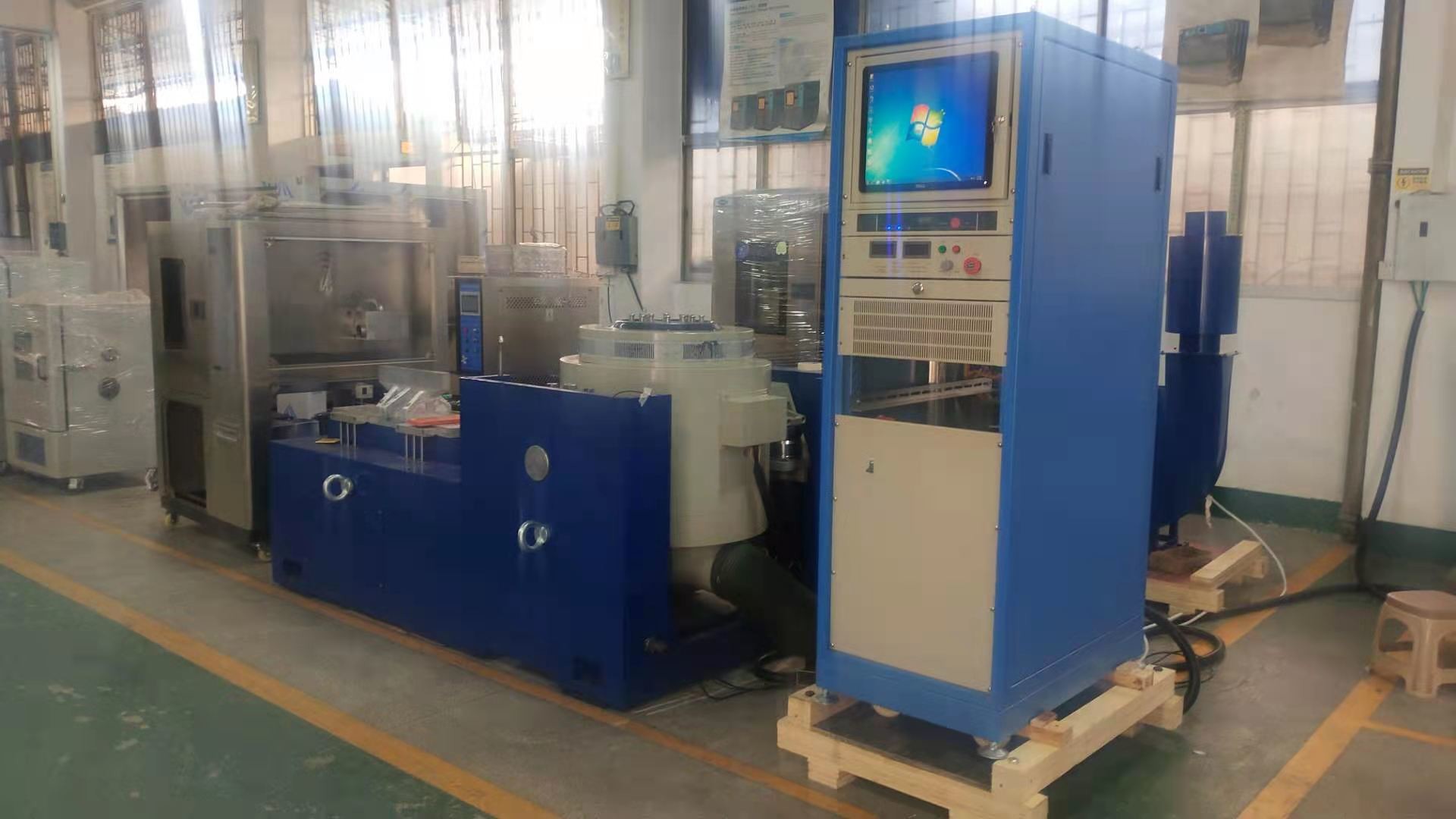

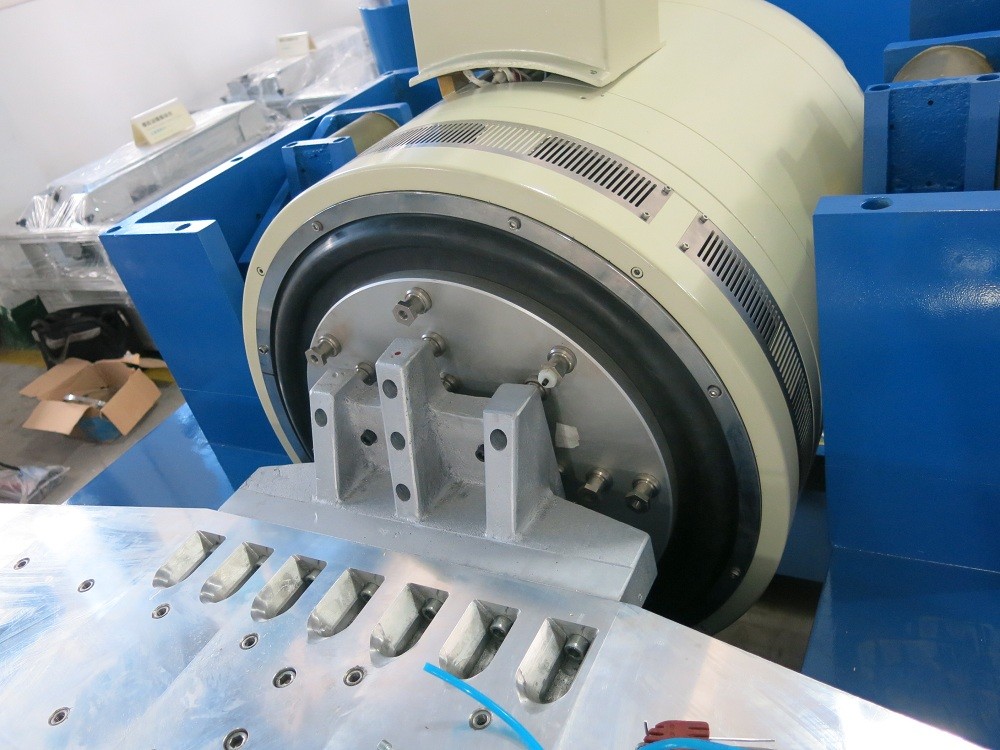

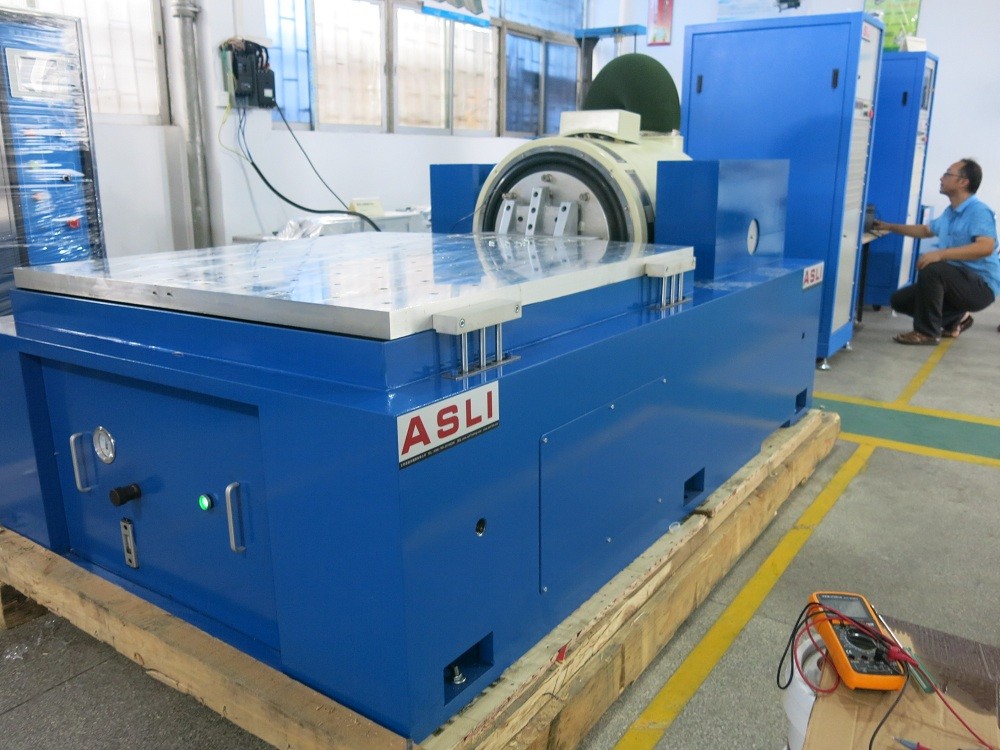

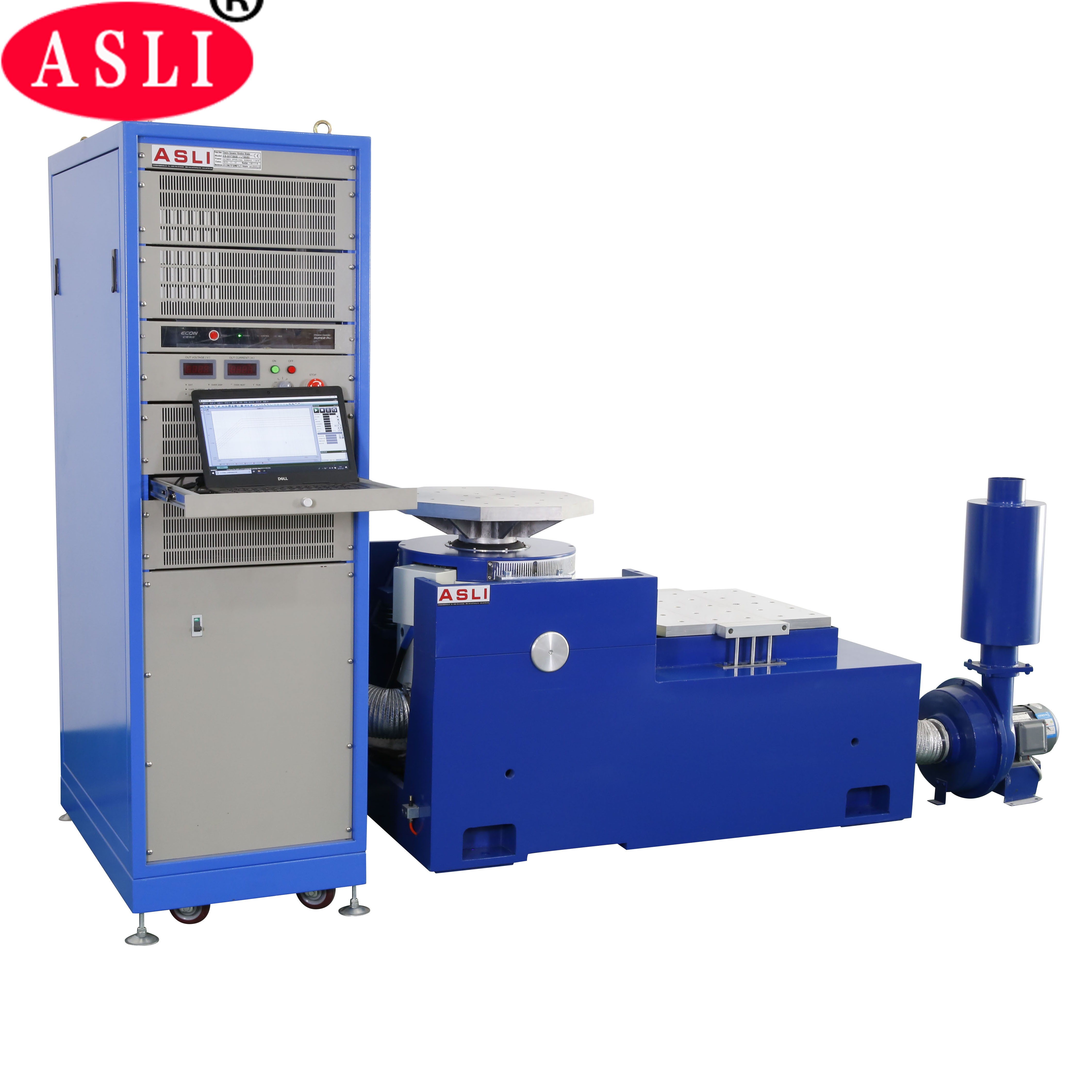

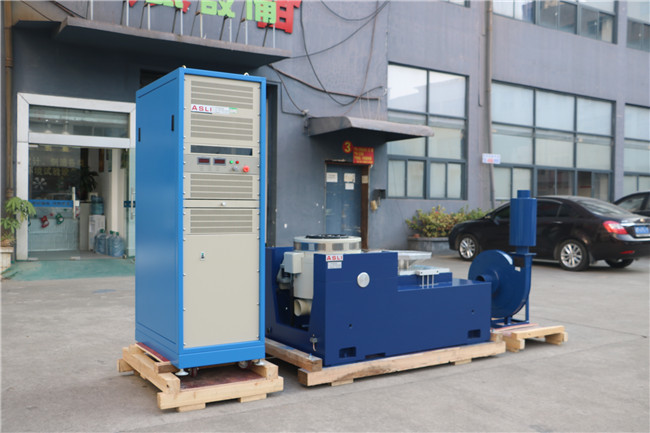

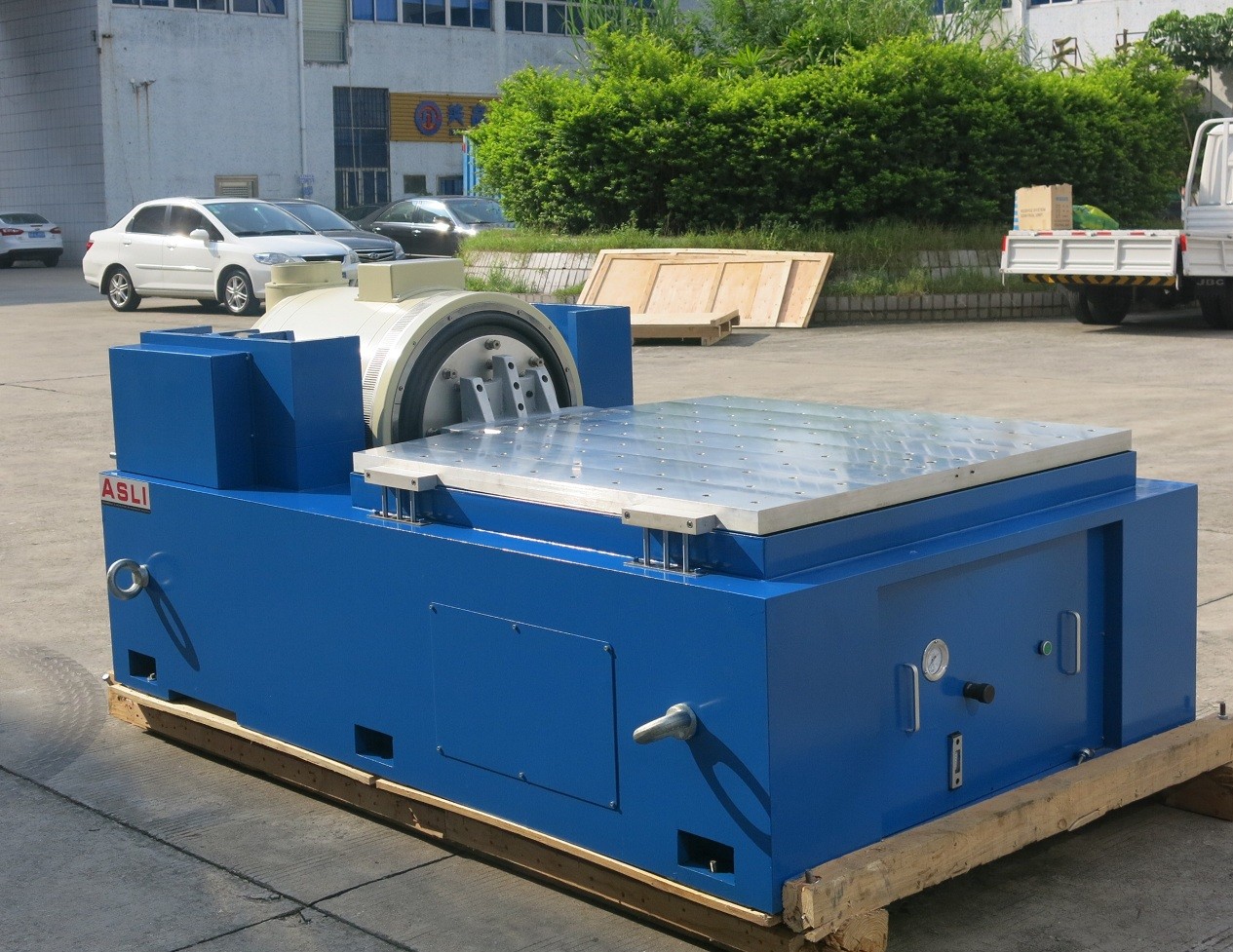

Máquina de ensaio de vibração vertical eletromagnética programável para embalagem
Sistema de ensaio de vibração de alta frequênciaÉ uma plataforma de ensaio que satisfaz todos os tipos de especificações de ensaio,e pode ser executado incluindo IEC, MIL-STD, JIS, ASTM e outras especificações
Parâmetros:
| Shaker | |
| Força senoidal (pico) | 30 kN |
| Força de choque (pico) | 60 kN |
| Faixa de frequências | 5~2800Hz |
| Deslocamento (contínuo) | 100 mm |
| Velocidade máxima | 10,8 m/s |
| Max. Aceleração | 75 g |
| Diâmetro da armadura | 445 mm |
| Frequência de ressonância de primeira ordem | 2,400 Hz |
| Momento excêntrico admissível | > 500 Nxm |
| Peso da armadura | 40 kg |
| Dimensão do parafuso HE/ST | M10 (metrica) |
| Frequência de isolamento das vibrações axiais | 3 Hz |
| Carga útil máxima. | 500 kg |
| Fuga de fluxo magnético | ≤ 1 mT |
| Dimensões (L×W×H, desembaladas) | 1,330x860x1,250 mm |
| Peso (desembalados) | 2,500 kg |
| Instalação | Tapete de borracha (necessários parabraços de fixação) |
| Amplificador de potência | |
| Saída do amplificador | 30 kVA |
| SNR | > 65 dB |
| Tensão de saída nominal | 120 Vrs |
| Dimensões (L×W×H, desembaladas) | 800x900x2,100 mm |
Características do produto
* Sistema de suspensão flexível e guia em linha reta, forte capacidade de suporte, bom desempenho de orientação e elevada estabilidade.
* A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de suporte é forte e o desempenho dinâmico é excelente.
* Diagnóstico e protecção da cadeia de autoexame rápidos, segurança e fiabilidade elevadas;
* O dispositivo de isolamento e amortecimento do airbag faz com que o vibrador não precise de uma fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão da vibração.
* Proporcionar uma utilização diferente das plataformas de expansão horizontais e verticais;
* Pode ser utilizado com todos os tipos de controladores de vibração e a operação é simples.
Mais Força de Vibração, podemos personalizar.
Os ensaios de vibração são realizados através da replicação de condições (sob um ambiente de ensaio) que um produto, máquina ou estrutura pode passar ou ver durante a sua vida útil.Incluindo condições durante o trânsito e operações.Por conseguinte, os testes de vibração previnem problemas de desempenho e falhas potenciais antes mesmo de começarem ou ocorrerem.
Além disso, as indústrias com ciclos de produção de 24 horas necessitam de processos e sistemas críticos de ensaio e monitorização de vibrações.Em indústrias de produção intensiva como petróleo e gás, geração de energia, metais e mineração, etc.,falha ou tempo de inatividade de qualquer máquina ou dispositivo leva a perda de eficiência e custos de produção mais elevados e um ambiente de trabalho inseguro tambémPor conseguinte, estas indústrias necessitam de monitorização e testes de vibração contínuos e regulares.
