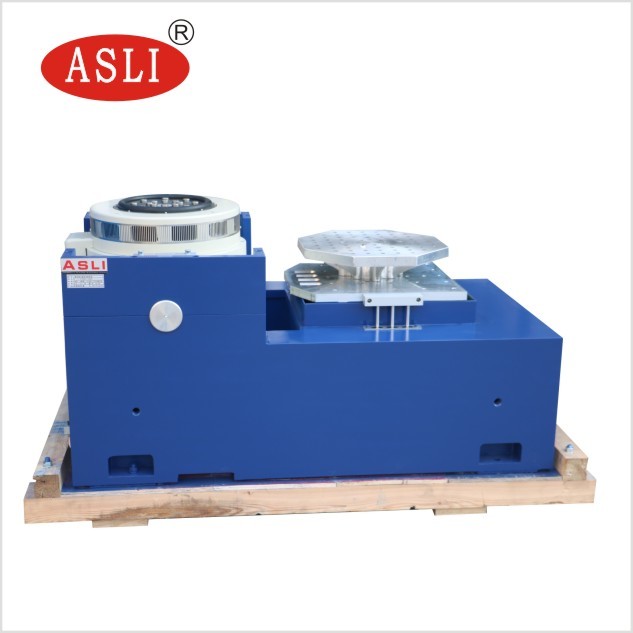

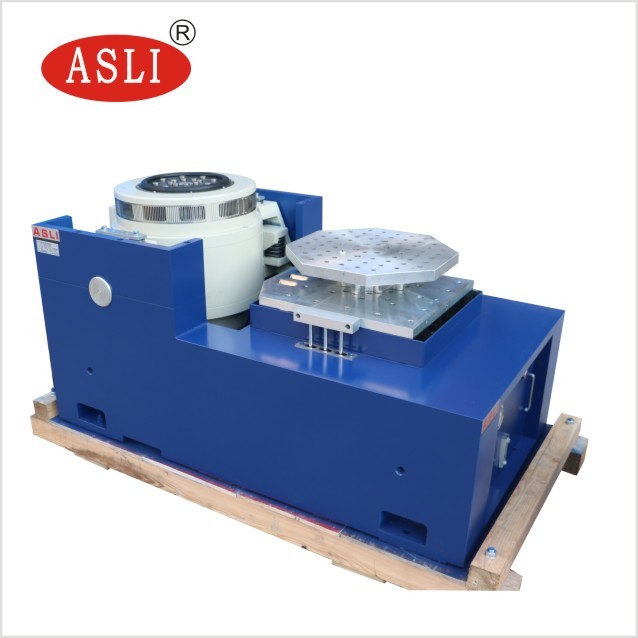

Sistema de teste eletrodinâmico da vibração do laboratório 10000N com carga 270kg
Product Details
| força senoidal: | 10000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3000 Hz |
| carregando: | 270 kg | aceleração: | 100G |
| armadura: | 240mm | ||
| Destacar |
sistema de teste eletrodinâmico da vibração 10000N,sistema de teste eletrodinâmico da vibração da carga 270kg,abanador eletrodinâmico da vibração 10000N |
||
Product Description
O Sistema de Teste de Vibração Eletrodinâmica de Laboratório 10000N é uma solução de teste de vibração de alto desempenho em três eixos, projetada para aplicações rigorosas de laboratório e industriais. Com uma capacidade de carga máxima de 270 kg, este sistema oferece testes precisos e confiáveis em modos de vibração senoidal, aleatória e de choque.
O Vibrador de Alta Frequência Adota tecnologias modernas avançadas, incluindo uma estrutura de circuito magnético duplo, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos e guias lineares, e isolamento de pivô. É capaz de completar testes de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga, testes de pulso clássico (meia-seno) e testes de espectro de resposta a choques.
Este sistema é amplamente utilizado nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Força Nominal: Força senoidal 10000N; Força aleatória 10000N; Força de choque 20000N
- Faixa de Frequência: 3Hz a 3000Hz – suporta frequência fixa, varredura de ida e volta, modos senoidal, aleatório e de choque
- Modo de Varredura de Frequência: Linear, logarítmico, varredura de ida e volta, frequência fixa
- Número de Varreduras de Frequência: 1 a 32767
- Tempo de Varredura de Frequência: Frequência fixa / única 1–3600 minutos; curvas de varredura de frequência podem ser exibidas
- Aceleração Máxima: 1000 m/s² (sem carga)
- Velocidade Máxima: 1,8 m/s
- Deslocamento Máximo: 51 mm p-p (sem carga), pico duplo
- Deslocamento de Impacto: 51 mm
- Peso da Bobina Móvel: 14 kg
- Onda de Vibração: Senoidal, aleatória, choque
- Diâmetro da Bobina Móvel: φ240 mm
- Dimensão do Sistema de Vibração: L1060 × A750 × P845 mm
- Peso do Sistema de Vibração: 960 kg
- Acessórios Incluídos: Expansor vertical de 600 mm × 600 mm e mesa deslizante horizontal de 600 mm × 600 mm
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máxima (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
A linha destacada (ES-10) indica a configuração descrita nesta listagem de produto.

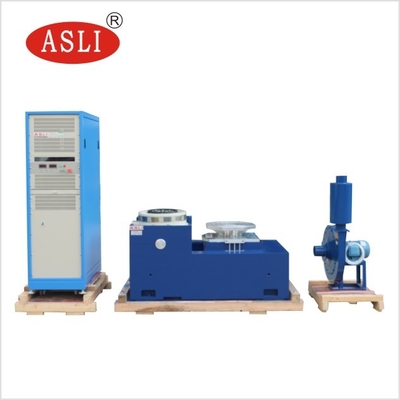

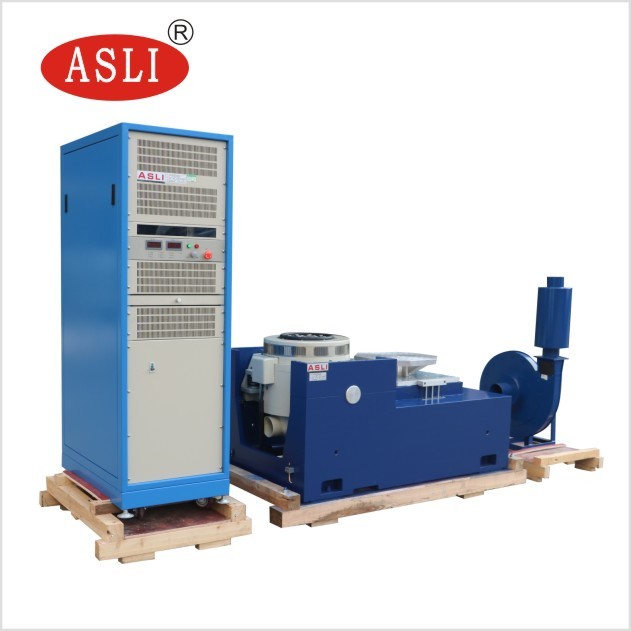

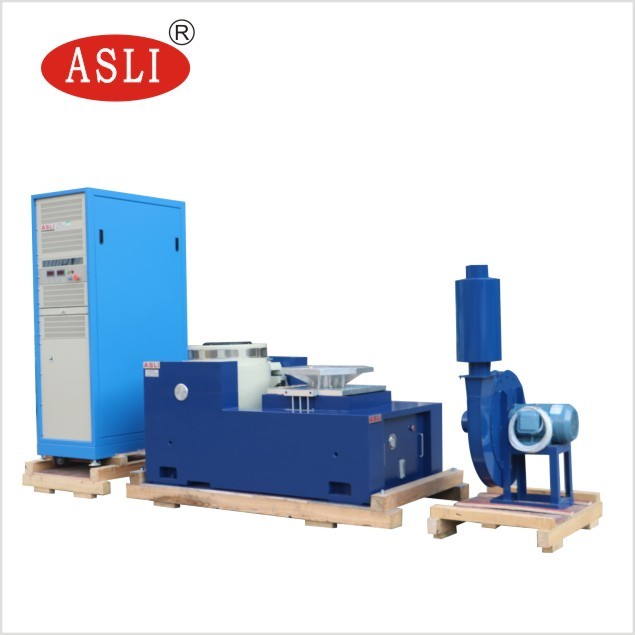

- Gerador de Vibração – 1 conjunto
- Controlador de Vibração – 1 conjunto
- Câmara de Conexão de Comunicação – 1 conjunto
- Amplificador de Potência DA-10 – 1 conjunto
- Potência de Excitação – 1 unidade
- Software de Driver – 1 conjunto
- Sistema de Resfriamento – 1 conjunto
- Computador Industrial – 1 conjunto
- Impressora Colorida – 1 conjunto (Opcional)
- Sensor de Aceleração (incluindo linha de saída) – 1 unidade
- Fixador de Vibração – 1 conjunto (Opcional, de acordo com a amostra de teste)
O controlador de vibração é o design mais recente de nossa empresa, adotando uma arquitetura de sistema distribuído avançada internacionalmente. Seu núcleo é o processador de alta velocidade de ponto flutuante de 32 bits da série TMS320 mais recente da TI. Os relatórios de teste são gerados automaticamente no formato Word. Durante ou após os testes, o relatório pode ser editado e, em seguida, gerado automática ou manualmente.
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial de estágio superior.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos de haste basculante com rigidez composta orientada para importação e reta, fornecendo alta capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao isolamento de vibração, com instalação móvel conveniente.
- O sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do rolamento com pequeno efeito de balão, aumentando a capacidade de carga da mesa vibratória e melhorando o desempenho de baixa frequência.
