Banco de agitação de vibração mecânica para produtos eletrônicos Teste de agitação 10 - 60 Hz
Parâmetros técnicos sobre o banco de agitação de vibração mecânica para produtos eletrônicos teste de agitação 10 - 60Hz
| Modelo | Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Velocidade nominal ((m/s) | Substituição nominal (p-p) mm |
Carga máxima (kg) | bobina móvel (Kg) | Dimensão de Empilhadeira móvel ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Pedido de agitação eletrodinâmica preço:
Somos fabricantes de produtos de série de vibração elétrica, adotamos a "estrutura de circuito magnético duplo", "círculos de ação esqueleto auto-gerados","Suporte aerotransportado" e "rolamentos e orientação linear""Isolamento de trunião" tecnologia moderna avançada
e tecnologia especial, pode ser concluído em X, Y, Z três eixos sinusoidal teste de vibração e de banda larga testes de vibração aleatória, a ser concluído
Teste de vibração de alta frequência amplamente utilizado
Na defesa nacional, armas, aviação, aeroespacial, comunicações, electrónica, aparelhos eléctricos, comunicações,
Aparelhos domésticos e outros campos. --- Teste de vibração de agitadores industriais
Teste de choque de ondas sinusoidesde Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação de corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.

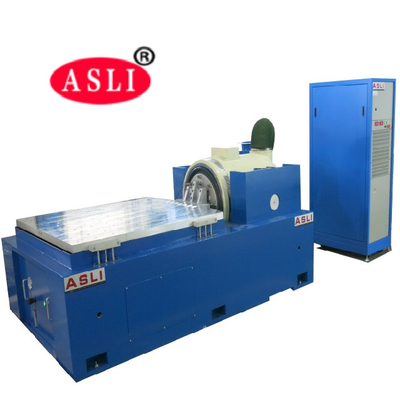

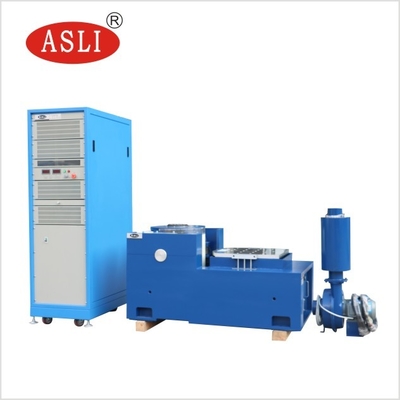

Sistema de vibração ((ES-10))
1 Parâmetros técnicos com agitação por vibração electrodinâmica industrial:
(1) Força nominal: força senoidal 10000N; força aleatória 10000N; força de choque 10000N;
(2) Faixa de frequência: 5 Hz a 3500 Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
(3) Modo de freqüência de varredura: linear, logarítmico, varredura para a frente e para trás, frequência fixa
(4) Frequências de varredura: 1 a 32767.
(5) Tempo de freqüência de varredura: freqüência fixa/solo 1-3600mins, podem ser exibidas curvas de freqüência de varredura.
(6) Aceleração máxima 1000 m/s 2 (sem carga)
(7) Velocidade máxima: 1,8 m/s
(8) Deslocamento máximo: 51 mmp-p (sem carga), duplo pico
(9) Deslocamento de impacto: 51 mm
(10) Peso da bobina móvel: 14 kg
(11) Direcções de vibração: vibração vertical +vibração horizontal
(12) Ondas de vibração: seno, aleatório, choque
(13) Diâmetro da bobina móvel: Φ240 mm
(14) Dimensão do sistema de vibração ((mm): W1046*H660*D783mm
(15) Peso do sistema de vibração: 900 kg

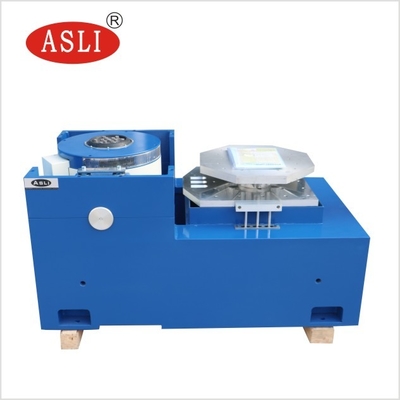

Características do suporte horizontal sobre a máquina de ensaio de vibração:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Instalar Requisito com máquina de ensaio de vibração:
(1) Os utilizadores devem preparar empilhadeiras e ferramentas de mudança para mover o equipamento, pois é muito pesado, também por favor certifique-se
A porta é grande o suficiente para deixar o equipamento entrar
(2) O ambiente de funcionamento da máquina deve estar sob temperatura ambiente e com boa ventilação.A distância espacial das máquinas
O lado esquerdo/direito/atrás deve ser de 700 mm, o da frente de 1500 mm.

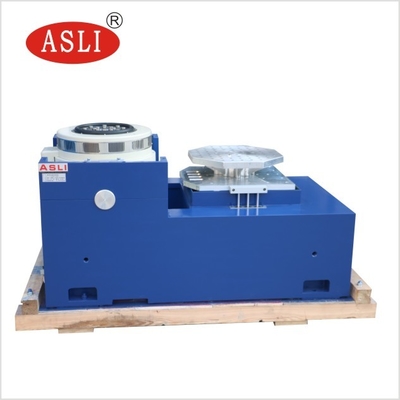

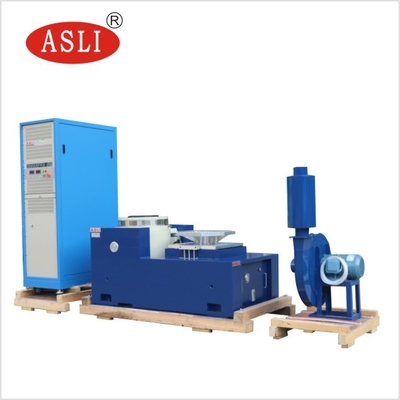

Pacote para sistema de agitação de vibração eletrodinâmica de grande força
Primeiro filme de PP, e depois espuma de 10 mm entre a máquina e a caixa, e fora está a caixa de compensado de exportação padrão.
