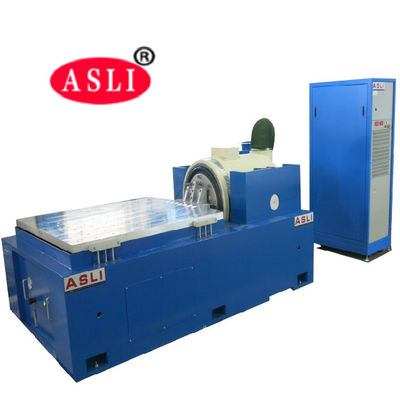

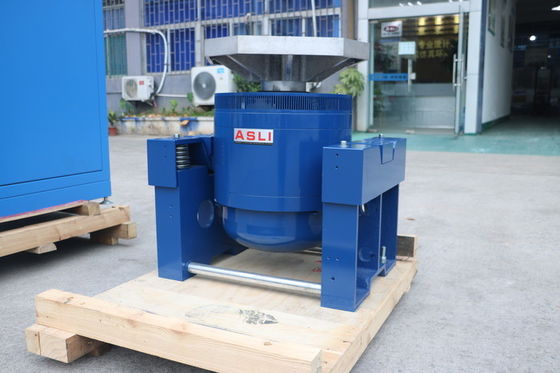

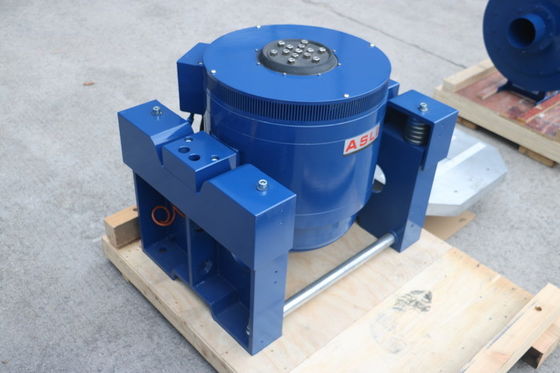

Mesa Vibratória MIL STD 810G AC380V para Produtos de Grau Militar
A máquina de teste de vibração de alta frequência é usada principalmente para testes ambientais de vibração e choque de produtos, testes de triagem de estresse ambiental, testes de confiabilidade, testes que podem ser necessários para produtos aeroespaciais, de comunicação, eletrônicos, elétricos, de comunicação, eletrodomésticos e outras áreas.É uma plataforma de teste que atende a todos os tipos de especificações de teste e pode executar especificações como IEC, MIL-STD, JIS, ASTM e outras.
Equipamento de Teste de Mesa Vibratória de 51 mm p-p Parâmetro:
| Modelo |
Força Senoidal Nominal (N) |
Força Aleatória Nominal (N) |
Frequência Faixa (Hz) |
Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) |
Deslocamento Nominal (p-p) mm |
Carga Máx. (Kg) | bobina móvel(Kg) |
Dimensão da Bobina Móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características do produto
* Sistema de suspensão flexível e guia linear, forte capacidade de carga, bom desempenho de orientação e alta estabilidade.
* A rigidez estática da bolsa de ar de carga central é grande, a rigidez dinâmica é pequena, a capacidade de carga é forte e o desempenho dinâmico é excelente.
* Diagnóstico de autoexame rápido e proteção em cadeia, alta segurança e confiabilidade;
* O dispositivo de isolamento e amortecimento da bolsa de ar faz com que o vibrador não precise de fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão de vibração.
* Fornece diferentes usos de plataformas de expansão horizontal e vertical;
* Pode ser usado com todos os tipos de controladores de vibração e a operação é simples.

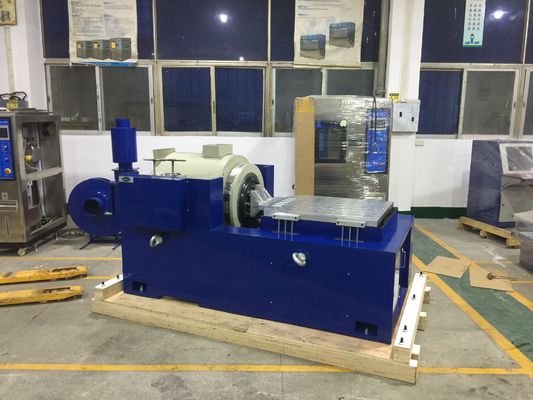

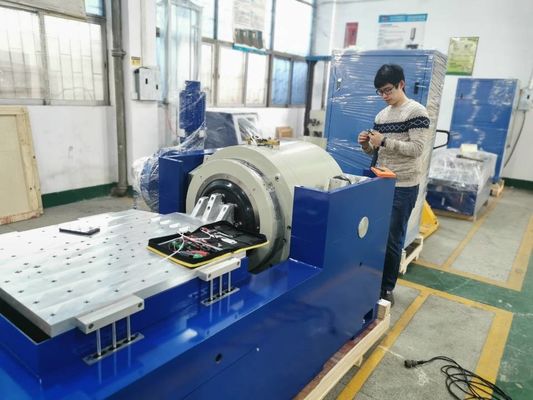

Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar aceleração e frequência de trabalho mais altas, para melhorar a capacidade de carga e o desempenho do banco da máquina inteira.
O banco horizontal e o banco de vibração são do tipo integral, com estrutura perfeita, conveniência para instalar e ajustar.
Trilho de pressão estática, em V, com capacidade de resistência à inclinação e à carga descentralizada.
Bomba de óleo embutida, boa estrutura e fácil operação.
| Modelo | Tamanho do Banco (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
