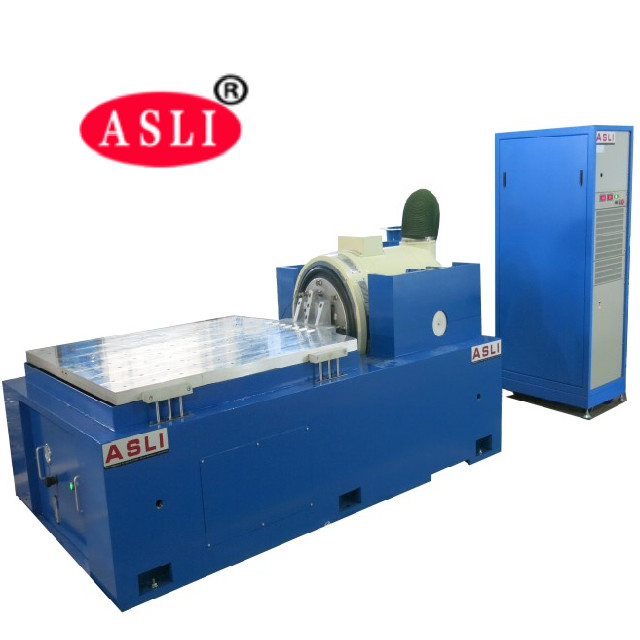

MIL STD 810G AC380V Vibração Shaker Table For Army Grade Product
Product Details
| força de vibração: | 20KN | direção de vibração: | vibração horizontal |
|---|---|---|---|
| Aplicativo: | Automotivo | Uso: | teste de vibração de alta frequência |
| Padrão de teste: | MIL STD 810G | Poder: | AC380V |
| Destacar |
Vibração Shaker Table AC380V,Equipamento de teste da tabela da vibração de AC380V,Vibração Shaker Table de mil. STD 810G |
||
Product Description

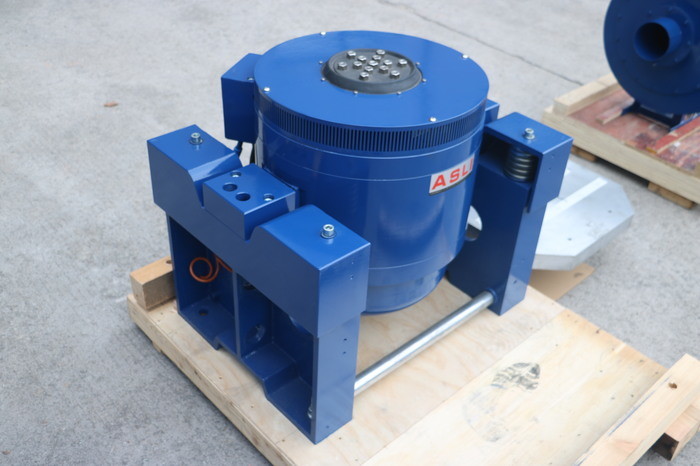

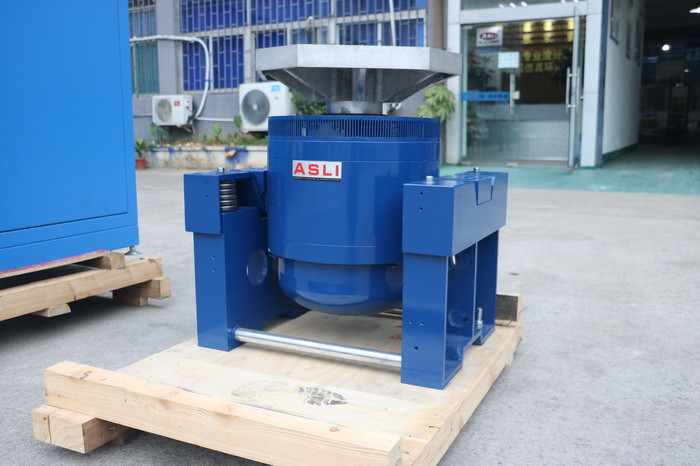

A máquina de ensaio de vibração de alta frequência é utilizada principalmente para ensaios ambientais de vibração e choque do produto, triagem de estresse ambiental e ensaios de fiabilidade.Atende às necessidades críticas de testes na indústria aeroespacial.Esta plataforma de teste atende a uma ampla gama de especificações, incluindo IEC, MIL-STD, JIS, ASTM e outros.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- O sistema de suspensão flexível e o guia em linha reta proporcionam forte capacidade de suporte, excelente desempenho de orientação e alta estabilidade.
- O airbag de carga central oferece alta rigidez estática, baixa rigidez dinâmica, forte capacidade de suporte e excelente desempenho dinâmico.
- O diagnóstico rápido de autoexame e a protecção da cadeia garantem uma elevada segurança e fiabilidade.
- O dispositivo de isolamento e amortecimento dos airbags elimina a necessidade de uma fundação especial, reproduz perfeitamente as ondas de vibração e reduz a transmissão das vibrações.
- Disponível com diferentes plataformas de expansão horizontal e vertical.
- Compatível com todos os tipos de controladores de vibração para operação simples.
- O pequeno banco de carga permite uma aceleração e uma frequência de trabalho mais elevadas, melhorando a capacidade de carga e o desempenho geral do banco de máquinas.

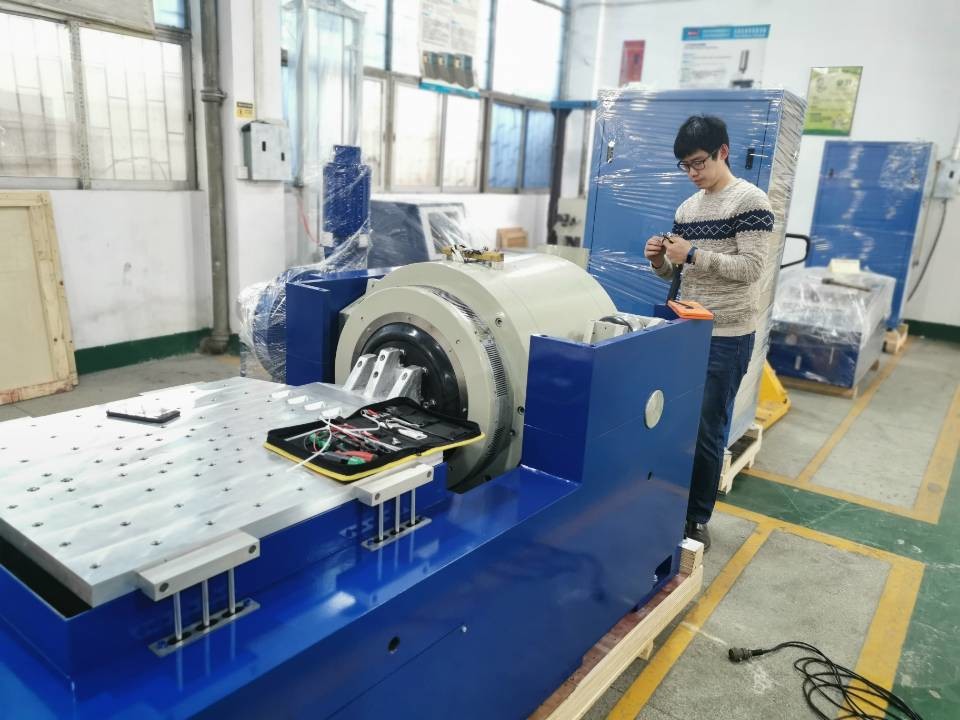

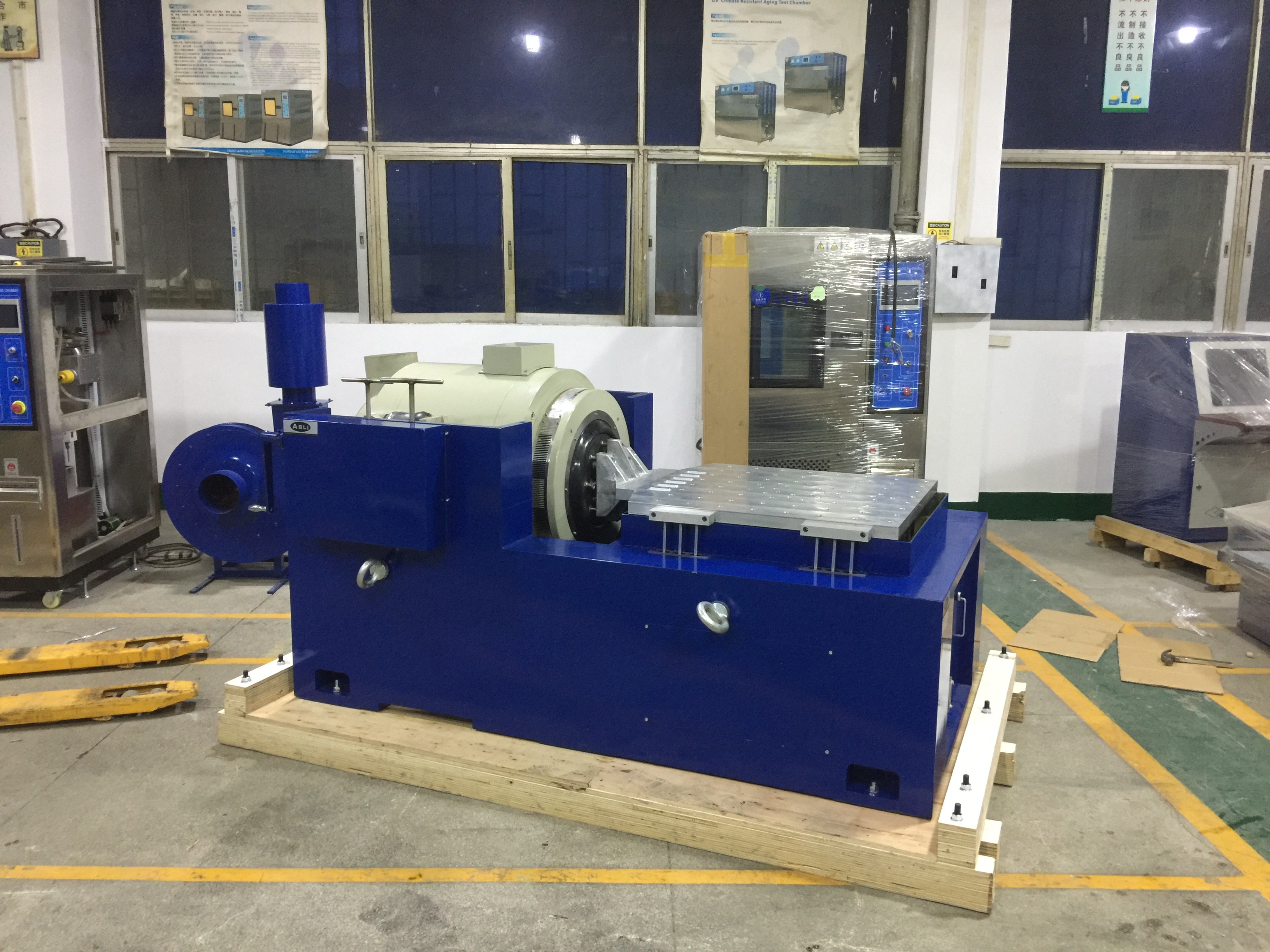

- O banco horizontal e o banco de vibração são uma unidade integral com uma estrutura robusta, conveniente de instalar e ajustar.
- A pista de pressão estática com design em forma de V fornece capacidades resistentes à inclinação e à carga de distorção.
- A bomba de óleo incorporada oferece um projeto bem estruturado e uma operação fácil.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢ 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
57.7 76.9 86.5 |
Product Highlights
Mesa vibratória MIL STD 810G AC380V para produtos de nível militar. Força 20KN, vibração horizontal, testes de alta frequência. Suspensão flexível, amortecimento de airbag, sem necessidade de base especial. Ideal para automóveis, aeroespaciais, eletrônicos. Atende às especificações IEC, MIL-STD, JIS, ASTM.
