Máquina do teste de vibração das Amazonas 1000kg.f de ISTA 6 com a tabela vertical do deslizamento

Equipamento de Teste de Vibração de Agitador Eletrodinâmico de Alta Frequência com MIL-STD 202

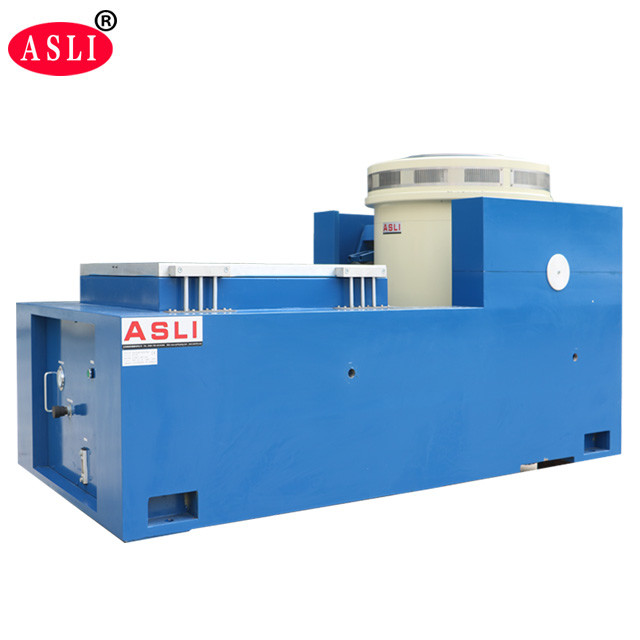

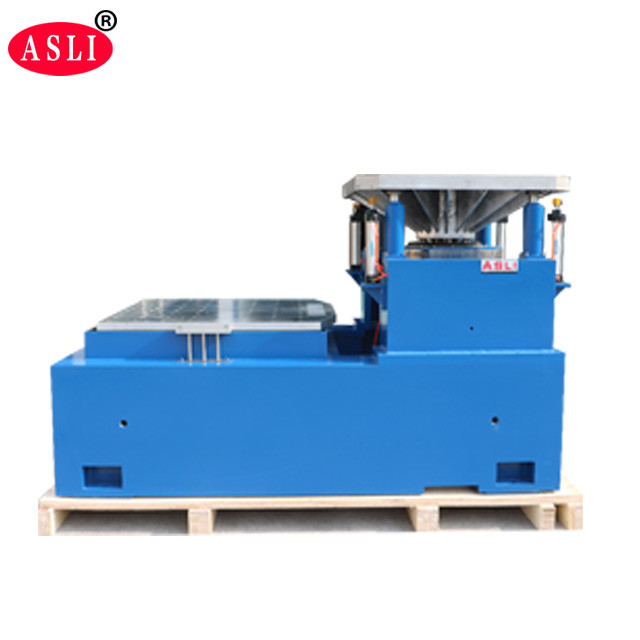

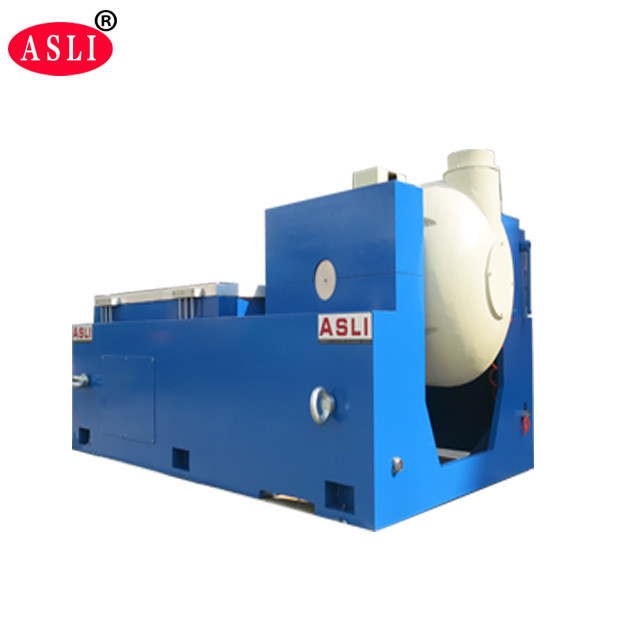

A Máquina de Teste de Vibração ISTA 6 Amazon 1000kg.f com Mesa de Deslizamento Vertical é um sistema de teste de vibração eletrodinâmico de alto desempenho projetado para simulação precisa de ambientes de vibração senoidal, aleatória e de choque. É amplamente utilizado para qualificação de produtos e testes de confiabilidade nas indústrias de defesa, aeroespacial, eletrônica e de eletrodomésticos.

1. Força Nominal: Força senoidal 10000N; Força aleatória 10000N; Força de choque 10000N
2. Faixa de Frequência: 5 Hz a 3500 Hz – suporta frequência fixa, varredura de ida e volta, modos senoidal, aleatório e de choque
3. Modo de Varredura de Frequência: Linear, logarítmico, varredura de ida e volta, frequência fixa
4. Tempos de Varredura de Frequência: 1 a 32767
5. Tempo de Varredura de Frequência: Frequência fixa / única 1–3600 min; curvas de varredura de frequência podem ser exibidas
6. Aceleração Máx.: 1000 m/s² (sem carga)
7. Velocidade Máx.: 1,8 m/s
8. Deslocamento Máx.: 51 mm p-p (sem carga), pico duplo
9. Deslocamento de Impacto: 51 mm
10. Peso da Bobina Móvel: 14 kg
11. Direções de Vibração: Vibração vertical + horizontal
12. Onda de Vibração: Senoidal, aleatória, choque
13. Diâmetro da Bobina Móvel: φ240 mm
14. Dimensão do Sistema de Vibração (mm): L1046 × A660 × P783 mm
15. Peso do Sistema de Vibração: 900 kg

• A pequena bancada de carga permite maior aceleração e frequência de trabalho, melhorando a capacidade de carga e o desempenho geral da bancada da máquina.
• A bancada horizontal e a bancada de vibração são do tipo integral, apresentando uma estrutura robusta que é conveniente para instalar e ajustar.
• Trilho de pressão estática com design em V, proporcionando capacidade de resistência à inclinação e à carga enviesada.
• Bomba de óleo embutida para uma estrutura bem organizada e fácil operação.

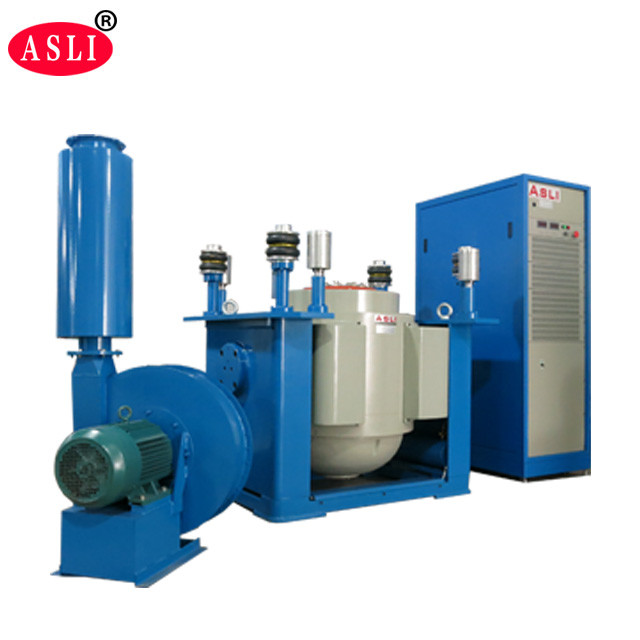

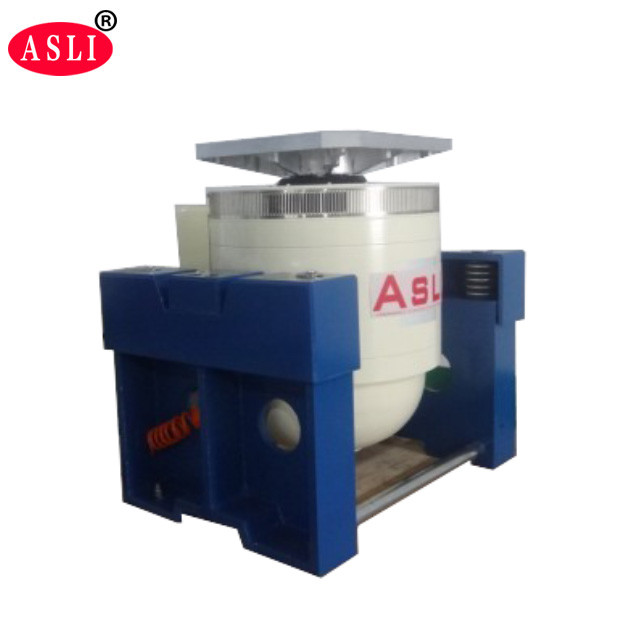

Como fabricante de produtos da série de vibração elétrica, adotamos tecnologias modernas avançadas, incluindo estrutura de circuito magnético duplo, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos e guia linear, e isolamento de pivô. Isso permite que o sistema realize testes de vibração senoidal nos eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-senoide, trapezoidal, onda dente de serra) e testes de espectro de resposta de choque.

O Testador de Vibração de Alta Frequência é amplamente utilizado em defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, eletrodomésticos e outros campos.

1. Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial de estágio superior.
2. Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos da haste basculante com orientação de rigidez do corpo composto reto e orientado para importação, proporcionando capacidade de carga excêntrica.
4. Base de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
5. Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
6. Novo design de duto aprimora o efeito de resfriamento.
7. A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade da mesa de vibração e melhoram o desempenho de baixa frequência.

1. Os usuários devem preparar empilhadeiras e ferramentas de deslocamento para mover o equipamento, pois ele é muito pesado. Certifique-se de que a porta seja grande o suficiente para permitir a passagem do equipamento.
2. O ambiente operacional deve ser à temperatura ambiente com boa ventilação. Recomendamos fortemente a instalação de um ar condicionado na área de trabalho. A distância espacial nos lados esquerdo, direito e traseiro da máquina deve ser de no mínimo 700 mm; a frente deve ser de no mínimo 1500 mm.

O sistema de agitador de vibração eletrodinâmico de grande força é embalado primeiro com filme PP, depois com espuma de 10 mm entre a máquina e a caixa, e finalmente fechado em uma caixa padrão de compensado para exportação.

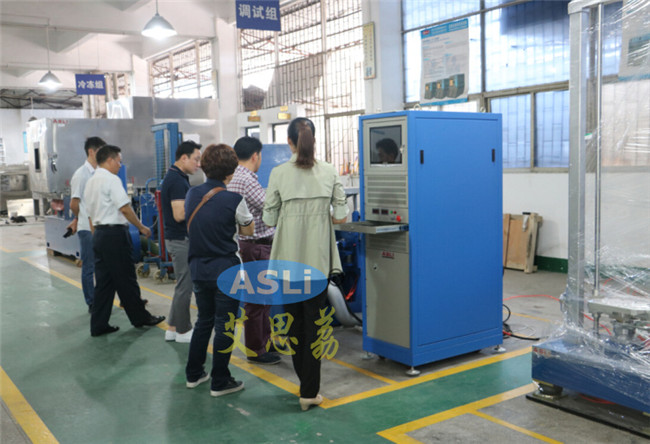

Damos as boas-vindas a clientes novos e antigos para visitar nossa fábrica para ver a mesa vibratória em pessoa. Para quaisquer dúvidas, sinta-se à vontade para nos contatar.
