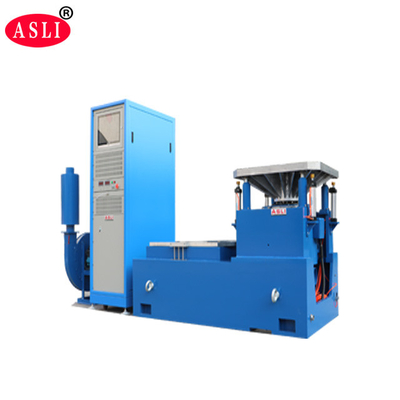

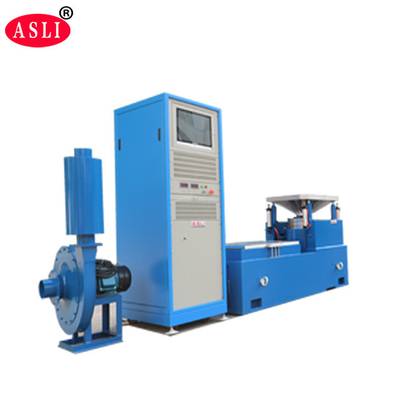

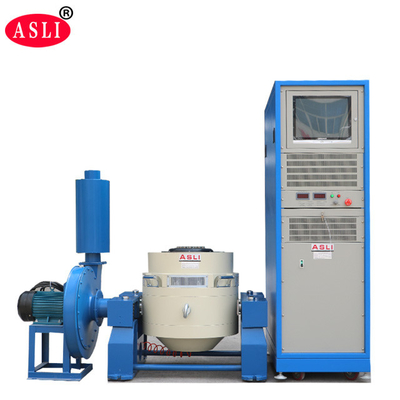

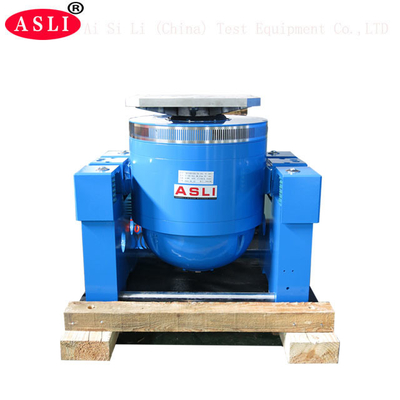

Vibração eletrodinâmica Shaker Systems For Vibration Testing de 25KW 380V 50Hz
Parâmetros técnicos do sistema inteiro
1. modelo: ES-1 ES-2 ES-3… ES-350
2. força avaliado do seno (N): 1000 a 3500000
3. avaliou a força aleatória (N): 1000 a 3500000
4. escala de frequência (hertz): 3 a 3500
5. aceleração avaliado (m/s2): 400 a 1000
6. velocidade avaliado (m/s): 1,2 a 1,8
7. deslocamento avaliado (p-p, milímetro) 25 51
8. Max.Loading (quilograma): 70 a 4500
9. bobina movente (quilograma): 2,5 a 300
10. dimensão da bobina movente (milímetro): 150 a 870

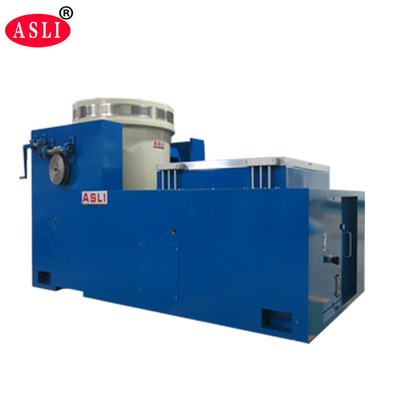

Características horizontais do suporte:
Dentro do banco de carregamento pequeno para realizar a aceleração mais alta e a frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho do banco inteiro da máquina.
O banco horizontal e o banco da vibração são tipo integral, com estrutura perfeita, conveniência a instalar e ajustar.
Trilha da pressão estática, V-forma, com capacidade de inclinação-resistente e de polarização-carga resistentes.
Bomba de óleo incorporado, boa estrutura e funcionamento fácil.
| Modelo | Tamanho do banco (milímetros) | Escala de frequência (hertz) | Peso das peças móveis (quilogramas) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características verticais do Prolongado-banco:
O prolongado-banco vertical do VT e as braçadeiras especificadas, precisão calculada, projeto elaborado, para assegurar o cliente adquiriram o melhor desempenho de acordo com perfeito
| Modelo | Peso (quilogramas) | Máximo Frequência (hertz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | × 1200 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
