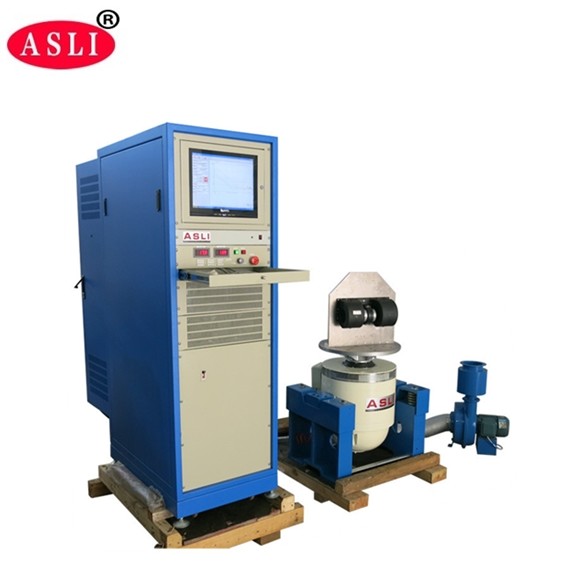

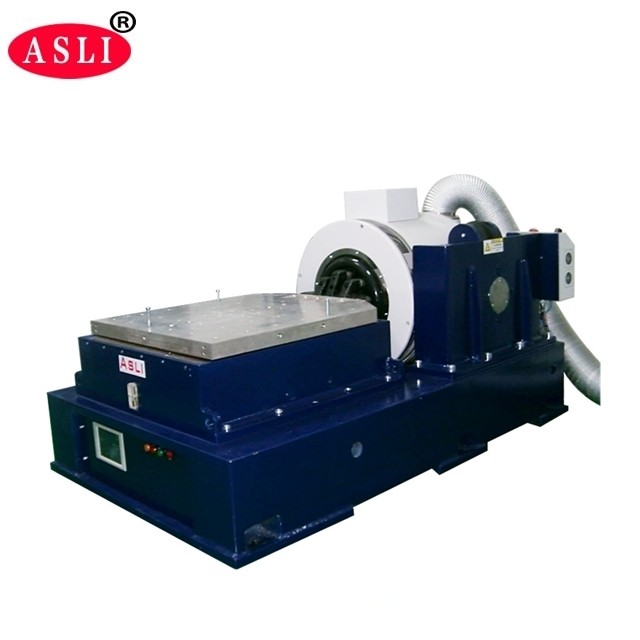

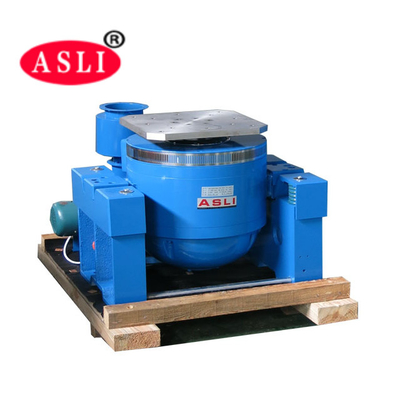

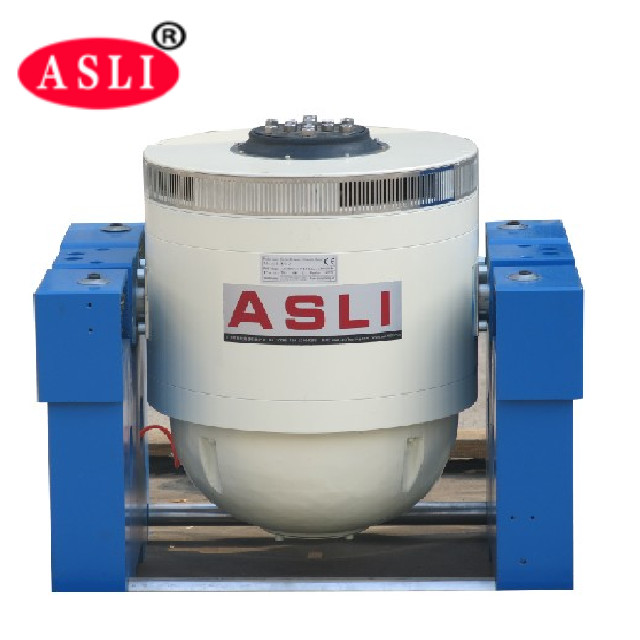

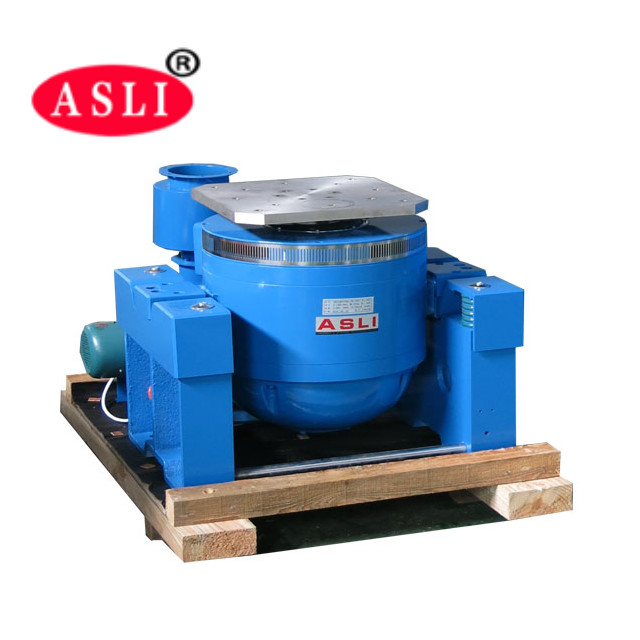

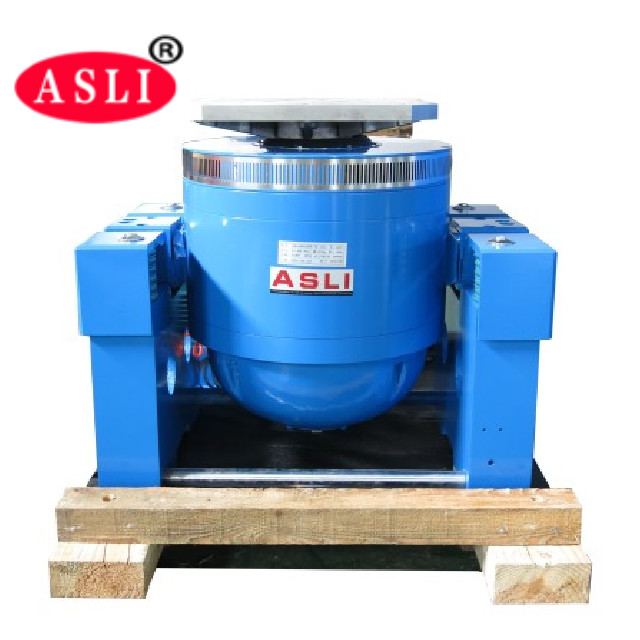

Sistema de Teste de Vibração Padrão DIN EN 61373 com Alta Frequência 1-3000Hz
Descrição:
O Equipamento de Mesa Vibratória de Alta Frequência é usado em ambientes educacionais, de pesquisa e laboratoriais. Adota a estrutura de circuito magnético duplo, círculos de ação de esqueleto autogerados, suporte aerotransportado e rolamentos de rolos e orientação linear, isolamento de munhão tecnologia moderna avançada e tecnologia especial, pode ser concluído em testes de vibração senoidal nos três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio seno, trapezoidal, dente de serra) e teste de espectro de resposta ao choque
Características:
1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio superior.
2. Circuito de dois ímãs, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos da biela retos e corpo composto orientado para importação, orientação de rigidez, capacidade de carga excêntrica.
Parâmetros Técnicos:
| Modelo | ES-3 |
| Força de excitação senoidal nominal | 3000N |
| Força de excitação aleatória nominal | 3000N |
| Força de excitação de choque | 6000N |
| Faixa de frequência | 5-4.000Hz |
| Deslocamento máximo | 25mm |
| Velocidade nominal | 2m/s |
| Aceleração nominal | 500m/s2 |
| Frequência de ressonância de primeira ordem | 2.900 Hz±5% |
| Carga máxima | 100kg |
| Frequência de vibração | 3 Hz |
| Diâmetro da mesa de trabalho | Φ150mm |
| Peso equivalente das peças móveis | 2kg |
| Dimensão | 764×530×660mm |
| Peso | Aproximadamente 480kg |
| Método de resfriamento | Resfriamento a ar forçado |
