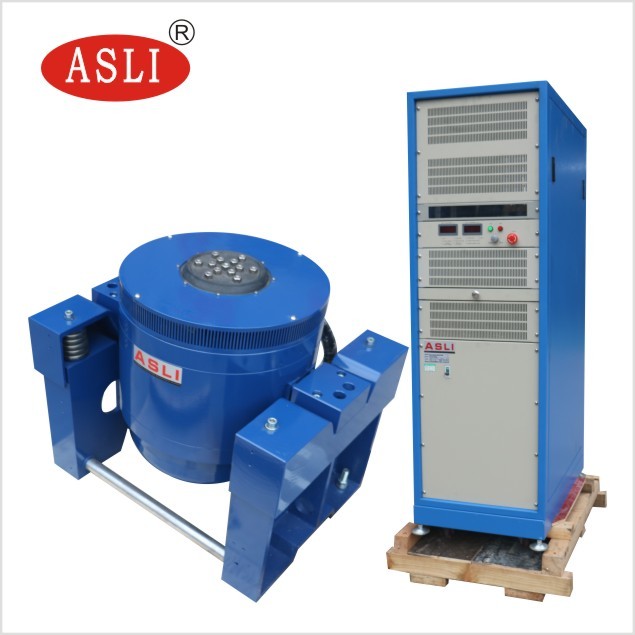

RTCA DO-160 (EUROCAE ED-14) sistema de vibração eletrodinâmica sistema de ensaio de vibração
Descrição Aplicação:
RTCA DO-160 (EUROCAE ED-14) sistema de vibração eletrodinâmica sistema de ensaio de vibraçãoA utilização de um sistema de gestão de dados é muito frequente.dotado da estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo e rolamentos de rolos e orientação linear,isolamento trunnion tecnologia moderna avançada e tecnologia especial, pode ser completado em testes de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a ser completado pelo clássico (meio - seno, trapezoidal,Teste do espectro de resposta de pulso e choqueEstes produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
| Modelo: ES-3 | |
|---|---|
| Propulsão sinusal | 300 kgf |
| Propulsão aleatória | 300 kgf |
| Propulsão de impacto | 600 kgf |
| Faixa de frequência | 2~2500 Hz |
| Deslocamento contínuo | 25 mm |
| O impacto do deslocamento | 25 mm |
| Velocidade máxima | 10,8 m/s |
| Aceleração máxima | 981 m/s2 |
| Diâmetro da bobina móvel | Φ150 mm |
| Permitir o momento excêntrico | > 196N.m |
| Ponto de ligação de carga | 6 pião |
| Massa equivalente de peças móveis | 3 kg |
| Tamanho do parafuso das bancadas (padrão) | M8 |
| Tabela do traçado dos parafusos (diâmetro, circunferência) | 8 em Φ100mm, 8 em Φ200mm. |
| Frequência de isolamento axial | 3 Hz |
| Carga máxima | 120 kg |
| Fuga de fluxo magnético | < 1 mT |
| Dimensões (sem embalagem) | 730 mm × 550 mm × 650 mm |
| Tabela de vibração Peso | 450 kg |
RTCA DO-160 (EUROCAE ED-14) sistema de vibração eletrodinâmica sistema de ensaio de vibraçãoCaracterísticas:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação de corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade de rolamento da mesa de vibração, melhorar o desempenho de baixa frequência.
ComposiçãoRTCA DO-160 (EUROCAE ED-14) sistema de vibração eletrodinâmica sistema de ensaio de vibração

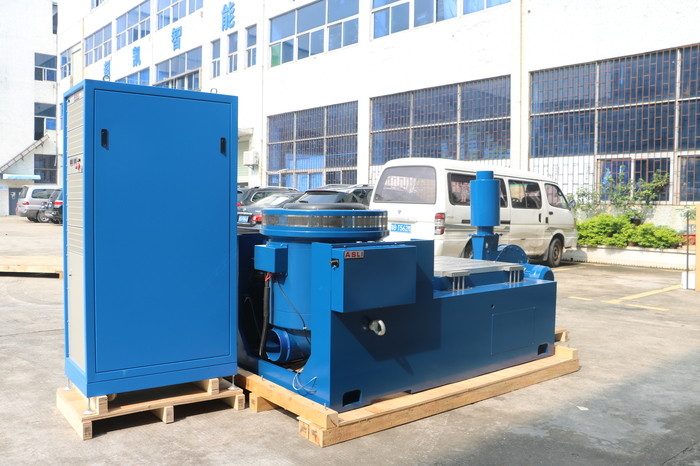

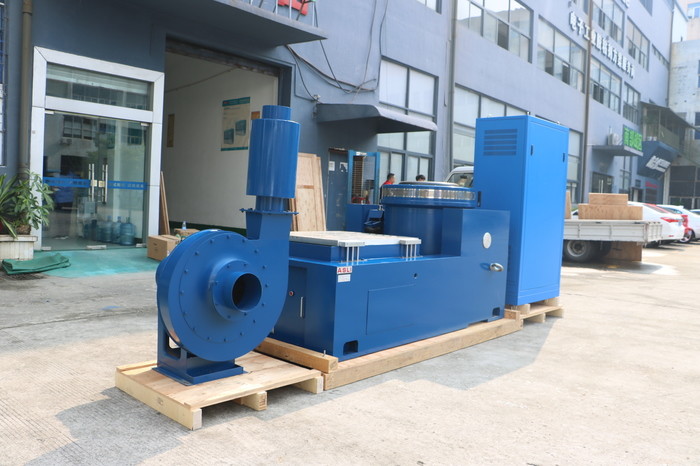

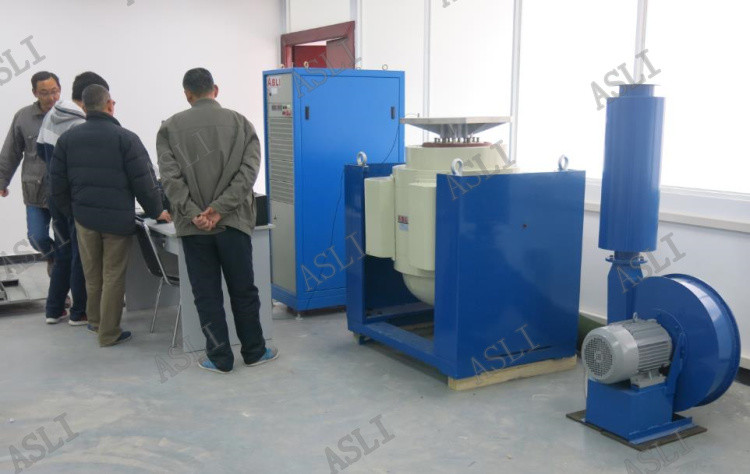

Banco de ensaio de vibrações, amplificador de potência, ventilador de arrefecimento, mesa deslizante, expansor vertical
Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Características verticais do banco alargado:
VT verticais de banco estendido e pinças especificadas, com precisão calculada, projeto elaborado, para garantir que o cliente adquiriu o melhor desempenho de acordo com perfeito
