Verificador eletrodinâmico de alta frequência universal da vibração para o PWB
Product Details
| Frequência: | 5Hz~ 3500Hz | Utilização: | Ensaios de vibração de simulação |
|---|---|---|---|
| direcção da vibração: | x y z | Velocidade máxima.: | 10,6 m/s |
| bobina movente: | 6.5 kg | Aplicação: | PCB |
| Destacar |
Verificador eletrodinâmico da vibração para o PWB,verificador eletrodinâmico da vibração da frequência do igh,Abanador de alta frequência universal da vibração |
||
Product Description
- Não.Teste de vibração de tipo eletrodinâmico de alta frequência universal para PCB
Qual é o valor RMS nos ensaios de vibração?
No ensaio de vibração, é geralmente exigido que um sinal aleatório contenha valores de pico de três vezes o valor RMS.A força produzida por um excitador é limitada principalmente pelo efeito de aquecimento da corrente. ou seja, o valor RMS, enquanto o valor nominal do amplificador de potência é influenciado pelos valores de pico.
Faça o download do documento para armazenamento -- clique aqui ----→Teste de vibração ES-3A.pdf
A máquina de teste de vibração eletromagnética é dedicada à alta qualidade, alto desempenho e alta confiabilidade, precisão e precisão e operação conveniente.É uma plataforma de teste que atende a todos os tipos de especificações de teste, e podem ser executados incluindo IEC, MIL-STD, JIS, ASTM e outras especificações.
Características do produto
* Sistema de suspensão flexível e guia em linha reta, forte capacidade de suporte, bom desempenho de orientação e elevada estabilidade.
* A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de suporte é forte e o desempenho dinâmico é excelente.
* Diagnóstico e protecção da cadeia de autoexame rápidos, segurança e fiabilidade elevadas;
* O dispositivo de isolamento e amortecimento do airbag faz com que o vibrador não precise de uma fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão da vibração.
* Proporcionar uma utilização diferente das plataformas de expansão horizontais e verticais;
* Pode ser utilizado com todos os tipos de controladores de vibração e a operação é simples.
Parâmetros:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características verticais do banco alargado:
VT vertical de banco estendido e pinças especificadas, precisão calculada, design elaborado, para garantir que o cliente adquiriu o melhor desempenho de acordo com perfeito

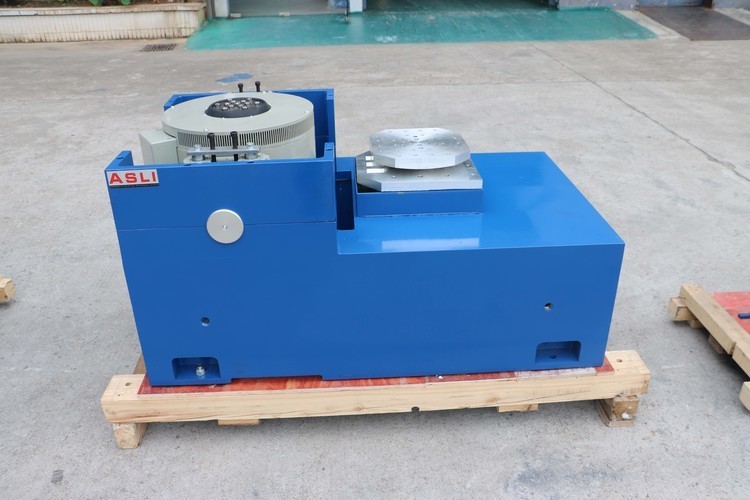

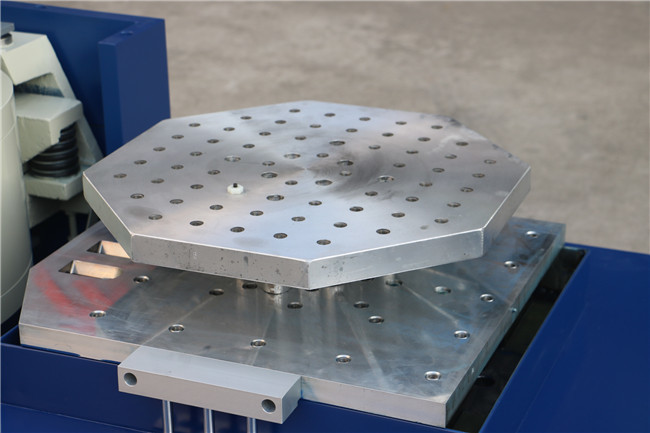

Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
Imagens para referência:
