Testador de Vibração Eletrodinâmico para Aparelhos Elétricos Industriais DO-160
Como o teste de vibração ajuda?
O teste de vibração é realizado replicando condições (em um ambiente de teste) que um produto, máquina ou estrutura pode passar ou encontrar em sua vida útil, incluindo condições durante o transporte e a operação. Assim, o teste de vibração previne problemas de desempenho e falhas potenciais antes mesmo que comecem ou ocorram.
Além disso, em indústrias com produção intensiva como Petróleo e Gás, Geração de Energia, Metais e Mineração, etc., a falha ou o tempo de inatividade de qualquer maquinário ou dispositivo leva à perda de eficiência e a custos de produção mais altos, além de um ambiente de trabalho inseguro. Portanto, essas indústrias precisam de testes de vibração contínuos e regulares.
Baixar documento para armazenamento -- clique aqui ----→equipamento de teste de vibração ES-10.pdf
Para Testador de Vibração Eletrodinâmico para Aparelhos Elétricos Industriais DO-160, por favor, prepare-se para o abaixo e envie sua consulta, nós o ajudaremos a recomendar o modelo adequado
Descrição do Espécime
Massa do Espécime para Teste
Dimensões do Espécime
Perfil de teste, se disponível
Aceleração máxima do teste
Teste nas direções X, Y, Z ou apenas teste na direção Z
Especificação do modelo em exibição
| Especificação do Sistema | |||
| Modelo do Sistema: | 10000 | ||
| Faixa de Frequência: | 3~3500 | ||
| Força Nominal | Senoidal N | 3-3000 | |
| Aleatória N | 3-3000 | ||
| Choque N | 3-3000 | ||
| Máx. Aceleração. | senoidal (m/s2) | 1.8 | |
| Aleatória (m/s2 rms) | 1.8 | ||
| Choque (m/s2) | 3-3500 | ||
| Máx. Velocidade. | senoidal (m/s2) | 51 | |
| Choque (m/s2) | 51 | ||
| Máx. Deslocamento. | Viagem Máxima mm (p-p) |
4500 | |
| Bobina Móvel | 12kgs | ||
| Dimensão da bobina móvel | Diâmetro 240mm | ||
| Carga Máxima: | 270kgs | ||
Outras seleções de agitadores de vibração disponíveis
| Modelo |
Nominal Senoidal Força (N) |
Nominal Aleatória Força (N) |
Faixa de Frequência (Hz) Aceleração Nominal (m/s |
2)Velocidade Nominal (m/s) | Deslocamento Nominal |
(p-p)mm Carga Máx. (Kg) |
Bobina Móvel (Kg) | Dimensão da |
Bobina Móvel (mm) ES-1 |
| 1000 | 1.8 | 1.8 | 1000 | 1.6 | 25 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | Φ870 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 4500 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | Φ870 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 4500 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 4500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 4500 | 90 | Φ500 | ES-160 |
| 160000 | 3-2100 | 3-2100 | 1000 | 1.8 | 51 | 4500 | 150 | Φ600 | ES-200 |
| 200000 | 3-2000 | 3-2000 | 1000 | 1.8 | 51 | 4500 | 200 | Φ650 | ES-350 |
| 350000 | 3-1700 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 | Exemplo de vibração para teste aleatório |
Características:
1. Esqueleto dinâmico bem projetado, com alta frequência de ressonância axial.
2. Circuito magnético duplo, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolo da haste basculante retos e rigidez do corpo composto orientada para importação, capacidade de carga excêntrica.
4. Base de isolamento do munhão dedicada ao uso de hormônio, instalação de conveniência móvel.
5. Tecnologia avançada de movimento em torno do sistema para garantir alta confiabilidade do círculo dinâmico.
6. Novo design de duto e aprimoramento do efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa vibratória, melhorando o desempenho de baixa frequência.
Parâmetros Técnicos da Mesa Vibratória Horizontal (teste nos eixos X, Y)

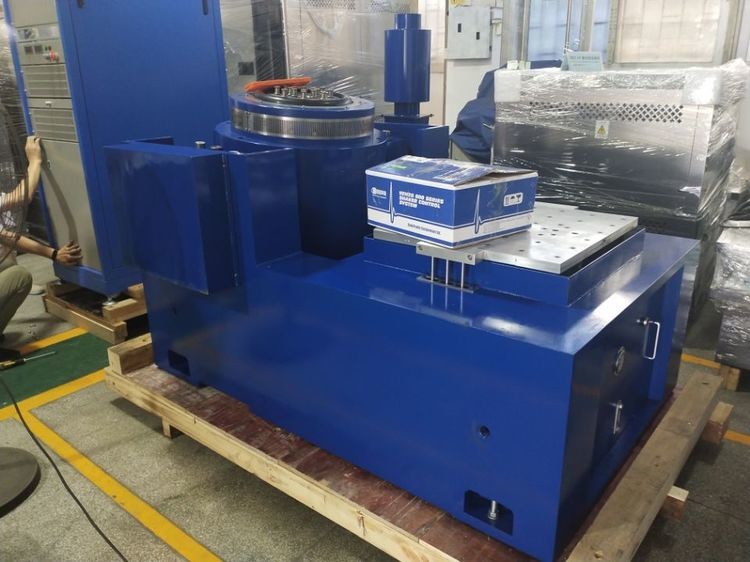

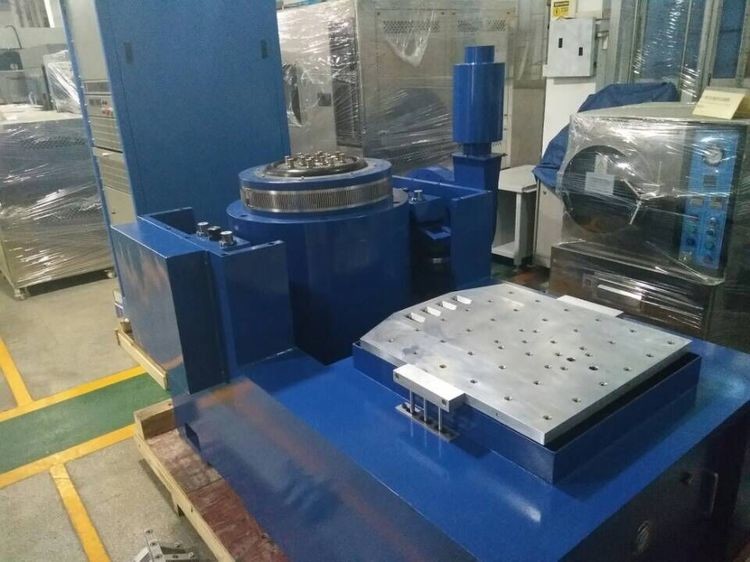

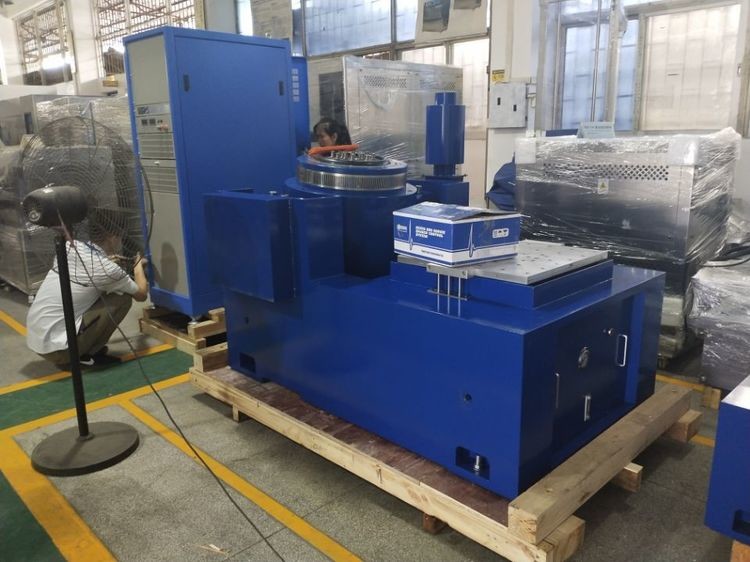

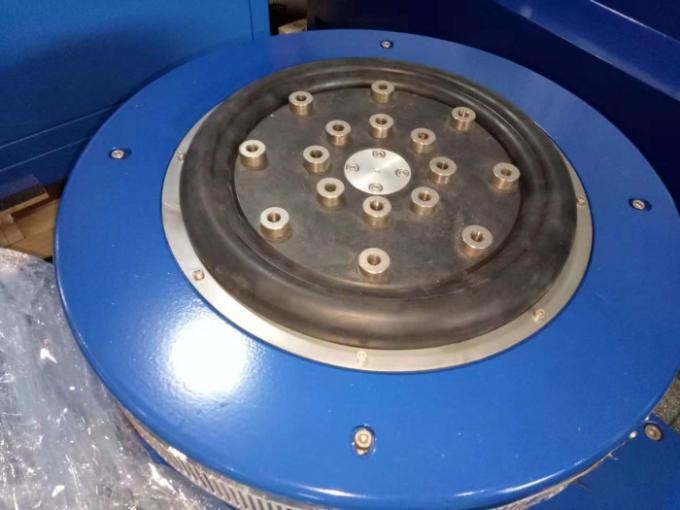

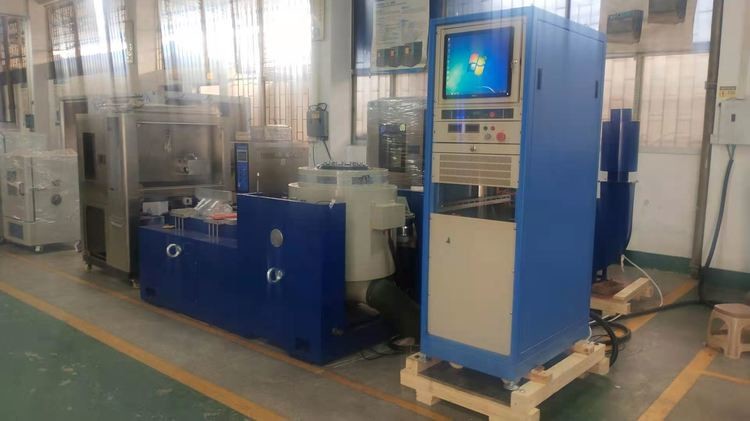

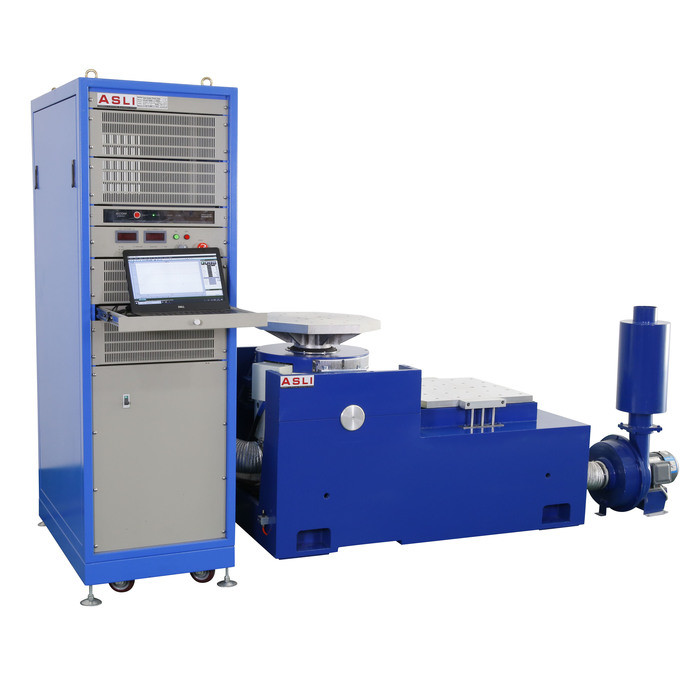

Fotos para referência:
Mais referência:
Detalhes da Embalagem:
