MIL-STD-810 Teste de vibração de tipo eletrodinâmica de alta frequência razoavelmente utilizado
Como avaliar vários produtos industriais através da aplicação de carga vibratória?

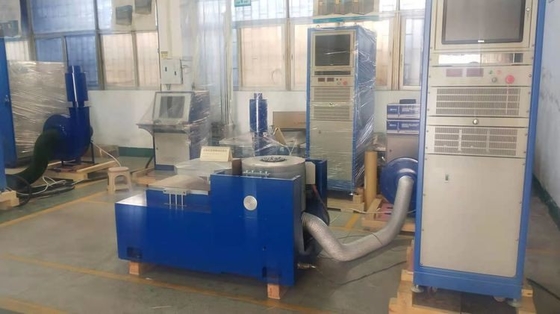

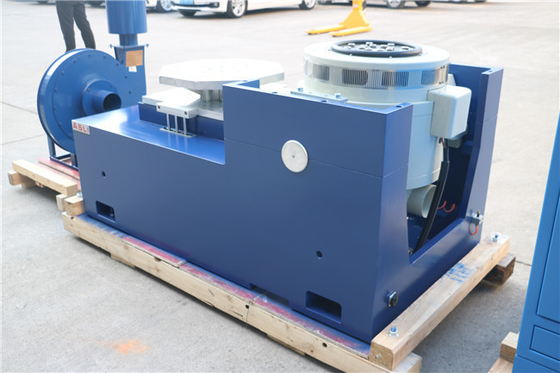

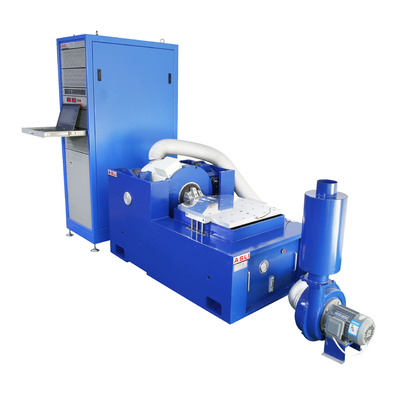

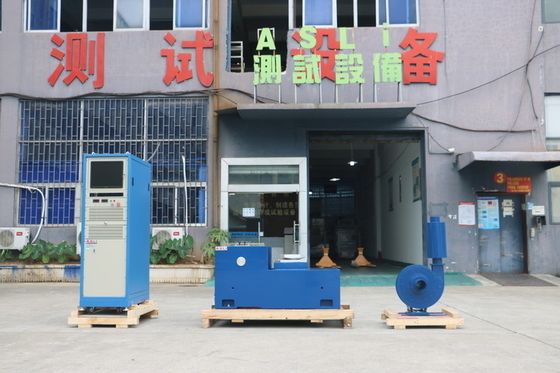

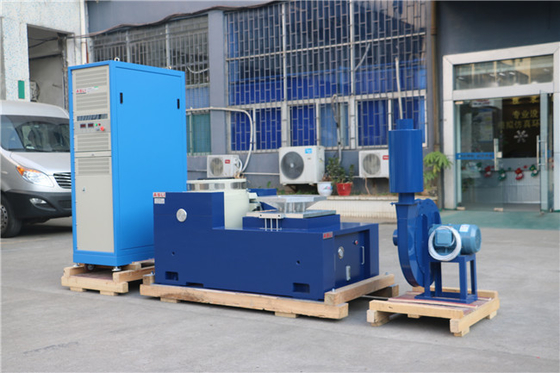

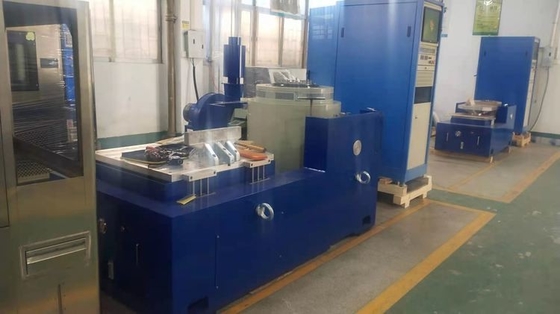

Ele pode avaliar vários produtos industriais através da aplicação de carga de vibração.Este sistema consiste num gerador de vibrações, um amplificador de potência e um sistema de controlo de vibrações.
Baixe o documento para armazenamento -- clique aqui ----→câmara de ensaio de vibração ES-6.pdf
1Uma estrutura combinada de câmara de ensaio e sistema de refrigeração com um design compacto e elegante; console independente
2Para facilitar a operação; unidade de compressor de refrigeração original e os seus principais acessórios importados do estrangeiro
3. Controlador LCD colorido de tela sensível ao toque importado capaz de controlar programas de temperatura e umidade do automóvel;
4Para atender às exigências únicas do cliente, os utilizadores podem escolher entre diferentes modelos de banco de ensaio de vibração para garantir que, além de um bom
5. Sistema de vedação de calor e ar, este banco de vibração também terá efeito notável de vibração mecânica
equipamento de ensaio de fiabilidade, vibração de choque
| Especificação do sistema | |||
| Modelo do sistema: | ES- 6 | ||
| Faixa de frequência: | 3~3500 | ||
| Força nominal | Sinus N | 6000 | |
| N aleatório | 12000 | ||
| Choque N | 12000 | ||
| Máximo ac. | Sinus (m/s2) | 1000 | |
| Caso (m/s2 rms) | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| Máximo Vel. | Sinus (m/s2) | 1.6 | |
| Choque ((m/s2) | 1.6 | ||
| Dispêndio máximo. | Viagem máxima mm (p-p) |
51 | |
| Empilhadeira móvel | 6.5 kg | ||
| Dimensão da bobina móvel | Diâmetro 230 mm | ||
| Carga máxima: | 180 kg | ||
| Nome | Tabela de vibração de embalagem/teste de vibração para peças de automóveis | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Por favor, não hesite em enviar suas perguntas, para que possamos enviar mais informações para você
