Equipamento de ensaio de vibração eletromagnética de alta frequência para peças electrónicas
O que é um teste de vibração?
Os produtos são enviados diariamente por todo o mundo em embalagens e contêineres de transporte. Veículos, navios ou aeronaves podem transportá-los, mas em qualquer modo, eles estão expostos a vibrações.Um teste de vibração é frequentemente utilizado como ferramenta de controlo de qualidade para expor produtos a vibrações antes do transporteOs resultados podem ser utilizados para o projeto de produtos e embalagens para reduzir os danos causados por agitação e rebotes.
Baixe o documento para armazenamento -- clique aqui ----→Equipamento de ensaio de vibração ES-20.pdf
Equipamento de ensaio de vibração eletromagnética de alta frequência para peças electrónicas Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

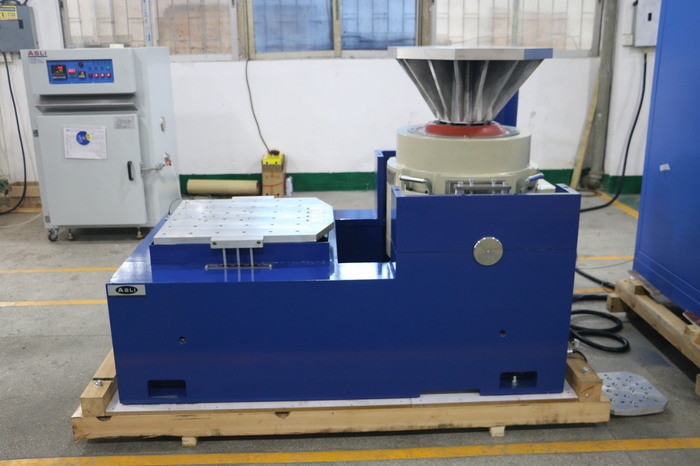

Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
Parâmetros técnicos do expansor vertical:
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Regulação multi-modo
Sine, aleatório, busca e residência de ressonância, modos típicos de impacto e simulação de estrada.
Capacidade de transporte de forças
O airbag de carga central tem grande rigidez estática, pequena rigidez dinâmica, grande capacidade de carga e bom efeito quando as amplitudes mudam.
Controle de interferências
Dupla fuga de fluxo de design magnético e o campo magnético é uniformemente resolvido para forte campo eletromagnético interferência circuito de controle
Para além dos testes de vibração, a nossa gama de produtos abrange também:
(1) Série de ensaio de temperatura/umidade: câmara de ensaio de temperatura/umidade, câmara de ensaio de marcha em estabilidade, câmara de ensaio de choque térmico,Câmara de ensaio UV de temperatura e umidade, câmara de temperatura de velocidade da rampa.
(2) Série de envelhecimento:Temperatura elevadaForno, Forno de secagem a vácuo, Câmara de ensaio de envelhecimento por ventilação por ar, Câmara de ensaio de envelhecimento por vapor, Câmara de ensaio de ozono, Combustão no equipamento de ensaio
(3) Teste de simulação do tempotsérie: câmara de ensaio de pulverização por chuva, câmara de ensaio de poeira, câmara de ensaio de envelhecimento por lâmpada de xenônio, câmara de ensaio de resistência UVb- Não.
(4) Série de ensaios mecânicos: máquina de ensaio de vibração, máquina de ensaio de queda,Máquina de ensaio de colisão, Teste de choque mecânico de aceleraçãoetc.
