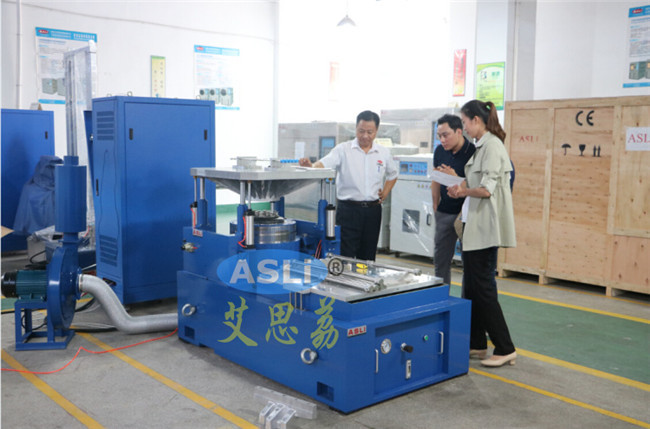

Sistemas de ensaio de vibração eletromagnética de inspecção por terceiros
O que é um teste de vibração de alta frequência?
Sistemas de ensaio de vibração hidráulica de alta frequência e alto desempenho para aplicações de ensaio vertical, horizontal, multi-eixo, rotativo e acústico.expansores de cabeças, fontes de alimentação hidráulica, rolamentos, acoplamentos e mesas de vibração torsional.
Baixe o documento para armazenamento -- clique aqui ----→Sistema de ensaio de vibração mecânica ES-10.pdf

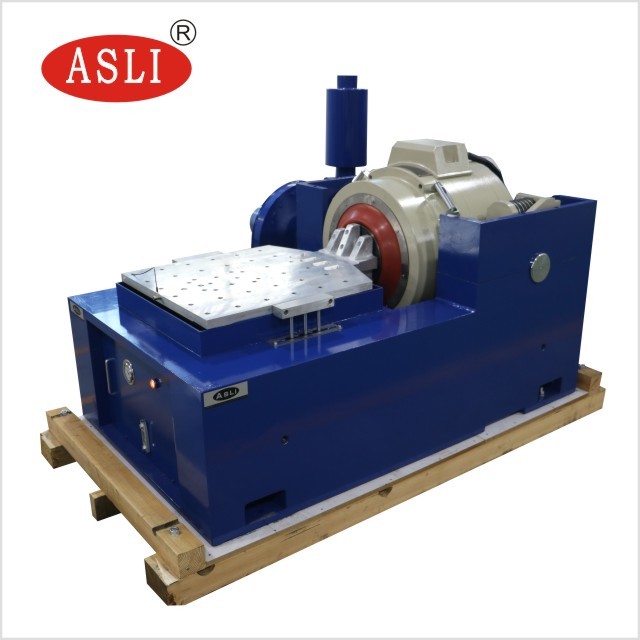

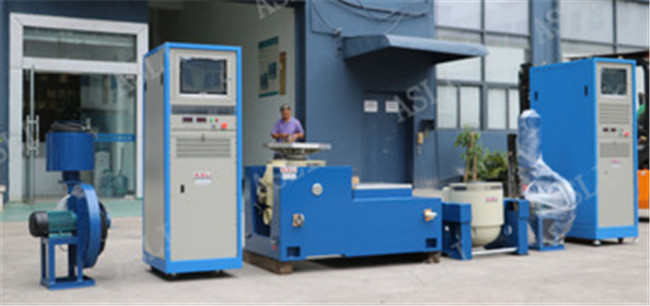

Sistemas de ensaio de vibração eletromagnética de inspecção por terceiros
Parâmetros técnicos:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Características:
1Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2. Airbag centro de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito em variação de amplitude.
3Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, baixo consumo de energia e distorção harmônica mínima.
4Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança.
5. Airbag dispositivo de isolamento de choque para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda de vibração e redução da transmissão de vibração.

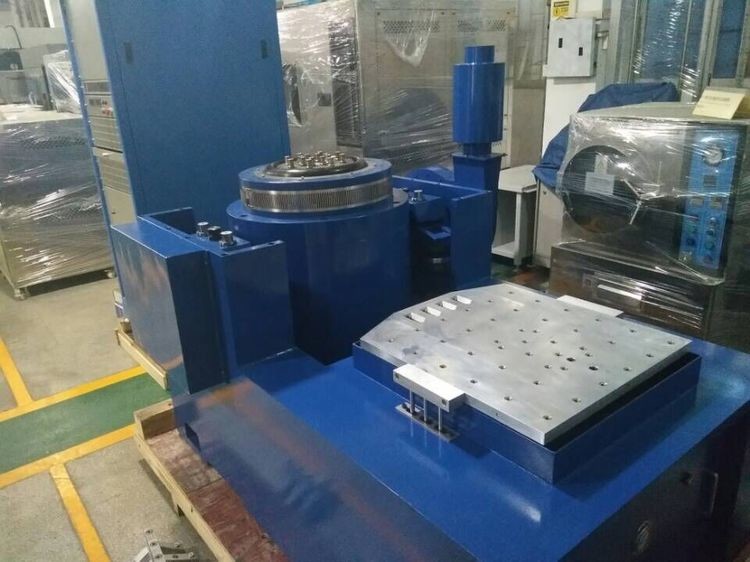

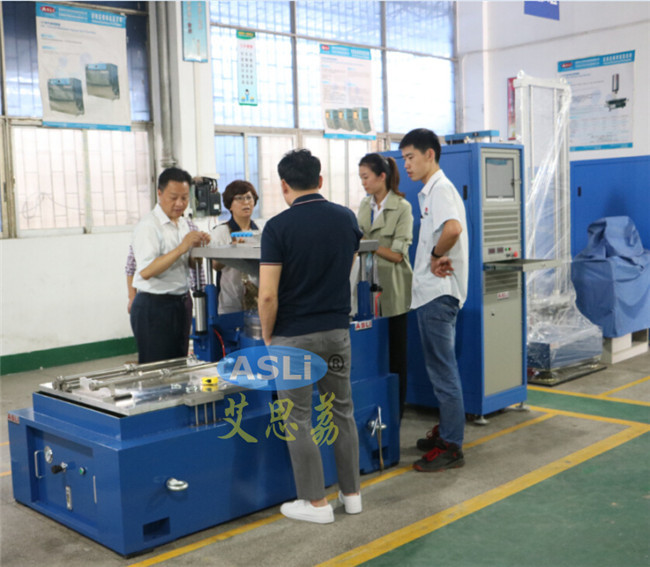

6Plataformas de expansão horizontais e verticais para diferentes aplicações.
7Operação simples do controlador.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Princípio de funcionamento do agitador de vibração

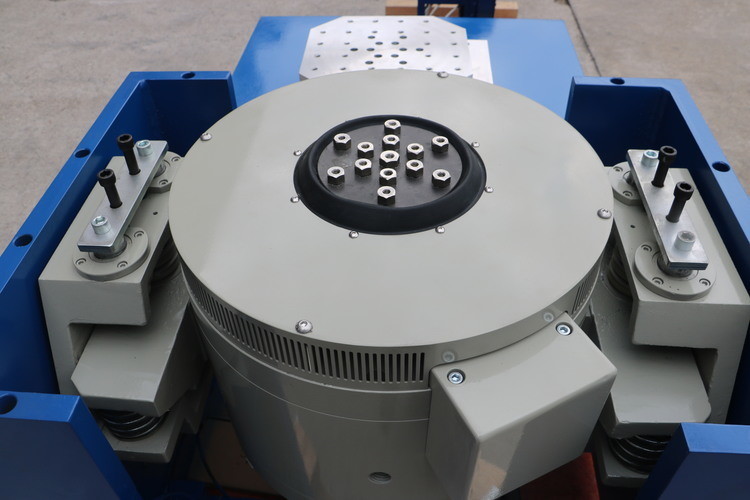

O princípio de funcionamento do excitador de vibração eletromagnética é semelhante a um alto-falante em que a energia elétricaO condutor é movido pela ação da força eletromagnética no campo magnético.A parte em movimento é gerada pelo equilíbrio entre a corrente motriz e o fluxo magnético.Controlar a corrente motriz, pode-se controlar o gerador de vibração.
O nível máximo de aceleração do excitador de vibração eletromagnética é determinado pelo nível máximoNa baixa frequência, o deslocamento da parte em movimento é restrito de modo a que oA frequência de ressonância do elemento em movimento é definida mais altado que o limite superior da faixa de frequências.
O desempenho do gerador de vibração pode ser refletido pelo gráfico que exibe o máximoA utilização de um gráfico log-log, a restrição do deslocamentopodem ser expressas por uma linha reta com inclinação de 6 dB/oitava.
